Регистрирующий прибор ДИСК-250М: 1 канал, термопары ТХА/ТХК/К/N/S/B, термометры ТСМ/ТСП и унифицированные сигналы 4–20 мА. Современная замена приборам КСП.
Приборы регистрирующие ДИСК 250М (в дальнейшем — приборы), предназначены для измерения и регистрации физической величины, преобразованной в сигналы термопар, термометров сопротивления или унифицированный сигнал.
Приборы имеют исполнения УХЛ 4.2 по ГОСТ 15150, но для работы при температурах +5...+50 °С, относительной влажности 80% при температуре +5 °С и более низких температурах без конденсации влаги.
Приборы в соответствии с ГОСТ 14254-2015 имеют исполнение по степени пылевлагозащищенности — IP54 с передней панели и IP30 — остальное.
Таблица 1. Диапазоны измерений и изменения входных сигналов
|
НСХ датчика, диапазон изменения входного сигнала |
Диапазон измерения |
|
|
Термопары (ТП) |
||
|
L |
- 50...+50, +150, +200 °C; 0...+100, +200, +300, +400, +600 °C; +200...+600 °C, +800°C |
|
|
К, N |
0...+400, +600, +800, +900, +1100, +1300 °C; +200...+600 °C, и +1200 °C; +400...+900 °C, +600...+1100 °C, +700...+1300 °C |
|
|
S |
0...+1300 и +1600 °C; +500...+1300 °C |
|
|
B |
+300...+1000 °C; +500...+1800 °C; +1000...+1600 и +1800 °C |
|
|
A-1 |
0...+2200 °С |
|
|
J |
-100...+1000 °С |
|
|
Термопреобразователи сопротивления (ТС) |
||
|
100М, 50М |
-50...+50 и +100 °C; 0...+100 и +180 °C |
|
|
100П, 50П |
-50...+30 °C; -50...+180 °C; 0...+100, +150, +200, +300, +400 °C; +50...+150 °C; +200...+500 °C |
|
|
Унифицированные сигналы |
||
|
0...5 мА; 4...20 мА; 0...10 и 100 мВ; 0...1 В |
Диапазон линейный или с извлечением квадратного корня выбирается при программировании |
|
|
Пирометры суммарного излучения |
||
|
РК-15 |
+700...+1500 °C |
|
|
РК-20 |
+800...+1900 °C |
|
|
РС-20 |
+900...+2000 °C |
|
1. Диапазоны изменения входных сигналов соответствуют для НСХ:
— L, K, S, B, N, J, A-1 — ГОСТР 8.585-2001;
— 50М, 100М, 50П,100П — ГОСТ 6651-2009 (для стран СНГ по ГОСТ 6651-94);
— РК-15, РК-20, РС-20 — ГОСТ 10627-71.
2. Диапазоны измерений унифицированных сигналов выбираются из условия, что единица младшего разряда составляет не более 0,05 % от диапазона.

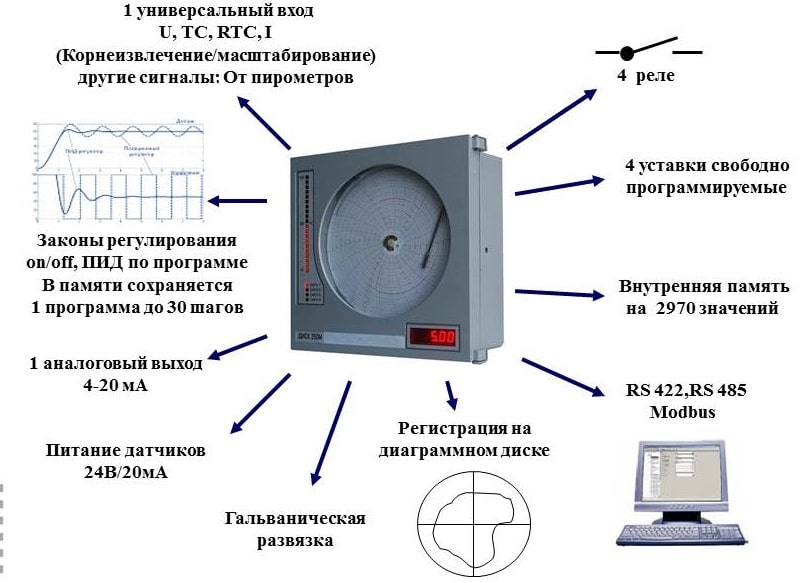

КРАТКОЕ ОПИСАНИЕ
- Один аналоговый выход, предназначенный для вывода управляющего воздействия при регулировании по ПИД-С закону или преобразования измеряемого сигнала в токовый сигнал. Диапазон изменения сигнала от 4 до 20 мА. Сопротивление нагрузки должно быть не более 500 Ом. Пульсации не превышают 60 мВ;
- Источник питания для внешних датчиков с выходным напряжением (24±2,4) при номинальной нагрузке 20 мА;
- Четыре релейных выхода, коммутирующих нагрузку с силой тока до 3 А переменного напряжения до 220 В или постоянного до 28 В, универсальный четвертый выход в режиме управления электронным реле обеспечивает при срабатывании /отпускании уровни +0…1 и +20…25 В при токе не более 30 мА;
- Интерфейс RS485 для связи с персональным компьютером;
- Двухстрочное жидкокристаллическое (ЖКИ) табло с подсветкой. Включение подсветки происходит при нажатии любой клавиши, отключение по истечении 1,5 мин после последнего нажатия любой из клавиш;
- Пятизначное светодиодное табло для индикации результата измерения в единицах измеряемой физической величины;
- Светодиодную линейку (барграф) для аналогового представления результата измерения. Высота светового столба пропорциональна результату измерения в процентах от диапазона измерения (только для приборов исполнения А20).
Пример записи приборов при заказе:
Прибор регистрирующий ДИСК 250М–А20R0 5 штук
Кроме того, дополнительно можно заказать:
— комплект принципиальных электрических схем прибора по форме: «Комплект схем прибора регистрирующего ДИСК 250М. 2.556.086 Э3». «Прибор регистрирующий ДИСК 250М. Руководство по среднему ремонту. 2.556.086 РС»;
— преобразователь интерфейсов АТМ3510 («Преобразователь интерфейсов USB/RS485»).
Для работы приборов с датчиками, расположенными во взрывоопасной зоне, необходимо заказать барьер искрозащиты.
Пример заказа:
Барьер искрозащиты РИФ-П1113-DIN, УХЛ3, 1 шт.
Барьер безопасности РИФ-П1141-DIN, УХЛ3, 1 шт.
Барьер безопасности РИФ-П1142-DIN, УХЛ3, 1 шт.
Прибор регистрирующий диск ДИСК 250М – это надежное устройство для контроля и регистрации технологических процессов в различных отраслях. С его помощью вы можете точно измерять температуру, давление и другие параметры, что позволяет поддерживать высокий уровень производительности и безопасности.
Замена приборов КСП на ДИСК-250М
Приборы КСП — это серия отечественных самопишущих потенциометров (КСП-1, КСП-2, КСП-3, КСП-4), которые с 1960–80-х работали на тысячах ТЭЦ, в котельных и на производствах. КСП-4 — самый массовый: многоточечная запись, следящая система с реохордом, диаграммная лента. Классика, которая до сих пор попадается на объектах.
Сегодня эти приборы сняты с производства, а их механическая часть (реохорд, двигатель следящей системы, перьевые каретки) — основной источник отказов. Ремонт обходится дороже замены, а по метрологии старые КСП всё чаще выпадают из поверки.
ДИСК-250М закрывает ту же задачу — измерение сигнала датчика и запись на диаграммную ленту — но на современной элементной базе:
- Работа с любым распространённым датчиком: термопары L, К, N, S, B, A-1, J; термометры сопротивления 100М/50М/100П/50П; унифицированные сигналы 0–5 мА, 4–20 мА, 0–10 и 0–100 мВ, 0–1 В — с выбором линейной шкалы или извлечения квадратного корня.
- Исполнение под пирометры суммарного излучения РК-15, РК-20, РС-20 — то, что важно на металлургии и стекловарении.
- Ниже износ и стабильность: нет реохорда и механической следящей системы — то, что выходит из строя в КСП.
- Условия эксплуатации: исполнение УХЛ 4.2, рабочий диапазон +5…+50 °С, влажность 80 % при +5 °С.
Сравнение приборов КСП (КСП‑1…КСП‑4) и ДИСК-250М
| Параметр | Приборы КСП (КСП‑1…КСП‑4) | ДИСК-250М |
|---|---|---|
| Поколение | советская серия, снята с производства | современный регистратор «Теплоприбора» |
| Каналы | КСП-4: многоточечная запись (по модификации) | 1 канал |
| Тип входа | термопары, термометры сопротивления | термопары L/К/N/S/B/A-1/J, ТС 100М/50М/100П/50П, унифицированные сигналы |
| Унифицированные сигналы | зависит от исполнения | 0–5 мА, 4–20 мА, 0–10/0–100 мВ, 0–1 В |
| Пирометры | нет | РК-15, РК-20, РС-20 (опция) |
| Механизм | реохорд, следящая система | без реохорда (электронная часть) |
| Поверка / реестр | снято с производства | действующая метрология |
Точные метрологические характеристики КСП по конкретной модификации зависят от года выпуска и завода — сверьте по паспорту вашего прибора. По ДИСК-250М поможем подобрать исполнение под ваш датчик.
Когда стоит менять КСП
Пока КСП-4 работает и проходит поверку — спешить не нужно. Замена оправдана, когда:
- прибор снят с поверки или погрешность выросла за допуск;
- механика (реохорд, каретка, двигатель) постоянно отказывает;
- нужен один современный канал под конкретный датчик без возни с ремонтом старого;
- требуются надёжные поставки — КСП новые не выпускаются, а запасы разовых партий конечны.
Нужен именно прибор КСП, запчасти или поверка? Уточните у менеджера модель и год выпуска — подберём вариант или предложим современный аналог ДИСК-250М.
