Термометры сопротивления ТСМ/ТСП
ТСМ/ТСП-0196-01, -01Б, -02, -02Б, -03, -03Б, -07, -07Б, -08, -08Б, -10, -11, -12, -12-1

ТСМ/ТСП-0196-01, -01Б, -02, -02Б, -03, -03Б, -07, -07Б, -08, -08Б, -10, -11, -12, -12-1

ТСМ/ТСП-0196-01, -01Б, -02, -02Б, -03, -03Б, -07, -07Б, -08, -08Б, -10, -11, -12, -12-1
ТСМ/ТСП-0196-01, -01Б, -02, -02Б, -03, -03Б, -07, -07Б, -08, -08Б, -10, -11, -12, -12-1
ТСМ/ТСП-0196-01, -01Б, -02, -02Б, -03, -03Б, -07, -07Б, -08, -08Б, -10, -11, -12, -12-1
ТСМ/ТСП-0196-01, -01Б, -02, -02Б, -03, -03Б, -07, -07Б, -08, -08Б, -10, -11, -12, -12-1
ТСМ/ТСП-0196-01, -01Б, -02, -02Б, -03, -03Б, -07, -07Б, -08, -08Б, -10, -11, -12, -12-1
ТСМ/ТСП-0196-01, -01Б, -02, -02Б, -03, -03Б, -07, -07Б, -08, -08Б, -10, -11, -12, -12-1

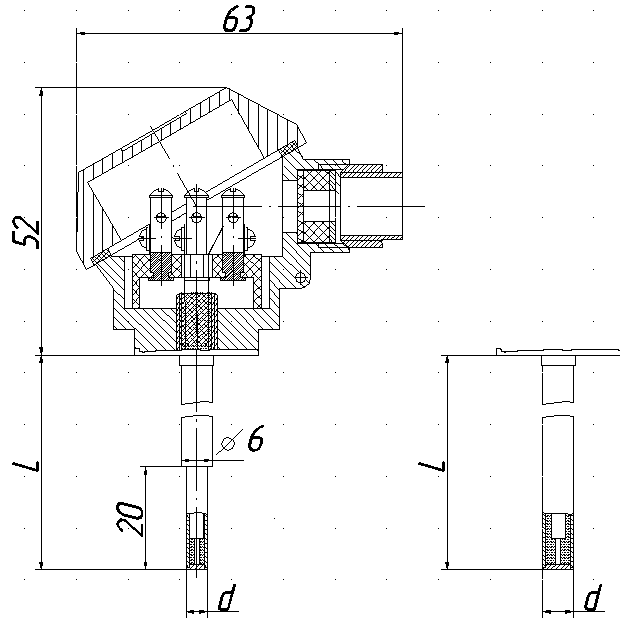

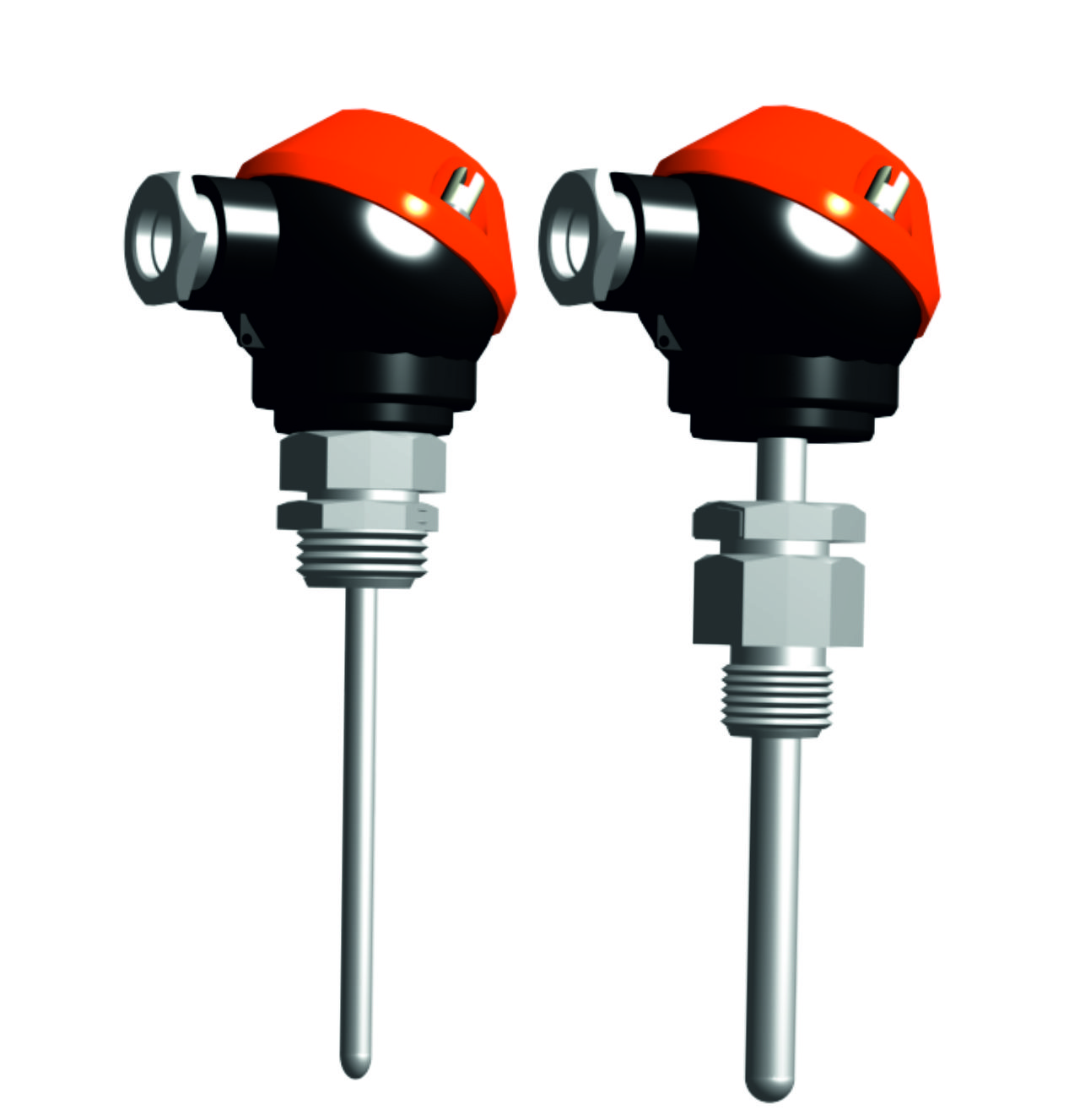

Термометры сопротивления с компактной соединительной головкой из алюминиевого сплава, в том числе для измерения температуры поверхности твердых тел и малогабаритных подшипников.

Интервал между поверками — 4 года

ГарантияДо 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты изготовления, в пределах ресурса.
Конфигурация и заказ
Выберите необходимые опции
Тип датчика
ТСП
ТСП
ТСМ
ТСМ
Вид взрывозащиты
Без взрывозащиты
Exia
Ex
Длина монтажной части, (l), мм
60
60
80
80
100
100
120
120
160
160
170
170
200
200
250
250
320
320
400
400
500
500
Температурный диапазон
-50 ... +150 ºC
-50 ... +180 ºC
-50 ... +200 ºC
-50 ... +500 ºC
(НСХ) Номинальная статическая характеристика чувствительного элемента
50П
50П
100П
100П
Pt100
Pt100
Pt500
Pt500
50М
50М
100М
100М
Pt1000
Pt1000
Класс допуска чувствительного элемента
A
A
B
B
C
C
Схема соединения проводников с ЧЭ
2×2
2×2
4
4
Измеряемая среда
Газ
Жидкость
Подшипники и поверхности твердых тел
Тип присоединения к процессу
Без крепежных элементов

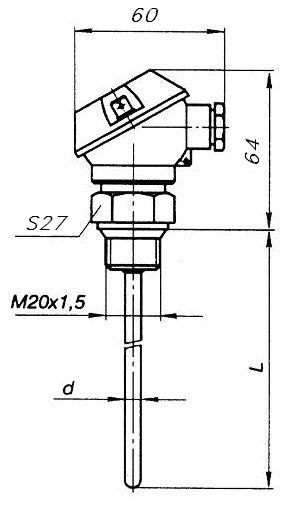

Неподвижный штуцер

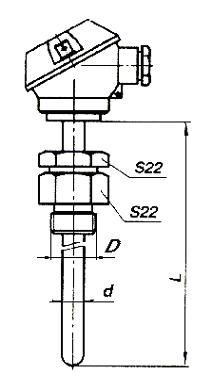

Передвижной штуцер
Утонение, мм
без утонения
4
5
Количество чувствительных элементов
1
2
Добавить другое устройство
Сбросить конфигуратор
Добавить в заказ
Основные технические характеристики

Предназначены для измерений температуры поверхности твердых тел и подшипников, газообразных и жидких неагрессивных и агрессивных сред, не разрушающих материал защитной арматуры.

HCX по ГОСТ Р 8.625:

— для ТСП: 50П, 100П (W100= 1,391), PtlOO, Pt5ОО (W100= 1,385);
— для ТСМ: 50М или 100М.

Без головки, с кабельным выводом (провод МГТФ 0,12) длиной 2500 мм. Наружная оболочка кабеля из фторопластовой трубки Ф-4Д 3x0,4. Защитная арматура — из стали 12Х18Н10Т, Ø5 мм, со штуцером передвижным, герметичным из стали 12Х18Н10Т. Один чувствительный элемент. Дополнительная защита кабеля фторопластовой термоусаживающейся трубкой от перегибов в месте соединения кабеля с защитной арматурой.

Документы, ПО, опросные листы

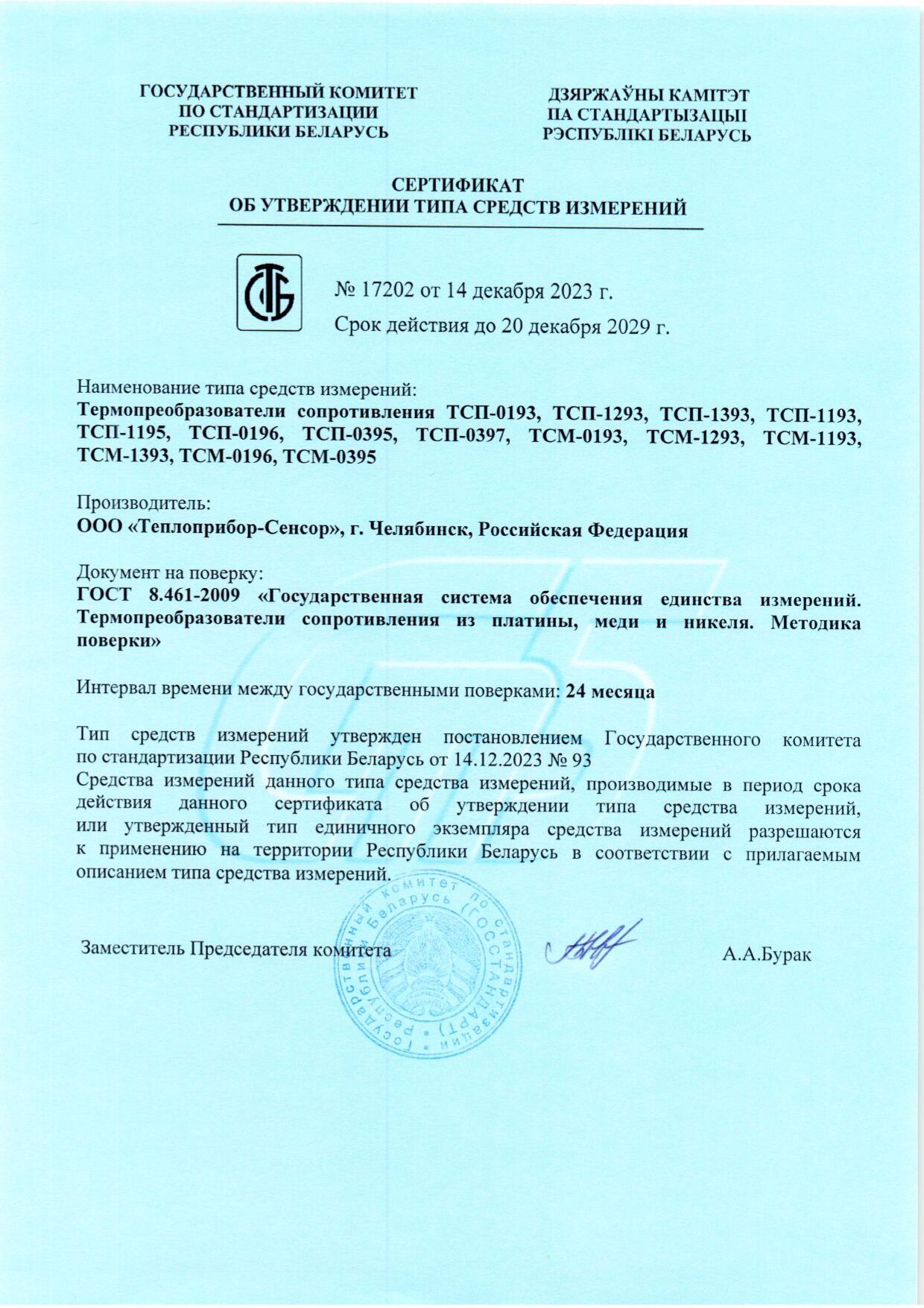

Свидетельство об утверждении типа СИ (Казахстан, rus.ver )Файл pdf, 0,18 МБ Сертификат соответствия ТР ТС 012/2011Файл pdf, 2,32 МБ Сертификат об утверждении типа средств измерений № 56560-14Файл pdf, 0,38 МБ Свидетельство об утверждении типа СИ (Казахстан, kz.ver)Файл pdf, 0,19 МБ Руководство по эксплуатации ТСП-0196Файл pdf, 0,52 МБ Руководство по эксплуатации ТCМ-0196-13...20Файл pdf, 1,5 МБ Руководство по эксплуатации ТСП-0196-10Файл pdf, 0,43 МБ Опросный листФайл docx, 0,58 МБ Сертификат соответствия SIL3Файл pdf, 2,22 МБ Сертификат соответствия по сейсмостойкостиФайл pdf, 3,13 МБ Сертификат об утверждении типа СИ р.БеларусьФайл jpeg, 0,31 МБ
