ТСМ/ТСП-1193, -1193-01, -02, -03, -04

Термометры сопротивления подшипников и поверхности твердых тел в условиях повышенной вибрации производственных агрегатов.

Интервал между поверками — 4 года

ГарантияДо 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты изготовления, в пределах ресурса.

Конфигурация и заказ

Выберите необходимые опции

Тип датчика

ТСП
ТСП

ТСМ
ТСМ

Температурный диапазон

-50 ... +120 ºC

-50 ... +150 ºC

Вид взрывозащиты

Без взрывозащиты

Exia
Ex

Тип присоединения к процессу

Накидная гайка

Передвижной штуцер с пружиной

Штуцер

Диаметр арматуры, мм

Длина монтажной части, (l), мм

25(l=120)
25(l=120)

25(l=500)
25(l=500)

25(l=630)
25(l=630)

25(l=800)
25(l=800)

25(l=1000)
25(l=1000)

25(l=1600)
25(l=1600)

25(l=2000)
25(l=2000)

25(l=5000)
25(l=5000)

30(l=470)
30(l=470)

30(l=970)
30(l=970)

30(l=1470)
30(l=1470)

30(l=1970)
30(l=1970)

30(l=3005)
30(l=3005)

30(l=4970)
30(l=4970)

30(l=7970)
30(l=7970)

60
60

80
80

100
100

120
120

160
160

200
200

250
250

320
320

400
400

(НСХ) Номинальная статическая характеристика чувствительного элемента

50П
50П

100П
100П

50М
50М

Pt100
Pt100

Класс допуска чувствительного элемента

B
В

C
С

Материал арматуры/оболочки кабеля

Латунь Л96
Латунь Л96

Латунь Л63
Латунь Л63

Медь М1
Медь М1

Добавить другое устройство

Сбросить конфигуратор

Добавить в заказ

Основные технические характеристики

Предназначены для измерений температуры подшипников и поверхности твердых тел в условиях повышенной вибрации производственных агрегатов.

HCX по ГОСТ Р 8.625:

— для ТСП: 50П (W100= 1,391);
— для ТСМ: 50М.

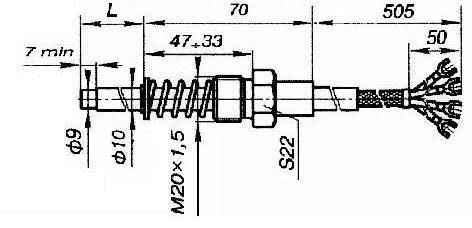

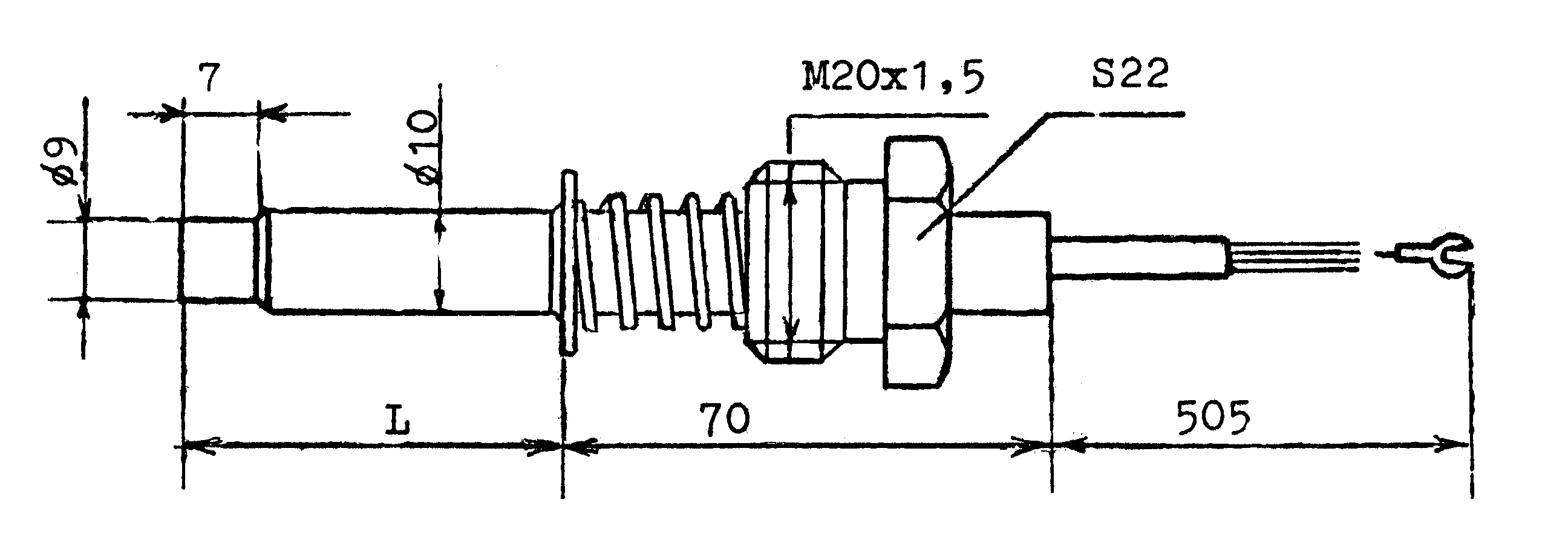

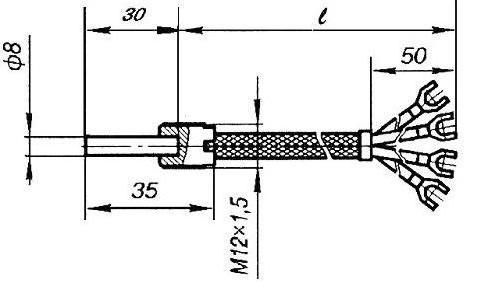

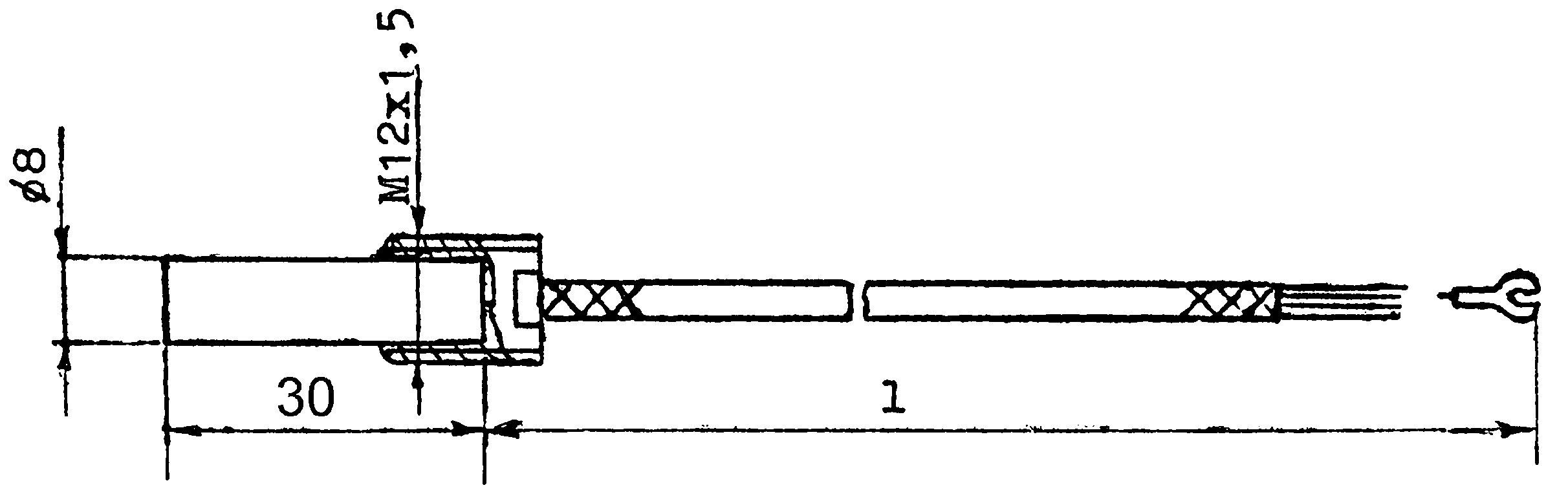

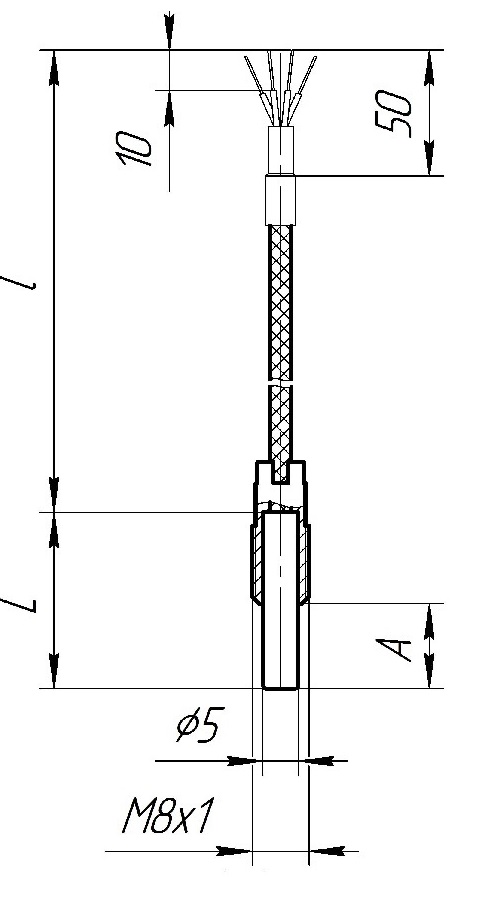

Малоинерционные термосопротивления. Защитная арматура — Ø10 с утонением до 9 мм длиной 10мм, со штуцером подвижным М20х1,5; без клеммной головки, с кабельным выводом; длина по заказу. Штуцер с пружиной для обеспечения надёжного контакта с измеряемой поверхностью.

Документы, ПО, опросные листы

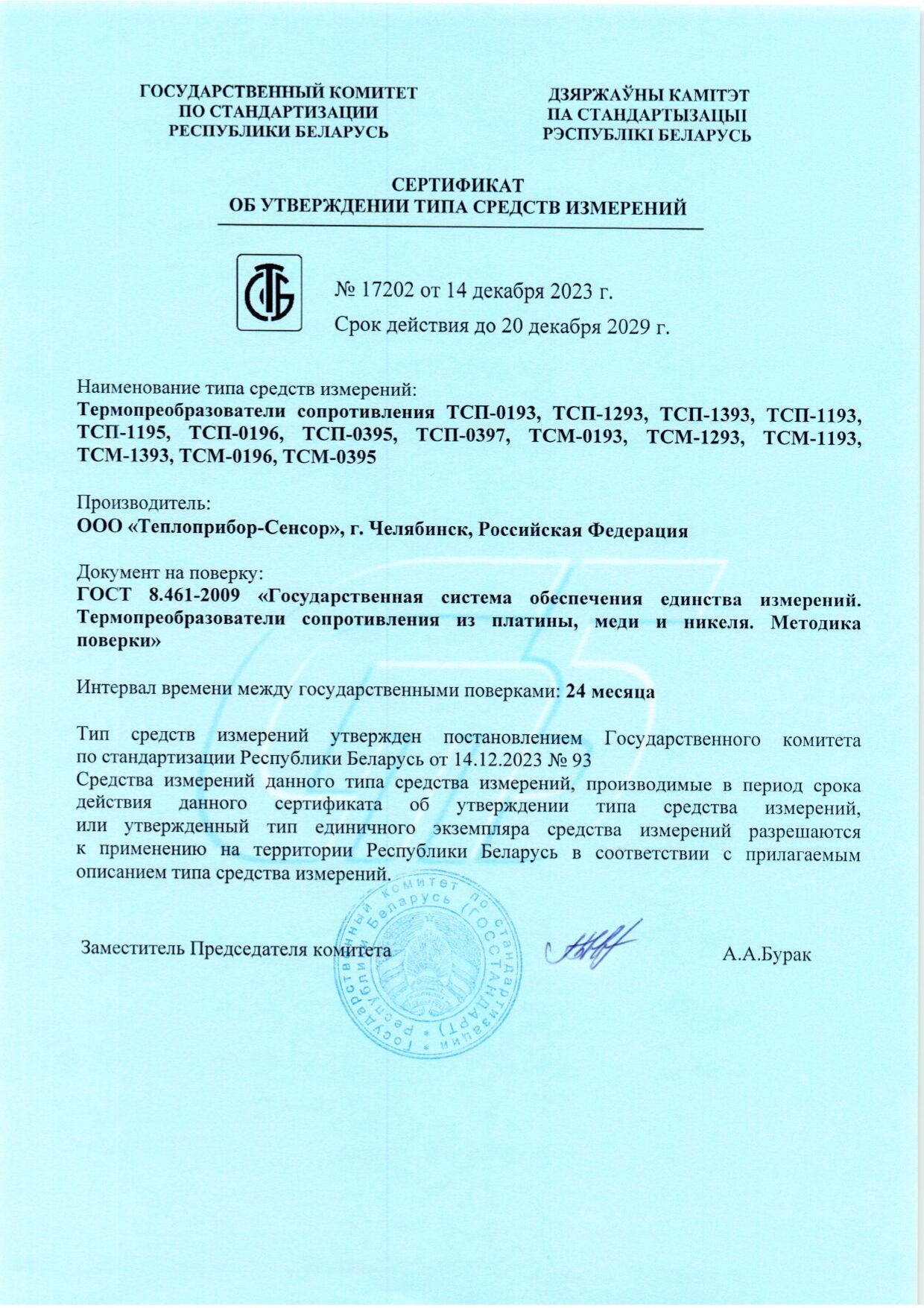

Свидетельство об утверждении типа СИ (Казахстан, rus.ver )Файл pdf, 0,18 МБ Сертификат об утверждении типа средств измерений № 56560-14Файл pdf, 0,38 МБ Свидетельство об утверждении типа СИ (Казахстан, kz.ver)Файл pdf, 0,19 МБ Сертификат соответствия ТР ТС 012/2011Файл pdf, 2,32 МБ Опросный листФайл docx, 0,58 МБ Сертификат соответствия по сейсмостойкостиФайл pdf, 0,46 МБ Руководство по эксплуатации ТСМ-1193Файл pdf, 0,34 МБ Уведомительное письмо МинПромТорг от 25.08.2021 ТСМ, ТСПФайл pdf, 0,39 МБ Свидетельство об утверждении типа СИ (Казахстан, rus.ver )Файл pdf, 0,18 МБ Свидетельство об утверждении типа СИ (Казахстан, kz.ver)Файл pdf, 0,18 МБ Руководство по эксплуатации ТСП-1193Файл pdf, 0,39 МБ Сертификат об утверждении типа СИ р.БеларусьФайл jpeg, 0,31 МБ Сертификат соответствия SIL3Файл pdf, 2,22 МБ
