Преобразователи измерительные ТТ

Преобразователи измерительные ТТ
Преобразователи измерительные ТТ

Преобразователи относятся к однофункциональным, одноканальным, невосстанавливаемым изделиям.

Изделие обеспечивает работу с первичными преобразователями следующих типов:

– термопреобразователи сопротивления типа ТСМ, ТСП по ГОСТ 6651;

– термопары типа L, K, J, N, R, S, T, B по ГОСТ Р 8.585, ГОСТ Р 50342.

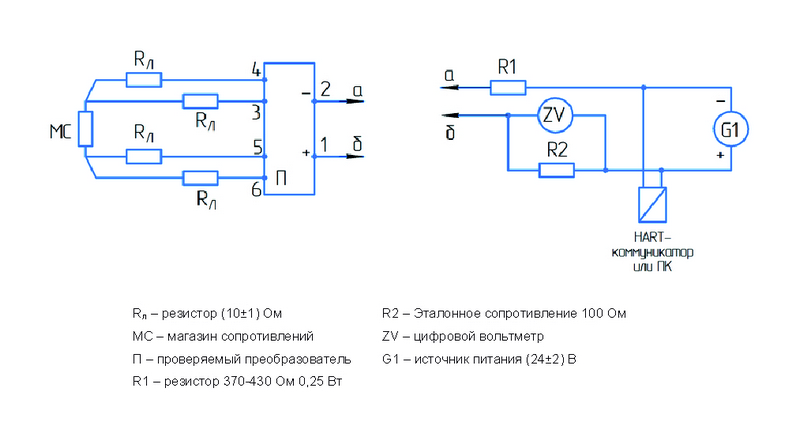

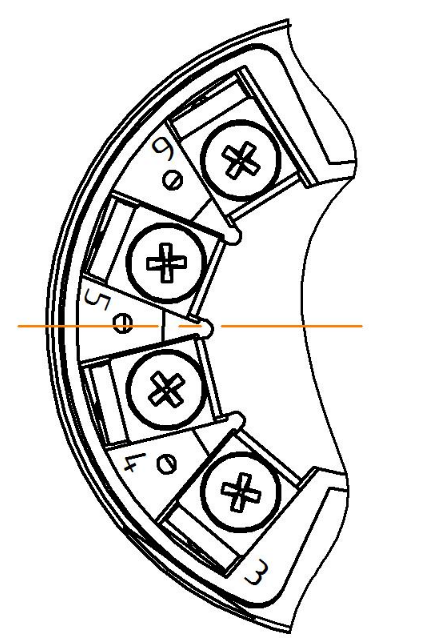

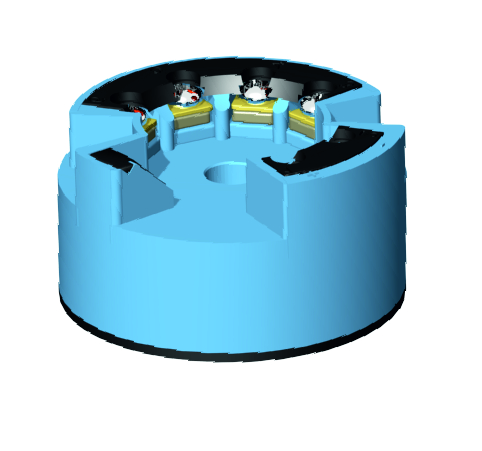

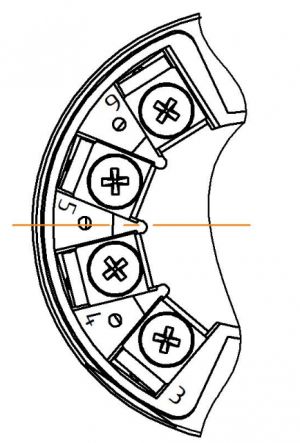

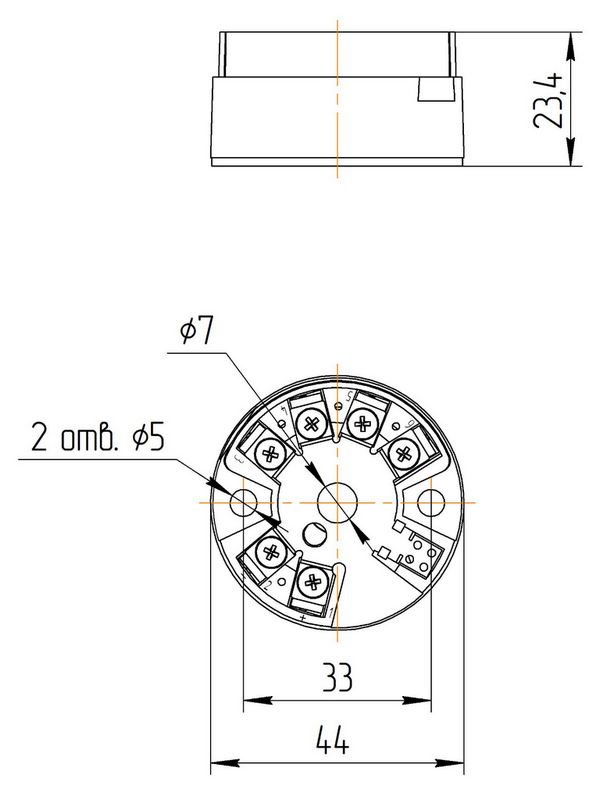

Угол установки  – любой. Место установки – в головке термометра или через адаптер на DIN-рейке.

Межповерочный интервал — 4 года.

Средняя наработка до отказа не менее 105100 часов.

Назначенный срок службы – 12 лет.





Гарантия36 месяцев

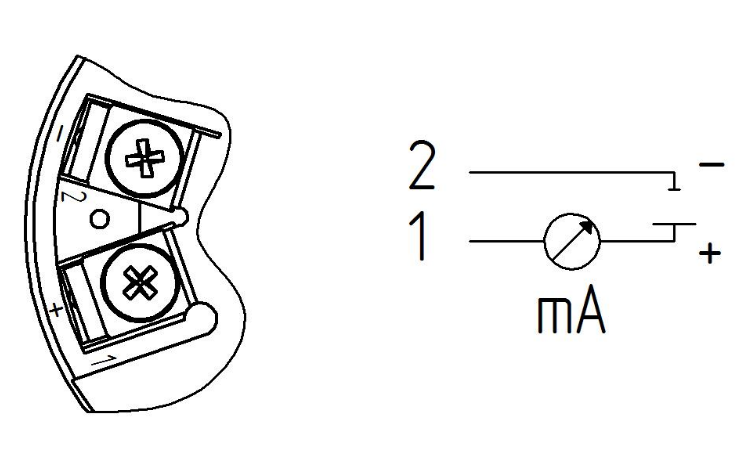

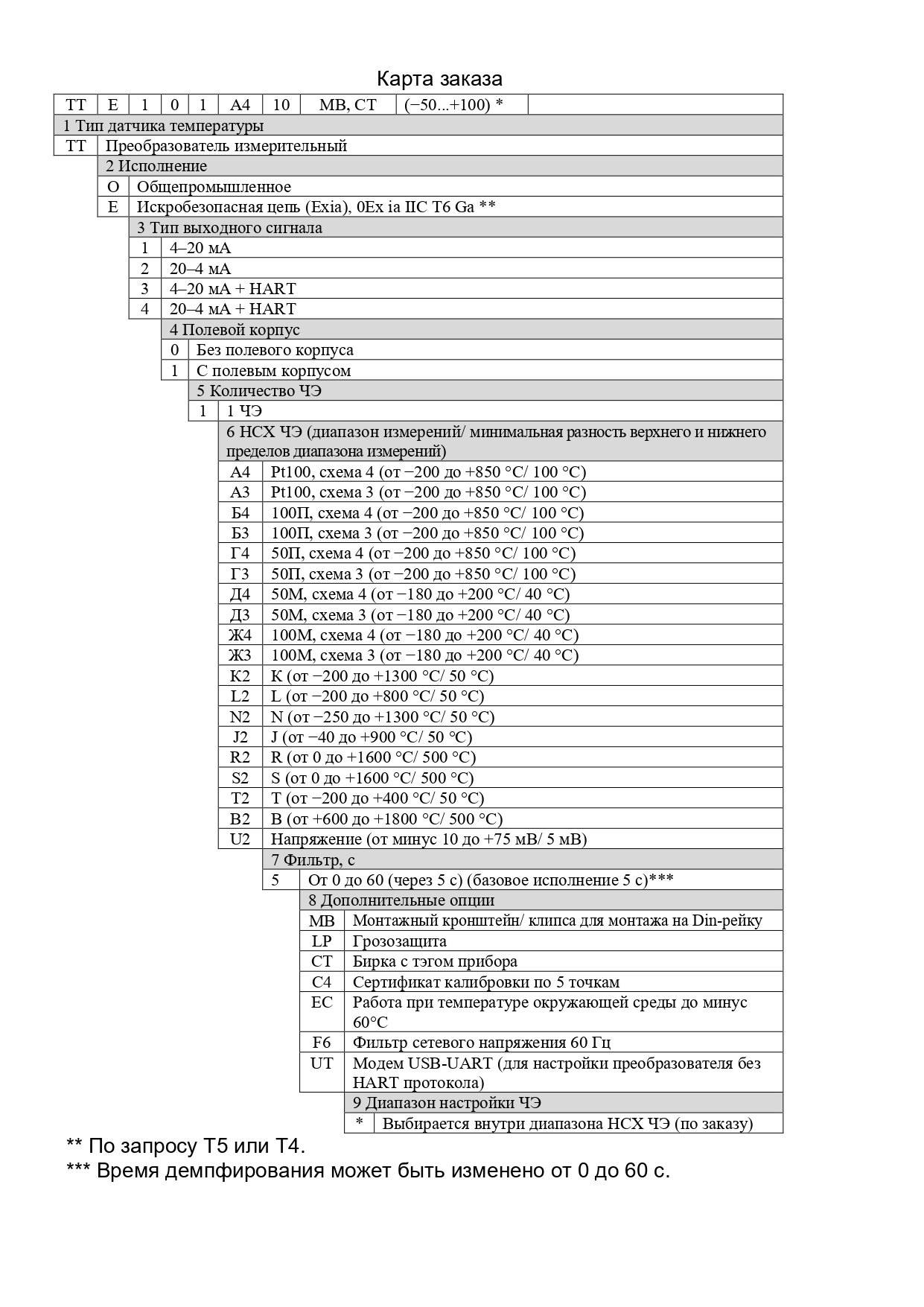

Конфигурация и заказ
Выберите необходимые опции
Исполнение
Общепромышленное
О
Искробезопасная цепь (Exia), 0ExiaIIC T6 Ga
E
Выходной сигнал
4-20 мА
1
20-4 мА
2
4-20 мА+HART
3
20-4 мА+HART
4
Особенности корпуса
Без полевого корпуса
0
С полевым корпусом
1

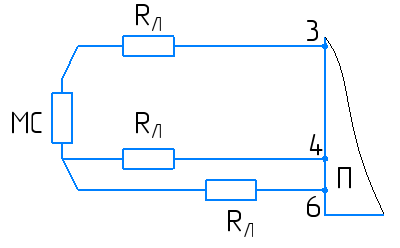

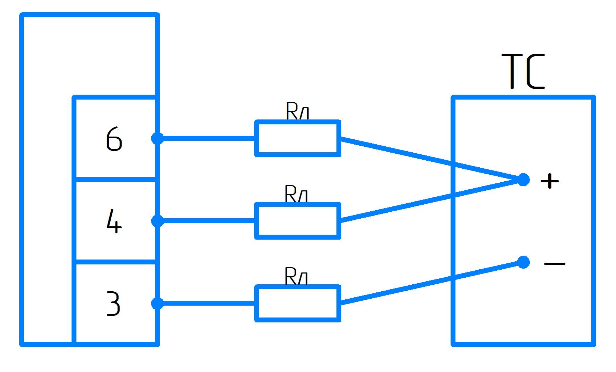

(НСХ) Номинальная статическая характеристика чувствительного элемента

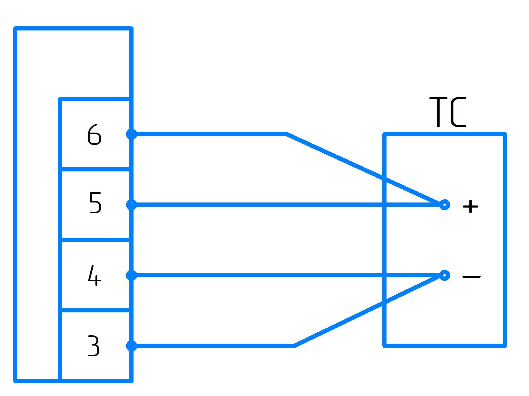

Pt100, схема 4 (-200...+850 ºC/100 ºC)
А4
Pt100, схема 3 (-200...+850 ºC/100 ºC)
А3
100П, схема 4 (-200...+850 ºC/100 ºC)
Б4
100П, схема 3 (-200...+850 ºC/100 ºC)
Б3
50П схема 4 (-200...+850 ºC/100 ºC)
Г4
50П схема 3 (-200...+850 ºC/100 ºC)
Г3
50М схема 4 (-180...+200 ºC/40 ºC)
Д4
50М схема 3 (-180...+200 ºC/40 ºC)
Д3
100М схема 4 (-180...+200 ºC/40 ºC)
Ж4
100М схема 3 (-180...+200 ºC/40 ºC)
Ж3
К (-200...+1300 ºC/50 ºC)
К2
L (-200...+800 ºC/50 ºC)
L2
N (-250...+1300 ºC/50 ºC)
N2
J (-40...+900 ºC/50 ºC)
J2
R (0...+1600 ºC/500 ºC)
R2
S (0...+1600 ºC/500 ºC)
S2
T (-200...+400 ºC/50 ºC)
T2
B (+600...+1800 ºC/500 ºC)
B2
Напряжение (-10...+75 мВ/ 5 мВ)
U2
Фильтр, с
От 0 до 60 (через 5 с)
5
Дополнительные опции
Монтажный кронштейн/клипса для монтажа на Din-рейку
МВ
Грозозащита
LP
Бирка с тэгом прибора
CT
Сертификат калибровки по 5 точкам
C4
Работа при температуре окружающей среды до -60 °C
EC
Фильтр сетевого напряжения 60 Гц
F6
Модем USB-UART (для настройки преобразователя без HART протокола)
UT
Основные технические характеристики

Преобразователи относятся к однофункциональным, одноканальным, невосстанавливаемым изделиям.

Изделие обеспечивает работу с первичными преобразователями следующих типов:

– термопреобразователи сопротивления типа ТСМ, ТСП по ГОСТ 6651;

– термопары типа L, K, J, N, R, S, T, B по ГОСТ Р 8.585, ГОСТ Р 50342.

Угол установки  – любой. Место установки – в головке термометра или через адаптер на DIN-рейке.

Межповерочный интервал — 4 года.

Средняя наработка до отказа не менее 105100 часов.

Назначенный срок службы – 12 лет.



Входные параметры искробезопасной цепи

Параметр

Значение параметра, не более

Максимальное входное напряжение Ui, В

30,0

Максимальный входной ток Ii, А

0,1

Максимальная входная мощность Pi, Вт

1,0

Максимальная внешняя емкость Ci, нФ

22,0

Максимальная внешняя индуктивность Li, мГн

0,1

Параметры искробезопасности и температурные диапазоны окружающей среды преобразователей

Температурный класс

Температура окружающей среды

Ui, В

Ii, mA

Pi, Вт

Т6

-60 °C/ -50…+80 °C

30*

100*

1,0

Т5

-60 °C/ -50…+95 °C

Т4

-60 °C/ -50…+100 °C

*Конкретные значения Ui, Ii ограничены максимальным значением входной мощности Pi и не могут воздействовать на вход преобразователей температуры одновременно.

Типы входных сигналов, диапазоны преобразований температуры, основная погрешность преобразования

Тип входного сигнала

Максимальный диапазон измерений, °С

Минимальная разность верхнего и нижнего пределов диапазона измерений, °С

Пределы допускаемой основной погрешности

приведенной, ± %

абсолютной, ± °С

Pt100

α=0,00385 °С-1

-200...+850

100

0,08

0,2

50M

α=0,00428 °С-1

-180...+200

40

0,10

0,2

100M

α=0,00428 °С-1

-180...+200

40

0,10

0,2

50П

α=0,00391 °С-1

-200...+850

100

0,08

0,2

100П

α=0,00391 °С-1

-200...+850

100

0,08

0,2

Напряжение, мВ

-10...+75

5

0,08

20

Значение допускаемой основной приведенной погрешности выбирается из значений, установленных в процентах от диапазона измерений или в °C, в зависимости от того, что больше.
Допускается изготовление преобразователей ТТ с другими диапазонами измерений, входящими в диапазоны, указанные в таблице.
