Основные технические характеристики
Назначение:
Регуляторы-измерители универсальные «Контур» (в дальнейшем - регуляторы), предназначены для:
- измерения регулируемого параметра, представленного в виде сигналов термопар, термопреобразователей сопротивления или унифицированных сигналов;
- сравнения заданного и фактического значений регулируемого параметра;
- расчета регулирующего воздействия по выбранному закону;
- выдачи регулирующего воздействия в виде импульсного или непрерывного электрических сигналов, воздействующих на объект управления для поддержания регулируемого параметра на заданном уровне.
Регулятор имеет исполнение УХЛ4.2 и предназначен для работы при температуре от 5 до 50 ºС, относительной влажности 80 % при температуре 35 ºС и более низких температурах без конденсации влаги.

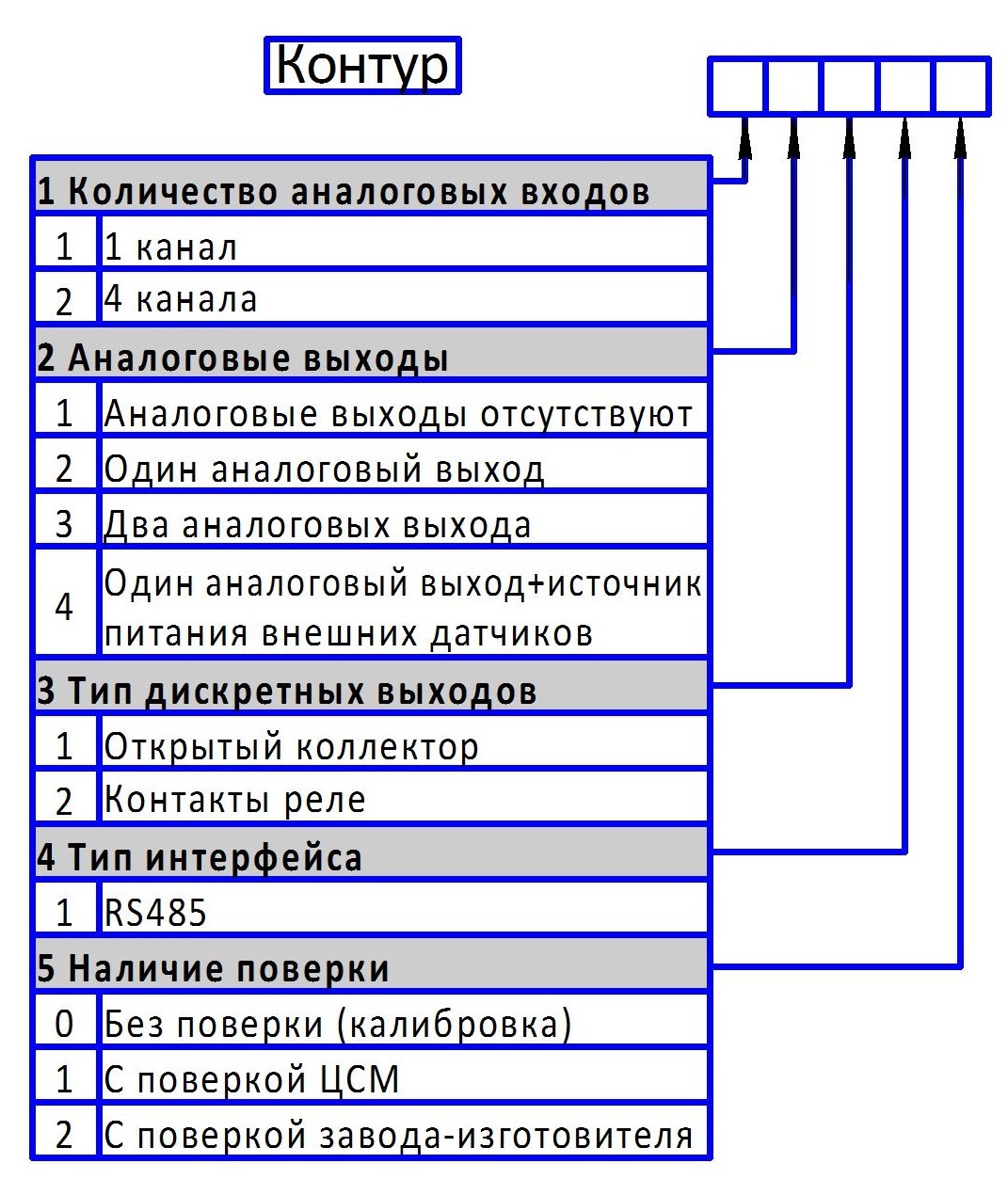

Примеры заказа:
«Регулятор-измеритель универсальный «Контур»; 11111; ТУ 4218-018-00226253-2002, 2 шт.
Кроме того, можно заказать комплект принципиальных электрических схем регулятора по следующей форме:
«Комплект схем регулятора-измерителя универсального «Контур». 2.574.005 Э3», 30004.160.577-02.1.
Исполнения регуляторов:
| Обозначение исполнения | Кол-во аналоговых входов | Кол-во аналоговых выходов | Тип дискретных выходов |
| 1111 | Один аналоговый вход Х1 |
Нет аналоговых выходов |
Транзисторные ключи |
| 1121 | Контакты реле | ||
| 1211 | Аналоговый выход Y1 |
Транзисторные ключи | |
| 1221 | Контакты реле | ||
| 1311 | Два аналоговых выхода Y1, Y2 |
Транзисторные ключи | |
| 1321 | Контакты реле | ||
| 1411 | Аналоговый выход Y1+ источник питания | Транзисторные ключи | |
| 1421 | Контакты реле | ||
| 2111 | Четыре аналоговых входа Х1 - Х4 | Нет аналоговых выходов | Транзисторные ключи |
| 2121 | Контакты реле | ||
| 2211 | Аналоговый выход Y1 | Транзисторные ключи | |
| 2221 | Контакты реле | ||
| 2311 | Два аналоговых выхода Y1, Y2 | Транзисторные ключи | |
| 2321 | Контакты реле | ||
| 2411 | Аналоговый выход Y1+ источник питания | Транзисторные ключи | |
| 2421 | Контакты реле |
| Параметры | Показатели |
|---|---|
| Количество аналоговых входов | 1 канал ; 4 канала ; ; ; ; ; ; ; ; ; |
| Аналоговые выходы | Аналоговые выходы отсутствуют ; Один аналоговый выход ; Два аналоговых выхода ; Один аналоговый выход + источник питания внешних датчиков ; ; ; ; ; ; ; ; ; |
| Тип дискретных выходов | Открытый коллектор ; Контакты реле ; ; ; ; ; ; ; ; ; |
| Тип интерфейса | RS485 ; ; ; ; ; ; ; ; ; |
| Наличие поверки | Без поверки (с калибровкой) ; С поверкой ; ; ; ; ; ; ; ; ; |
