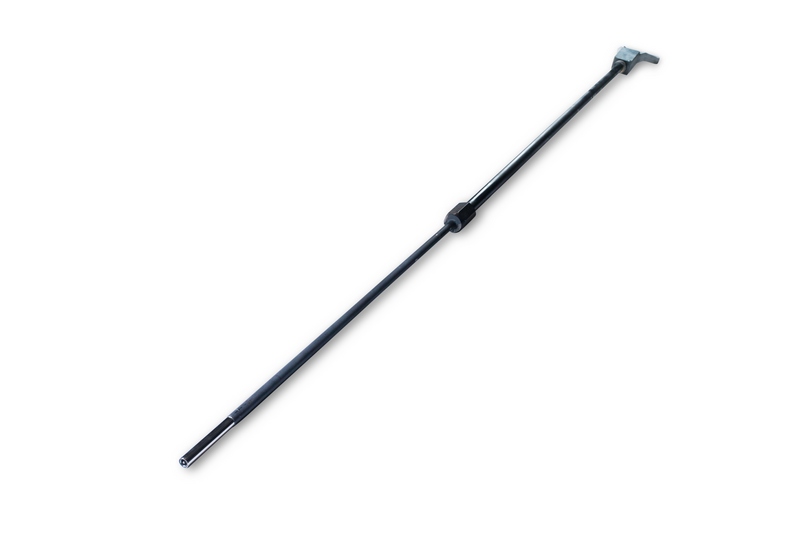

Ручной жезл серии РЖ предназначен для измерения температуры
Жезл предназначен для измерения температуры расплавленного металла путем кратковременного погружения в измеряемую среду с последующей заменой преобразователей термоэлектрических одноразового применения типа ПТП.
С этим изделием заказывают:
Зонд кислорода одноразового применения серии ЗК
Преобразователи термоэлектрические одноразового применения серии ПТП
Жезл предназначен для измерения температуры расплавленного металла путем кратковременного погружения в измеряемую среду с последующей заменой преобразователей термоэлектрических одноразового применения типа ПТП.
Технические данные
|
Характеристика |
Значение |
|
Электрическое сопротивление изоляции токоведущих цепей относительно металлической части жезла и между собой при температуре окружающего воздуха +25±5 °С и относительной влажности от 30 до 80% |
не менее 100 МОм |
|
Вероятность безотказной работы жезла за один цикл измерений в течение 5 с |
не менее 0,97 |
|
Длина погружаемой в расплавленный металл части ТП |
не более 3/4 длины картонной гильзы |
|
Время выхода на стабильные значения показаний |
не более 2 с |

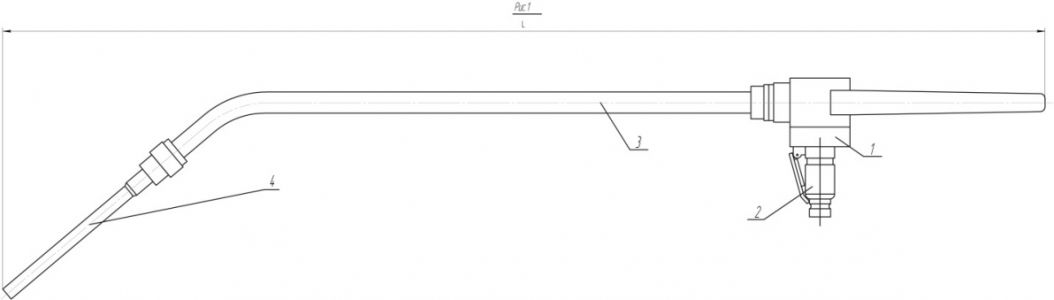

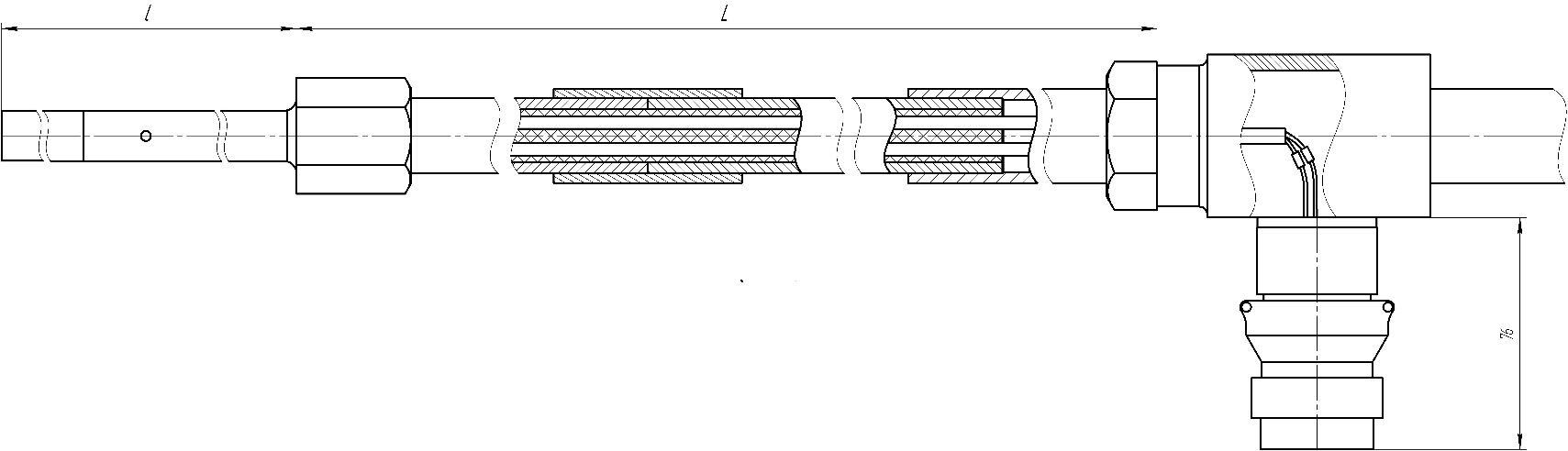

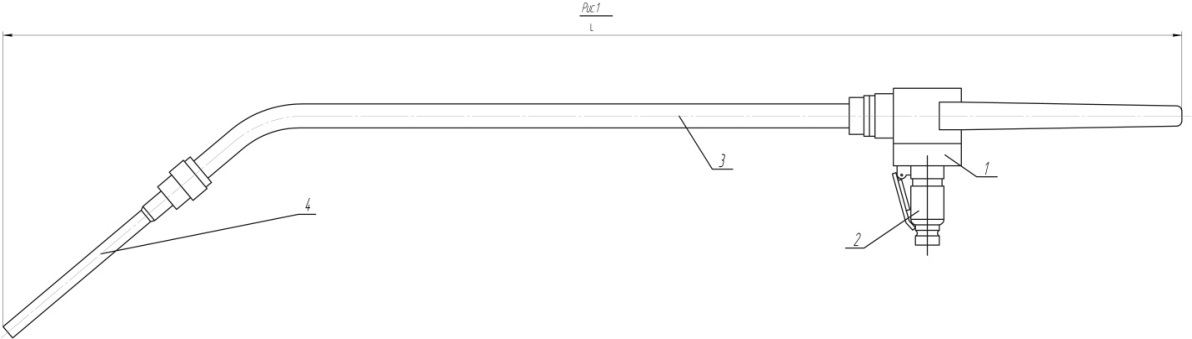

Конструкция ручного жезла приведена на Рис.1.
Жезл состоит из следующих сборочных единиц:
1 – рукоятка, 2 – разъем, 3 – труба, 4 – труба со стопором и контактодержателем, ТП.
Внутри трубы находятся передающий кабель и контактодержатель.

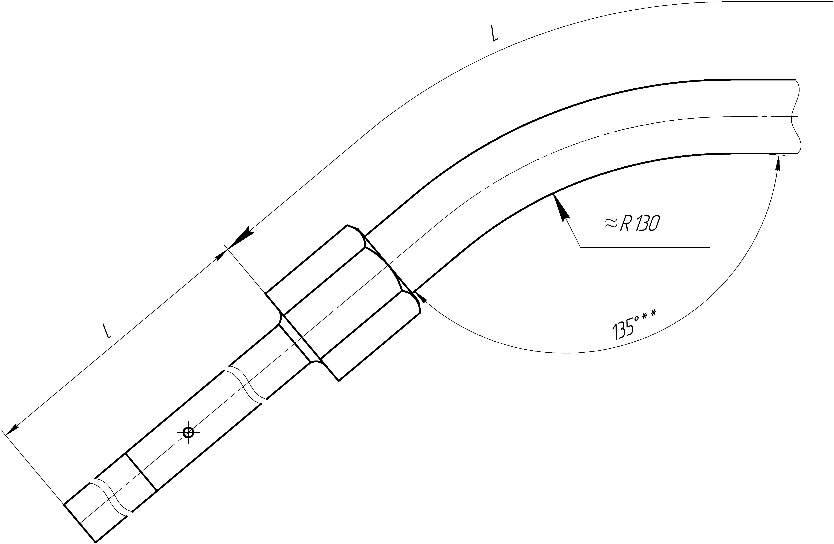

Контактодержатель представляет собой патрубок, внутри которого установлены два контакта с припаянными к ним проволочными выводами.
Контактодержатель имеют следующие исполнения по назначению указанному в Таблице 1.
Таблица 1.
|
Тип термопреобразователей |
Материал контактов и выводов контактодержателя |
|
РЖ-В |
медь |
|
РЖ-S |
положительные контакт и вывод – медь |
|
отрицательные контакт и вывод – медноникелевый сплав |
Положительный вывод контактодержателя имеет цветной полихлорвиниловый провод и большую длину. Отрицательный вывод контактодержателя имеет меньшую длину.

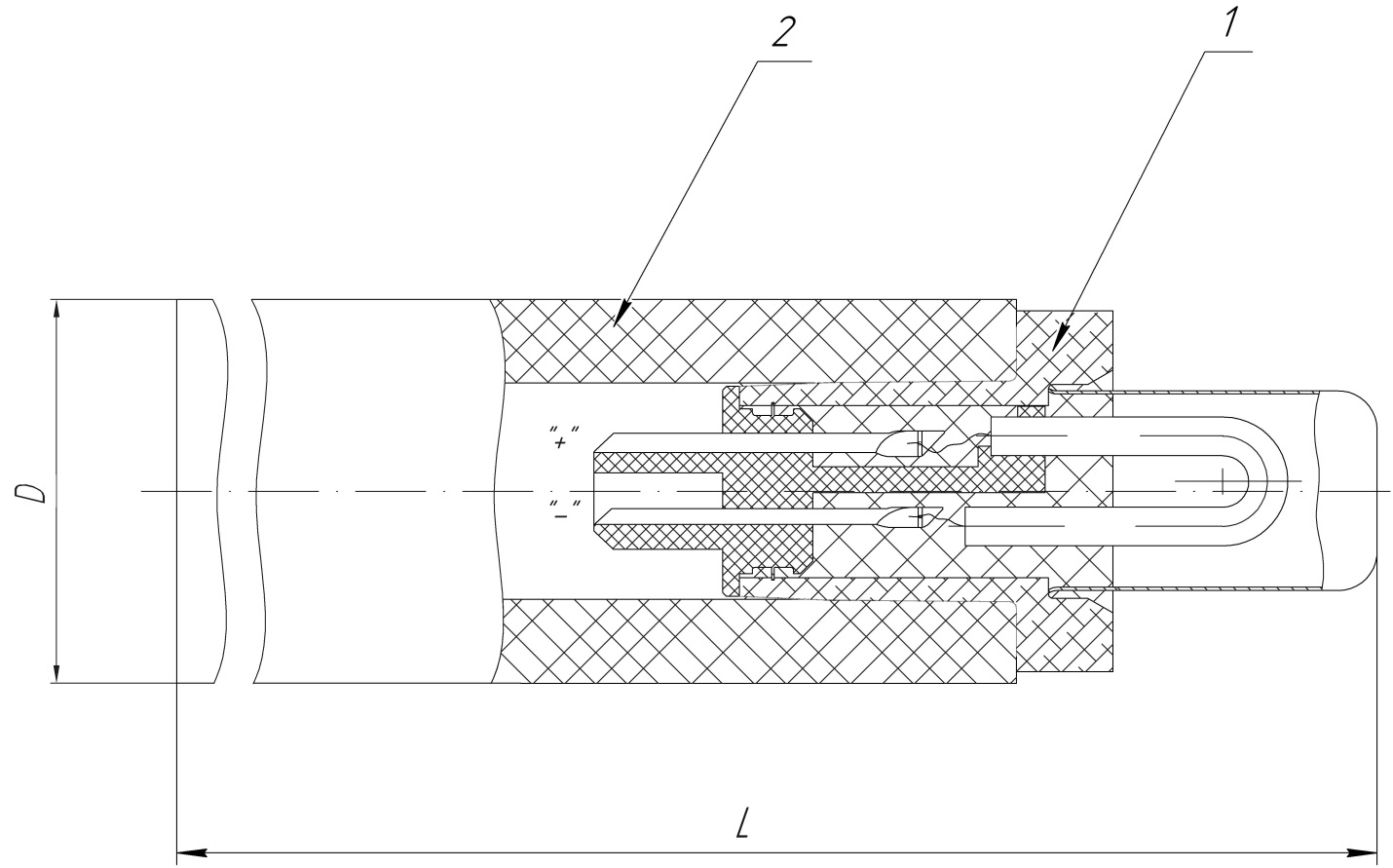

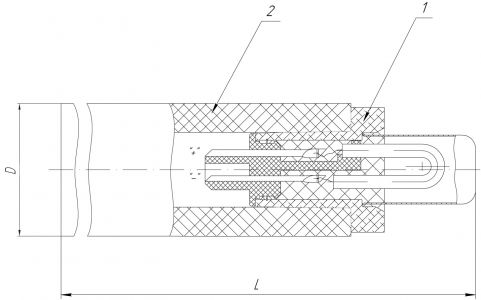

Труба представляет собой соединение рукоятки с трубы со стопором. К трубке со стопором заклепкой крепится контактодержатель. При надевании ТП на трубку со стопором и контактодержателем хвостовик втулки ТП входит в контакты контактодержателя и термопара электрически соединяется с кабелем.
В жезле для соединения используется следующий передающий кабель:
— РЖ-В - КМЖ 2x1-500, кабель в медной оболочке с медными жилами и изоляцией из окиси магния или аналогичный;
— РЖ-S - КТММ-К-КР 2x1, кабель с жилами из меди и медно-никелевого сплава и изоляцией из окиси магния или аналогичный.
Торцы кабеля за герметизированы с обеих сторон компаундом.

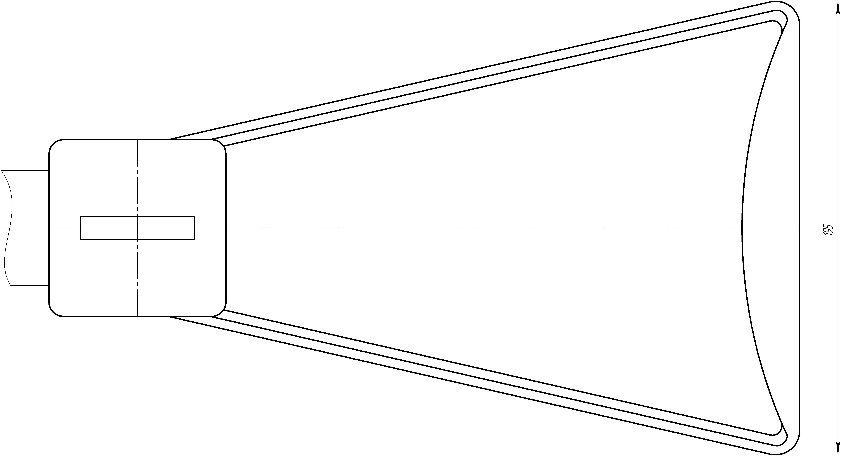

Рукоятка состоит из корпуса и разъема. В корпусе помещается некоторый запас проводников кабеля. С одной стороны корпуса расположен фланец с резьбовой частью для крепления арматуры. К нижней части корпуса крепится разъем, с помощью которого жезл соединяется с измерительным прибором.
Для предотвращения отвинчивания резьбового соединения трубы с рукояткой используется гайка. Она имеет с одной стороны уступ, предохраняющий сбег резьбы от прямого попадания расплавленного металла.
Жезлы имеют несколько исполнений, рекомендуемых для применения в различных агрегатах металлургического производства.
При подключении жезла к измерительному прибору используют кабель:
— для жезла РЖ-В используется любой гибкий кабель с двумя медными жилами, рекомендуется кабель типа КГ 2×1,5 или аналогичный;
— для жезла РЖ-S необходимо использовать гибкий компенсационный кабель для термопар типа (S), например ПТГВ/П 2×1,5 или аналогичный.
