Ручные жезлы для измерения температуры/окисленности серии РЖ/РЖК

Ручные жезлы для измерения температуры/окисленности серии РЖ/РЖК

Ручной жезл серии РЖ предназначен для измерения температуры

Жезл предназначен для измерения температуры расплавленного металла путем кратковременного погружения в измеряемую среду с последующей заменой преобразователей термоэлектрических одноразового применения типа ПТП.

С этим изделием заказывают:

Контактодержатель

Зонд кислорода одноразового применения серии ЗК

Преобразователи термоэлектрические одноразового применения серии ПТП

Диск 250 М Сталь

Сталь-4









ГарантияНазначенный ресурс (с учетом ремонтов – замены контактодержателей)— 4000 циклов измерений
Конфигурация и заказ
Выберите необходимые опции
Тип датчика
Жезл для ПТП (2-х контактный)
РЖ
Жезл для ЗК (4-х контактный)
РЖК




(НСХ) Номинальная статическая характеристика чувствительного элемента
1820°С (ПР-6/ПР-30) (медные провода)
В
1767°С (Пл-т-6/ПР-10) (медные и медно-никелевые провода)
S




Общая длина термопреобразователя
2000 мм2000
3000 мм3000
4000 мм4000
5000 мм5000
6000 мм6000
Угол загиба термопреобразователя
Без загиба
00
Угол 45°
45




Угол загиба жезла 0....90°:
Несущая труба
Простая несущая труба
Усиленная несущая труба (трубка в трубке)
У




Основные технические характеристики
ПараметрыПоказатели
Тип датчикаЖезл для ПТП (2-х контактный)
;
Жезл для ЗК (4-х контактный)
;


;


(НСХ) Номинальная статическая характеристика чувствительного элемента1820°С (ПР-6/ПР-30) (медные провода)
;
1767°С (Пл-т-6/ПР-10) (медные и медно-никелевые провода)
;


;


Температурный диапазон600 ... 1820 ºC
Длина преобразователя,  (L), мм450
;
900
;
1200
;


;


Общая длина термопреобразователя2000 мм;
3000 мм;
4000 мм;
5000 мм;
6000 мм
Угол загиба термопреобразователяБез загиба
;
Угол 45°
;


;


;
Угол загиба жезла 0....90°
Несущая трубаПростая несущая труба
;
Усиленная несущая труба (трубка в трубке)
;


;


Номинальная статическая характеристика (НСХ)

Материал шлакозащитного колпачка

Размер безбрызгового чехла, мм (l)

Максимальная рабочая температура, в зависимости от НСХ
ºC
;

ºC
;

ºC

Жезл предназначен для измерения температуры расплавленного металла путем кратковременного погружения в измеряемую среду с последующей заменой преобразователей термоэлектрических одноразового применения типа ПТП.

Технические данные

Характеристика

Значение

Электрическое сопротивление изоляции токоведущих цепей относительно металлической части жезла и между собой при температуре окружающего воздуха +25±5 °С и относительной влажности от 30 до 80%

не менее

100 МОм

Вероятность безотказной работы жезла за один цикл измерений в течение 5 с

не менее 0,97

Длина погружаемой в расплавленный металл части ТП

не более 3/4 длины картонной гильзы

Время выхода на стабильные значения показаний

не более 2 с

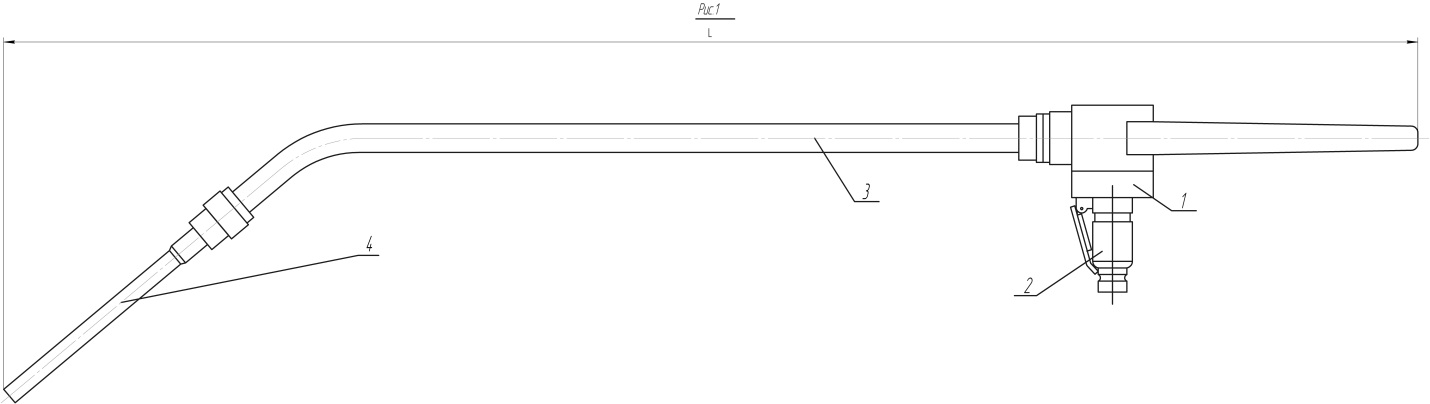

Конструкция ручного жезла приведена  на Рис.1.



Жезл состоит из следующих сборочных единиц:

1 – рукоятка, 2 – разъем, 3 – труба, 4 – труба со стопором и  контактодержателем, ТП.

Внутри трубы находятся передающий кабель и контактодержатель.

Контактодержатель представляет собой патрубок, внутри которого установлены два контакта с припаянными к ним проволочными выводами.

Контактодержатель имеют следующие исполнения по назначению указанному в Таблице 1.

Таблица 1.

Тип термопреобразователей

Материал контактов и выводов контактодержателя

РЖ-В

медь

РЖ-S

положительные контакт и вывод – медь

отрицательные контакт и вывод – медноникелевый сплав

Положительный вывод контактодержателя имеет цветной полихлорвиниловый провод и большую длину. Отрицательный вывод контактодержателя имеет меньшую длину.

Труба представляет собой соединение рукоятки с трубы со стопором. К трубке со стопором заклепкой крепится контактодержатель. При надевании ТП на трубку со стопором и контактодержателем хвостовик втулки ТП входит в контакты контактодержателя и термопара электрически соединяется с кабелем.

В жезле для соединения используется следующий передающий кабель:

— РЖ-В - КМЖ 2x1-500, кабель в медной оболочке с медными жилами и изоляцией из окиси магния или аналогичный;
— РЖ-S - КТММ-К-КР 2x1, кабель с жилами из меди и медно-никелевого сплава и изоляцией из окиси магния или аналогичный.

Торцы кабеля за герметизированы с обеих сторон компаундом.

Рукоятка состоит из корпуса и разъема. В корпусе помещается некоторый запас проводников кабеля. С одной стороны корпуса расположен фланец с резьбовой частью для крепления арматуры. К нижней части корпуса крепится разъем, с помощью которого жезл соединяется с измерительным прибором.

Для предотвращения отвинчивания резьбового соединения трубы с рукояткой используется гайка. Она имеет с одной стороны уступ, предохраняющий сбег резьбы от прямого попадания расплавленного металла.

Жезлы имеют несколько исполнений, рекомендуемых для применения в различных агрегатах металлургического производства.

При подключении жезла к измерительному прибору используют кабель:

—  для жезла РЖ-В используется любой гибкий кабель с двумя медными жилами, рекомендуется кабель типа КГ 2×1,5 или аналогичный;
— для жезла РЖ-S необходимо использовать гибкий компенсационный кабель для термопар типа (S), например ПТГВ/П 2×1,5 или аналогичный.
