Термопреобразователи температуры (датчики) ТСМУ, ТСПУ

Термопреобразователи температуры (датчики) ТСМУ, ТСПУ

Термометры сопротивления с унифицированным выходным сигналом 4-20мА (0-5 мА) без возможности перепрограммирования преобразователя.

Интервал между поверками — 5 лет.

Гарантия18 месяцев с момента ввода в эксплуатацию
Конфигурация и заказ
Выберите необходимые опции
Тип датчика
ТСМУ
ТСМУ
ТСПУ
ТСПУ
Особенности корпуса
Головка из алюминиевого сплава со штуцером М20х1.5 и отверстием 14 мм.
1
Головка из алюминиевого сплава с разъемом
2
Головка из алюминиевого сплава Exd исполнения
3
Исполнение жезла
Установка в гнездо d=8 мм
0
Установка в гнездо d=10 мм
1
С передвижным штуцером d=10 мм
2
С передвижным штуцером и утонением d=8 мм
3
С неподвижным штуцером d=8 мм
4
Диаметр d=6 мм и установка в гнездо d=8 мм
5
С неподвижным штуцером и утонением d=6 мм
7
С передвижным штуцером d=8 мм
8
С передвижным штуцером и утонением d=6 мм
9
Вид взрывозащиты
Без взрывозащиты
Exia
Ex
Exd
Exd
Температурный диапазон
-50 ... +50 ºC50...+50ºC
Длина монтажной части, (l), мм
80
80
100
100
120
120
160
160
200
200
250
250
320
320
400
400
500
500
630
630
800
800
1000
1000
1250
1250
1600
1600
2000
2000
Материал арматуры/оболочки кабеля
12Х18Н10Т
12Х18Н10Т
08Х20Н14С2
08Х20Н14С2
10Х23Н18
10Х23Н18
Измеряемая среда
Газ
Жидкость
Конструктивное исполнение
Ру=0.25 МПа
Ру=0.4 МПа
Ру=4 МПа
Ру=6.3 МПа
Ру=10 МПа
Основные технические характеристики

Маркировка по взрывозащите:

— "0ExiaIIBT5X" (при работе в комплекте с блоками БПД-40-2к-Ех, барьером РИФ-2А с блоком БПД-40);
— "1ExibIIBT5X" (при работе в комплекте с барьерами СПАРК, УТЕС-2, БИЗ-Д, БИЗ-ЭПП).

Предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах различных отраслей промышленности, преобразования полученных значений в унифицированный токовый выходной сигнал 0-5 или 4 - 20 мА и его дистанционной передачи. Конструктивно состоят из жезла (защитная арматура - сталь 12Х18Н10Т, 10Х23Н18 или 8Х20Н14С2) со встроенным чувствительным элементом (термопреобразователь сопротивления или термопара) и измерительного преобразователя, размещённого в головке. Головка - из алюминиевого сплава, с разъёмом или без. Монтаж - в гнездо, с помощью штуцера М20х1,5 или М16х1,5.

Питание датчиков:

  • ТСМУ, ТСПУ — напряжение постоянного тока 36 В (допускаемое питание от источников от 18 до 36 В), потребляемая мощность не более 0,8 Вт.
  • ТСМУ-Ех, ТСПУ-Ех — от источника питания 24 В в искробезопасном исполнении или через барьер искрозащиты. Потребляемая мощность не более 0,5 Вт.

Исполнения датчиков:

— N3 по виброустойчивости (устойчивости к механическим воздействиям) по ГОСТ 12297;

— IP66 по степени защиты от воды и пыли по ГОСТ 14254;

— УХЛ3.1 климатическое исполнение по ГОСТ 15150 (температура окружающей среды -40...+70°C, атмосферное давление 84:106.7 кПа);

— Р1 группа исполнения по ГОСТ 12997 (атмосферное давление 84…106.7 кПа);

— У1.1 климатическое исполнение по ГОСТ 15150 (но температура окружающей среды -50…+85 ºС).

ПараметрыПоказатели
Тип датчикаТСМУ
;
ТСПУ
;


Предел допускаемой погрешности±0.25%
;
±0.5%
;
±1%
;


Измерительный преобразователь0-5 мА
;
4-20 мА
;


Особенности корпусаГоловка из алюминиевого сплава со штуцером М20х1.5 и отверстием 14 мм.
;
Головка из алюминиевого сплава с разъемом
;
Головка из алюминиевого сплава Exd исполнения
;


Исполнение жезлаУстановка в гнездо d=8 мм
;
Установка в гнездо d=10 мм
;
С передвижным штуцером d=10 мм
;
С передвижным штуцером и утонением d=8 мм
;
С неподвижным штуцером d=8 мм
;
Диаметр d=6 мм и установка в гнездо d=8 мм
;
С неподвижным штуцером и утонением d=6 мм
;
С передвижным штуцером d=8 мм
;
С передвижным штуцером и утонением d=6 мм
;


Вид взрывозащитыБез взрывозащиты
;
Exia
;
Exd
;


Температурный диапазон-50 ... +50 ºC;
0 ... +50 ºC;
0 ... +100 ºC;
0 ... +150 ºC;
0 ... +180 ºC;
0 ... +200 ºC;
0 ... +300 ºC;
0 ... +400 ºC;
0 ... +500 ºC;
0 ... +600 ºC
Длина монтажной части, (l), мм80
;
100
;
120
;
160
;
200
;
250
;
320
;
400
;
500
;
630
;
800
;
1000
;
1250
;
1600
;
2000
Материал арматуры/оболочки кабеля12Х18Н10Т
;
08Х20Н14С2
;
10Х23Н18
;


(НСХ) Номинальная статическая характеристика чувствительного элемента100М
;
100П
;


Измеряемая средаГаз
;
Жидкость
;


Степень пылевлагозащиты (IP)IP66
Конструктивное исполнениеРу=0.25 МПа
;
Ру=0.4 МПа
;
Ру=4 МПа
;
Ру=6.3 МПа
;
Ру=10 МПа
;


;


Материал корпусаАлюминиевый сплав
Фиксация крышки корпусаРезьбовая
Количество чувствительных элементов1
Тип присоединения к процессу

Утонение, мм

Материал погружаемой части

Класс допуска чувствительного элемента

Спай чувствительного элемента

Схема соединения проводников с ЧЭ

Выходной сигнал

;


Исполнение

Трансмиттер

Фильтр, с

Дополнительные опции

;


Датчики температуры ТСПУ, ТСМУ: для чего нужны и где используются

Термопреобразователь с унифицированным выходным сигналом ТСПУ – устройства, используемые для бесперебойного преобразования температурных показателей различных сред в токовый сигнал. Термометры ТСМУ, ТСПУ и другие модификации датчиков представлены в каталоге реализуемой продукции ГП "ТЕПЛОПРИБОР".

Особенности термометров ТСПУ, ТСМУ

Преобразователи (датчики температуры тсму, тспу) конструктивно состоят из:

  • элемента, преобразующего температуру, в специальной защитной оболочке;
  • нормирующего усилителя (электроблок, конвертирующий сигнал в ток).

Механизм действия термопреобразователей ТСПУ основан на зависимости между электрическим сопротивлением и температурными показателями. Датчики температуры ТСМУ позволяют измерять температурные показатели нейтральных сред в различных системах по контролю и регулированию процессов производства, технологических линиях, силовых агрегатах, комплексах водоснабжения и т.д. Устройства выпускаются в стандартном виде, а также в модификациях, защищенных от взрыва.

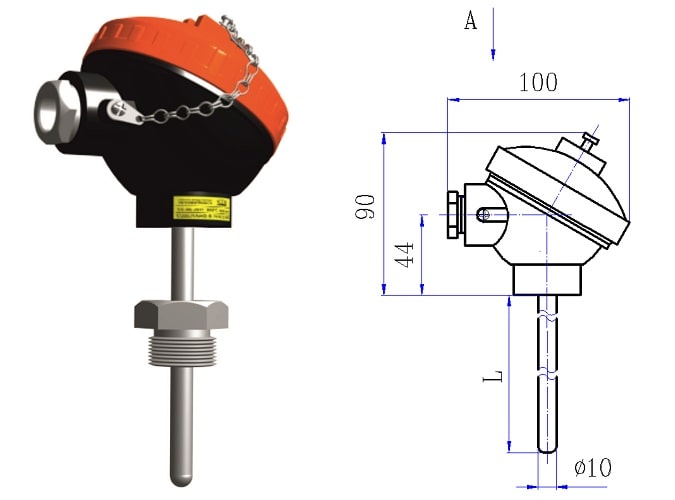

Термопреобразователи температуры (датчики) ТСМУ, ТСПУ с унифицированным выходным сигналом

Сферы использования термопреобразователей ТСМУ, ТСПУ

Измерители температуры данных серий подходят для применения в различных сферах. В том числе они используются в:

  • автоматизированных системах контроля, настройки, регистрации температуры объектов и сред;
  • промышленных, производственных, перерабатывающих отраслях;
  • сфере жилищно-коммунального хозяйства.

Отдельные модели преобразователей температуры ТСПУ подходят для взаимодействия с агрессивными, химическими средствами с присутствием аммиака, азотоводородных смесей, углекислого газа, сероводорода и т.д.

Выбор датчиков температуры ТСПУ/ТСМУ

При подборе подходящей модификации устройства во внимание нужно взять ряд важных критериев:

  • Для каких целей необходим термодатчик и в каких условиях он будет использоваться. От этого зависят тип устройства, его требуемый функционал, комплектация.
  • Определив нужные тип и модель термодатчика, следует обратить внимание на возможности устройства.
  • Важно, чтобы термопреобразователь сопротивления ТСМУ / ТСПУ соответствовал поставленным задачам с точки зрения технических параметров и характеристик (к примеру, необходимо уточнить диапазон температур).
  • Прежде чем оформить заказ, рекомендуется узнать о необходимости использования датчика с дополнительным оборудованием. В отдельных случаях требуются защитные гильзы, арматура и монтажные элементы.

Преимущества термопреобразователей с унифицированным выходным сигналом ТСПУ / ТСМ

Данные измерительные приборы неспроста задействованы практически во всех сферах промышленности и производства. С их помощью можно:

  • Добиться предельно точных показателей измерения различных сред.
  • Сэкономить массу времени на определении температуры.
  • Контролировать технологические, производственные и другие процессы дистанционно.
  • Обеспечить непрерывный мониторинг температурного режима в условиях агрессивной среды.

Дополнительно термодатчики обладают внушительным функционалом, универсальны в использовании и отличаются максимальным удобством. При грамотном выборе модификации термопреобразователь может прослужить очень долго (не менее 10 лет интенсивной эксплуатации).

Реализуем сертифицированное оборудование с гарантией. У нас вы можете приобрести:

Поставками высококачественного измерительного оборудования занимается компания ТЕПЛОПРИБОР. В каталоге представлены термопреобразователи с унифицированным выходным сигналом ТСПУ, ТСМУ в различных комплектациях. Сделать заказ и получить дополнительную информацию по ассортименту можно на сайте компании, а также по указанному номеру. Все измерительные устройства соответствуют действующим технологическим стандартам.
