Волноводный радарный уровнемер Левелтач М

Волноводный радарный уровнемер Левелтач М
Волноводный радарный уровнемер Левелтач М

Волноводный радарный уровнемер Левелтач М - применяется для непрерывного измерения уровня жидкостей и сыпучих сред с погрешностью от ±3 мм. Уровнемер работает по принципу измерения времени прохождения импульса вдоль волновода до поверхности измеряемой среды и обратно.

Интервал между поверками — 3 года.

Гарантия36 мес.+ 6 мес. хранение
Конфигурация и заказ
Выберите необходимые опции
Выходные устройства

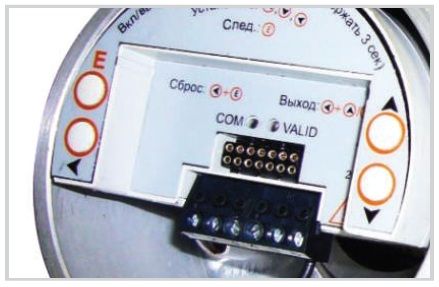

Преобразователь 4-20 мА+HART

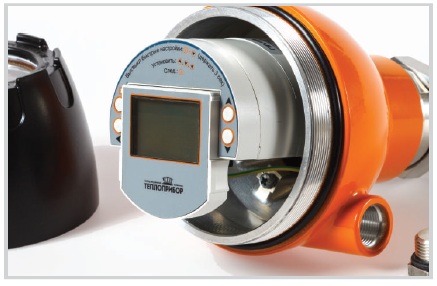

Преобразователь 4-20 мА+HART+ДИСПЛЕЙ
2
Исполнение
Общепромышленное
1 Ex d IIC T6 Gb
А
1 Ex d [ia Ga] IIC T6 Gb (Ex tb IIICT150 100°C Db,Ех tb [ia Da] IIIC T150 100°C Db)
В
Температурное исполнение
Стандартное
Высокотемпературное (для зондов без FEP; PFA; PP-покрытий)
D
Зонд

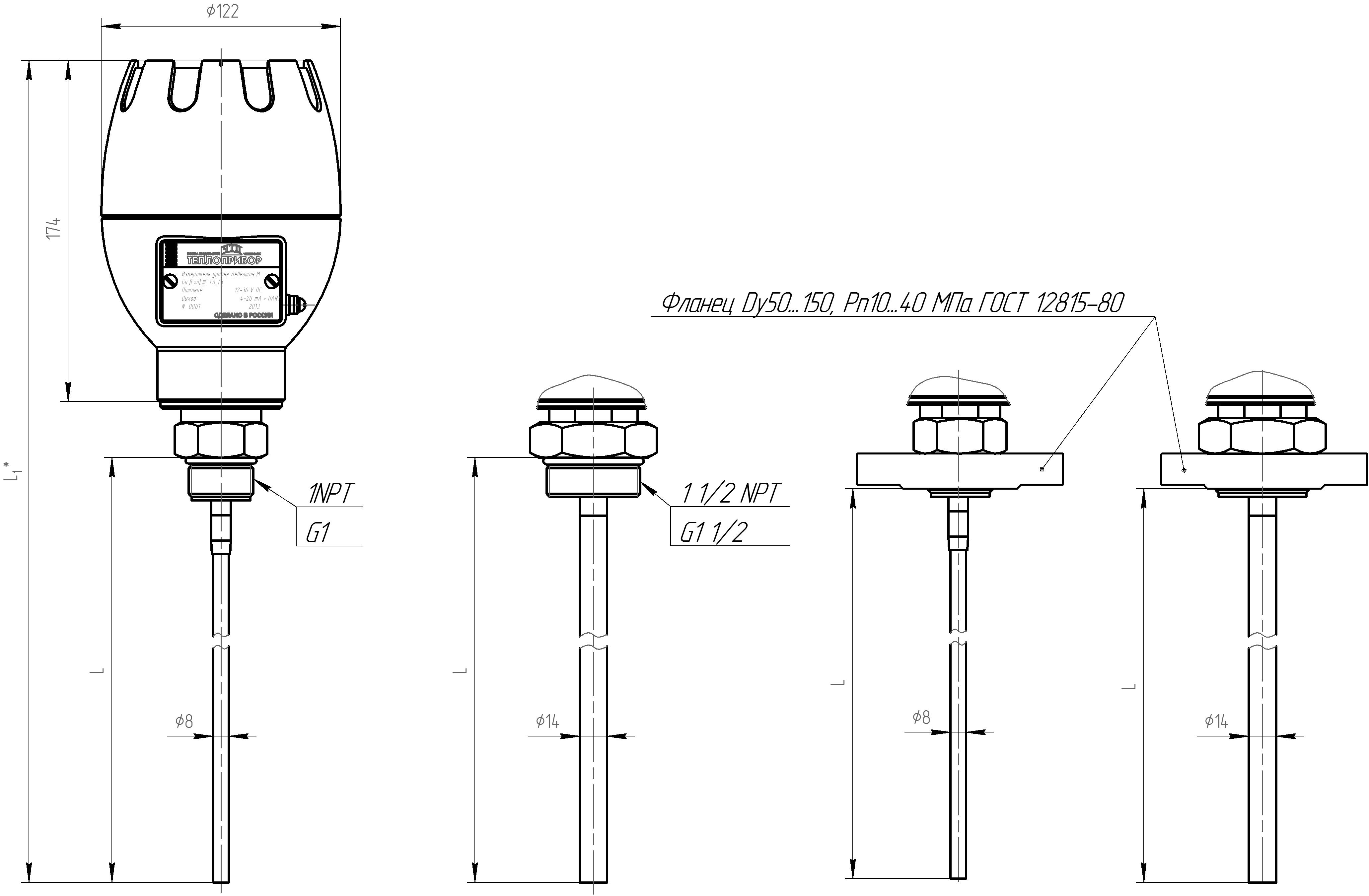

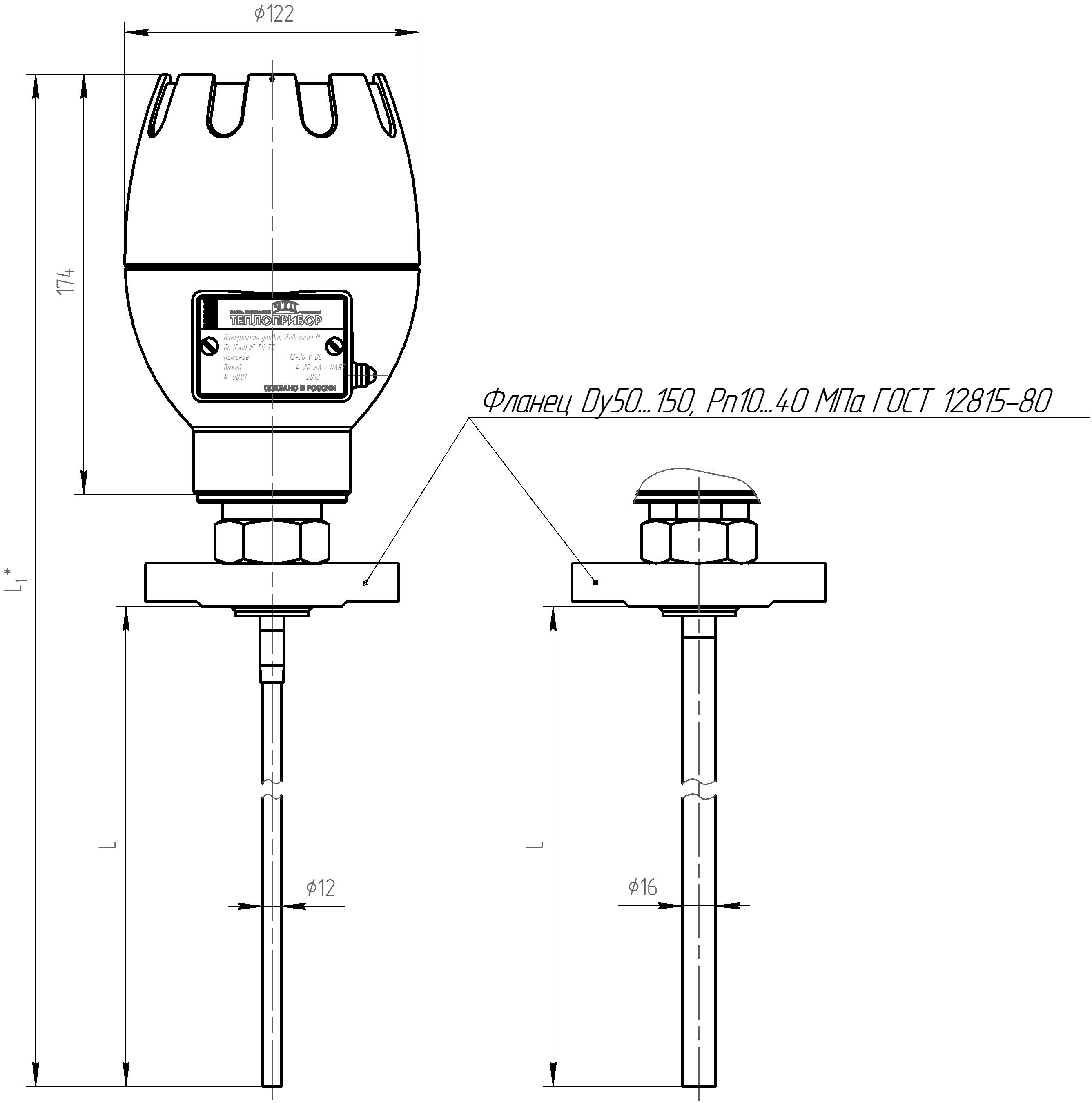

Стержень Ø14 мм (длина до 6000 мм)
Стержень Ø8 мм (длина до 3000 мм)
01

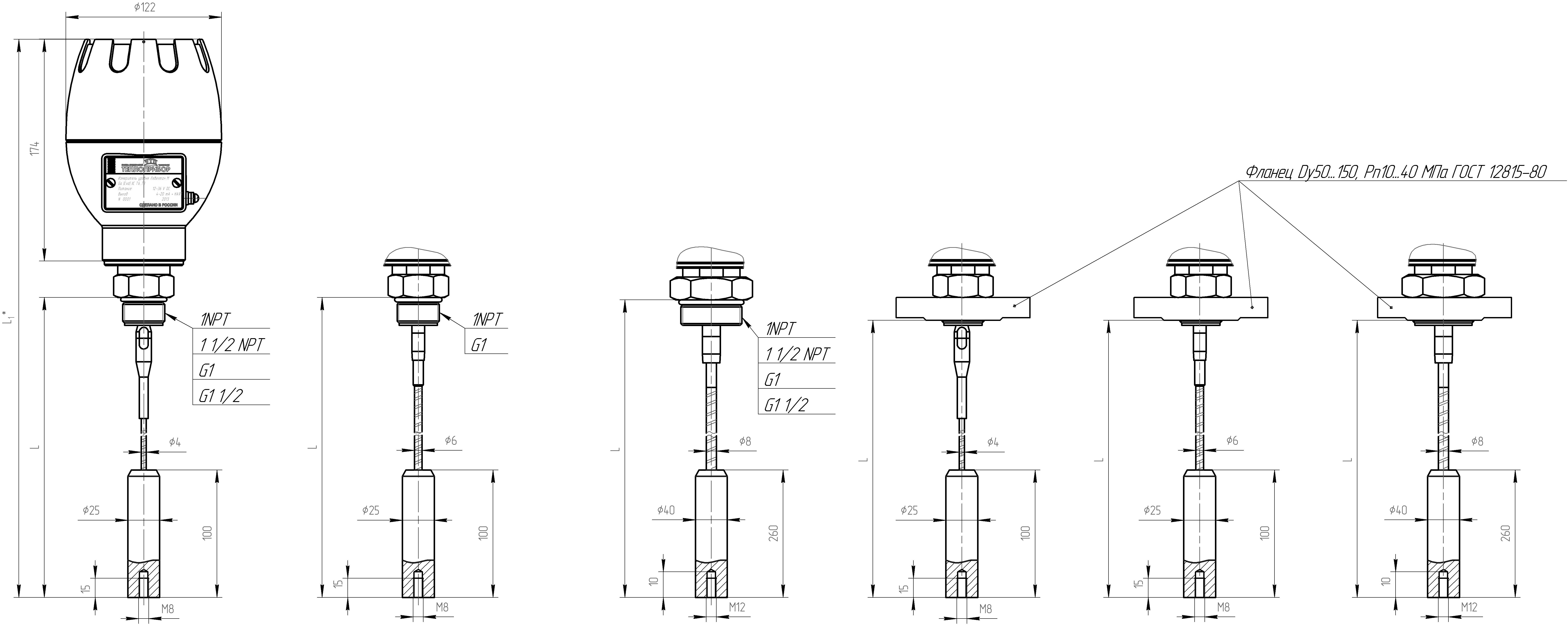

Трос Ø4 мм (длина до 24000 мм)
02
Трос Ø8 мм (длина до 24000 мм)
03

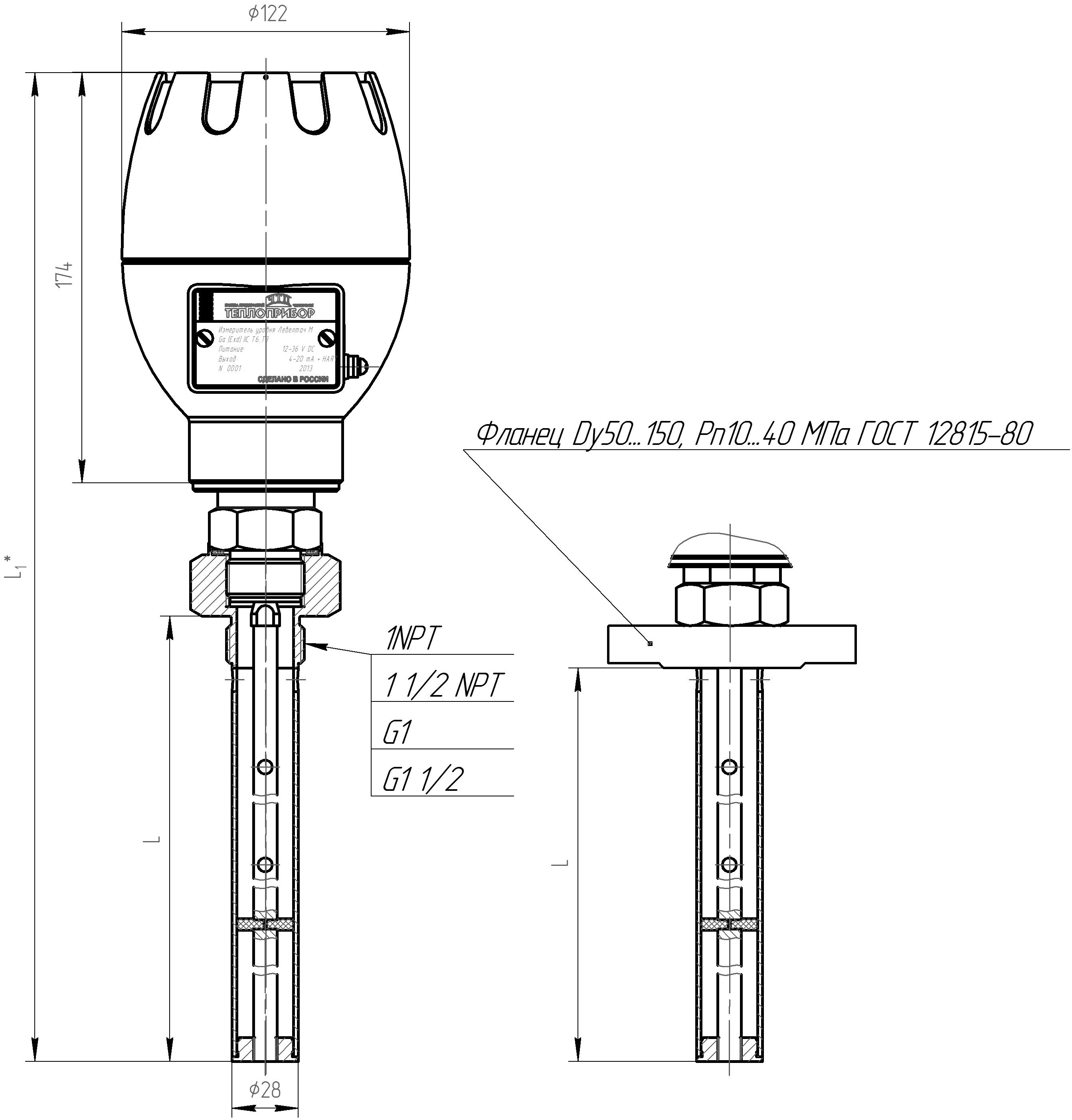

Коаксиальный кабель Ø28 мм (длина до 6000 мм)
04

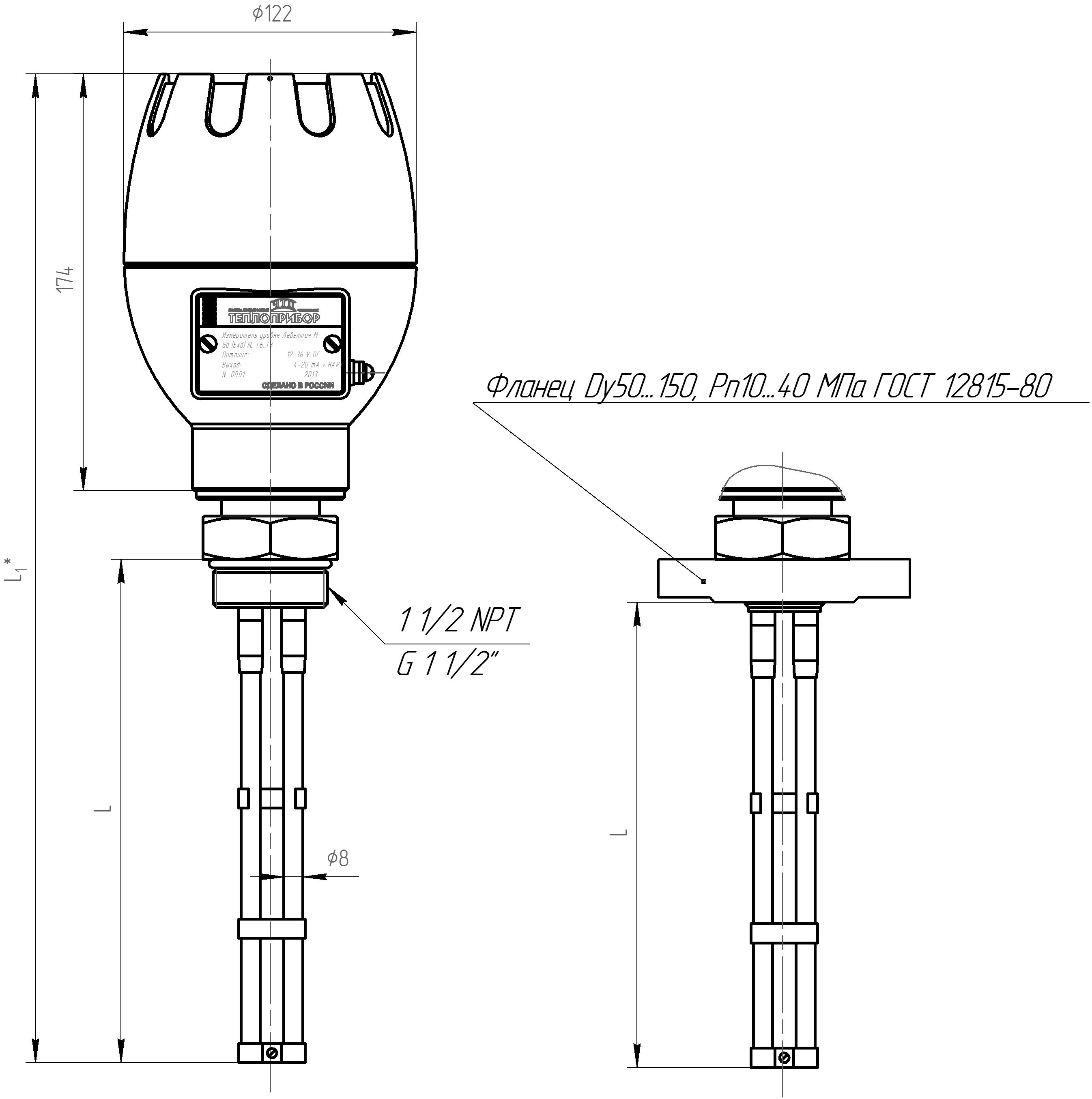

Двойной стержень Ø8 мм (длина до 3000 мм)
05

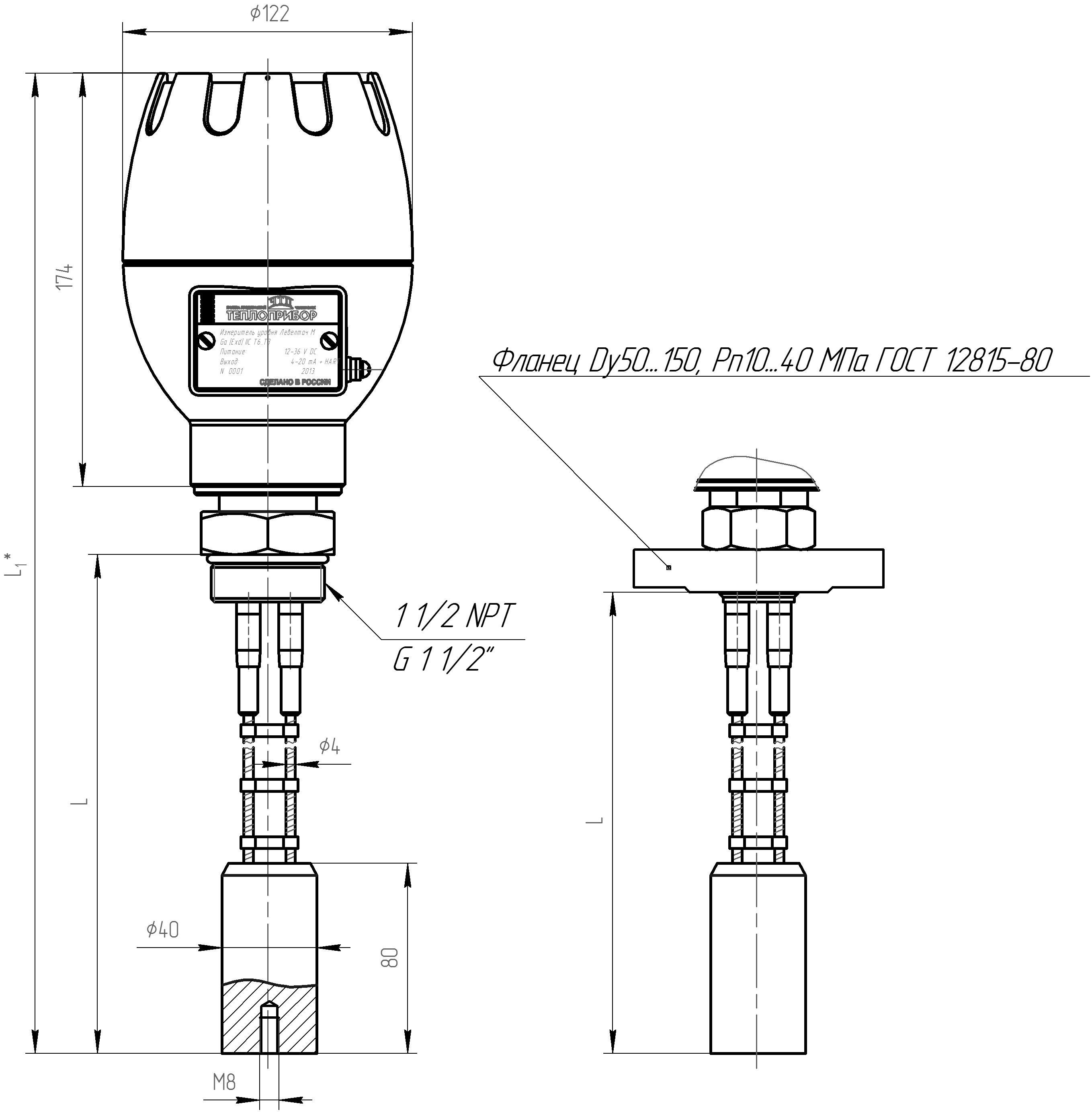

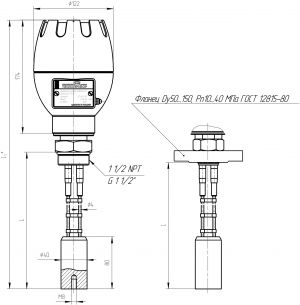

Двойной трос Ø4 мм (длина до 24000 мм)
06
Трос с FEP-покрытием Ø6 мм (длина до 24000 мм)
07
Стержень с PFA - покрытием (длина до 3000 мм)
08
Стержень PP- покрытием (длина до 3000 мм)
09
Подключение к процессу
1
1 1/2
L
G 1
A
G 1 1/2
N
По заказу потребителя:Z
Наличие поверки
Без поверки (калибровка)
С поверкой
1
Кабельные вводы
Не заказаны (заглушка)
Для кабелей без брони; диаметр кабеля от 3,2 до 8,7 мм;
А 1
Для кабелей без брони; диаметр кабеля от 6,1 до 11,7 мм;
А 2
Для кабелей без брони; диаметр кабеля от 6,5 до 14 мм;
А 3
Для кабелей в металлорукаве; диаметр кабеля от 3,2 до 8,1 мм диаметр металлорукава от 11,7 до 15,5 мм;
B 1
Для кабелей в металлорукаве; диаметр кабеля от 6,1 до 11,7 мм диаметр металлорукава от 13,9 до 18,9 мм;
B 2
Для кабелей в металлорукаве; диаметр кабеля от 6,5 до 14,0 мм диаметр металлорукава от 20 до 23,5 мм;
B 3
Для кабелей в трубе с резьбой 1/2
C 1
Для кабелей в трубе с резьбой 1/2
C 2
Для кабелей в трубе с резьбой 1/2
C 3
Для кабелей со всеми видами брони; диаметр кабеля от 3,1 до 8,7 мм;
D1
Для кабелей со всеми видами брони; диаметр кабеля от 6,1 до 11,7 мм;
D2
Для кабелей со всеми видами брони; диаметр кабеля от 6,5 до 14 мм;
D3
Блок питания
Не заказан
Блок питания 2000П-24-1-1 (24В) + РИФ-П1291-DIN
1
Блок питания 2000П-24-1-1 (24В)
2
Блок питания БПМ-1 к-36-45-DIN (36B)
3
Коммуникации
Коммуникации не заказаны
HART - модем
1
Показывающий прибор
Не заказан
КП1М-221GE11 питание 220 В, Exia
1
КП1М-222GE11 питание 24 В, Exia
2
КП1М-221 GO11 питание 220 В, без взрывозащиты
3
Экограф - Т1B1211110A питание 220 В
4
Экограф - Т1B2211110A питание 24 В
5
Термочехол и позиционное обозначение на объекте
Не заказаны термочехол и позиционное обозначение
Позиционное обозначение без термочехла
1
Позиционное обозначение без термочехла
1
Термочехол и позиционное обозначение
2
Термочехол без позиционного обозначения
3
Термочехол с электрообогревом и позиционное обозначение
4
Термочехол с электрообогревом без позиционного обозначения
5
Защитный козырек, без позиционного обозначения
6
Защитный козырек, с позиционным обозначением
7
Основные технические характеристики

Применяется для непрерывного измерения уровня жидкостей и сыпучих сред с погрешностью от ±3 мм. Уровнемер работает по принципу измерения времени прохождения импульса вдоль волновода до поверхности измеряемой среды и обратно. Гарантийный срок - 36 месяцев с момента ввода в эксплуатацию, плюс срок хранения 6 месяцев.

  • Длина сенсора до 24 м

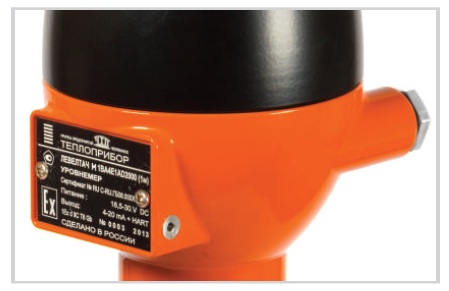

  • Взрывобезопасное исполнение Exd, Exd+Exia
  • Тип сенсора: одно-, двух тросовый и стержневой, коаксиальный
  • Температура измеряемой среды: -50...+400 °С
  • Температура окружающей среды: -40...+60 °С
  • Давление измеряемой среды: -0,1...42 МПа
  • Класс пылевлагозащиты: IP65
  • Выходной сигнал: 4-20 мА + HART

Документы, ПО, опросные листы

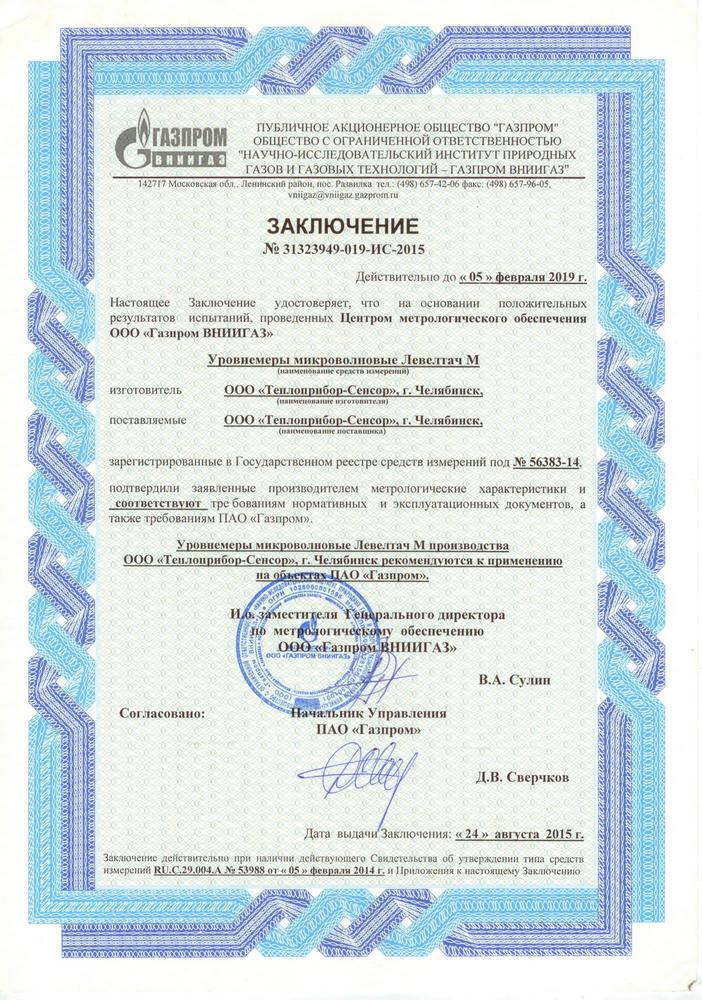

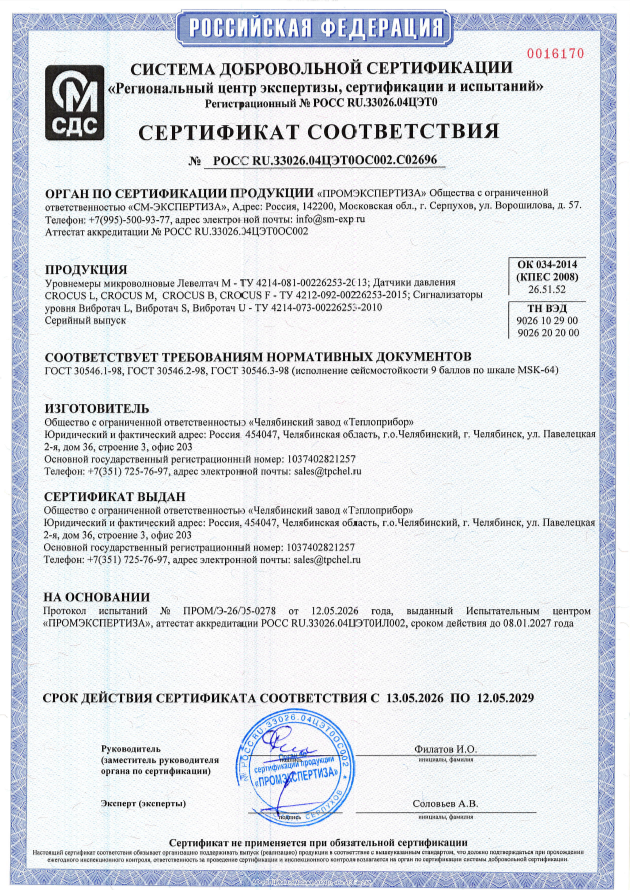

Сертификат об утверждении типа СИ (Казахстан)Файл pdf, 2,25 МБ Сертификат соответствия ТР ТС 012/2011Файл pdf, 1,99 МБ Сертификат соответствия ТР ТС 020/2011 Файл pdf, 0,7 МБ Разъяснение о ТР ТС 032/2013Файл pdf, 0,62 МБ Заключение ГАЗПРОМФайл jpeg, 0,18 МБ Руководство по эксплуатацииФайл pdf, 3,9 МБ Опросный листФайл docx, 0,13 МБ ПО версия 2.5.0.214Файл zip, 10,16 МБ Руководство по программированиюФайл pdf, 2,22 МБ Методика поверкиФайл pdf, 3,44 МБ Сертификат членства в FieldcommGroup (HART)Файл pdf, 1,01 МБ Сертификат соответствия на измерительные приборы с уровнем полноты безопасности SIL 3Файл pdf, 1,06 МБ Сертификат об утверждении типа СИ (Беларусь)Файл pdf, 0,41 МБ ПО версия 2.1.2.42 (для приборов до 01.10.2022 г.)Файл zip, 4,23 МБ Сертификат соответствия на сейсмостойкостьФайл pdf, 1,32 МБ Сертификат ГОСТ Р 53678(9)-2009Файл pdf, 0,64 МБ Приказ о продлении сроков действия утвержденных типов средств измеренийФайл pdf, 0,04 МБ Свидетельство об утверждении типа СИ (РФ)Файл pdf, 0,3 МБ Опиание типа, приложение к свидетельству об утверждении типаФайл pdf, 1 МБ

Волноводный радарный уровнемер

Волноводный радарный уровнемер LevelTach М производства ООО "Теплоприбор-Сенсор" представляет собой современное устройство для измерения уровня жидких и сыпучих материалов.

Как работает микроволновой радарный уровнемер?

Отчасти схоже на аппарат УЗИ. Только в данном случае отправляются не звуковые импульсы, а электромагнитные. Затем с помощью специального интегрированного датчика волноводный радарный уровнемер фиксирует точный уровень вещества. Преимущественно используется в производственной сфере, где требуется точный и постоянный контроль уровня сыпучих и иных материалов.

Если вам требуется микроволновой радарный уровнемер, то приобрести его по выгодной цене предлагает группа предприятий «Теплоприбор». Поставляем в любую точку РФ. У нас есть представительства во многих городах, так что доставка займет минимум времени. Работаем как с частными, так и с оптовыми заказчиками.

Волноводный уровнемер: сферы применения

Основные сферы, в которых активно применяется волноводный уровнемер, следующие:

  1. Нефтепереработка, газодобыча. Волноводный уровнемер позволяет точно измерять текущий уровень заполнения емкости, резервуара.
  2. В производстве строительных материалов. Опять же, волноводный уровнемер позволяет отслеживать текущий уровень вещества в накопительной емкости.
  3. Сельское хозяйство. В частности, для постоянного контроля уровня сыпучих веществ в резервуарах, бункерах.
  4. Пищевая промышленность. В частности, при выполнении процессов ферментации. Микроволновой уровнемер позволяет определить, на каком этапе сейчас происходит усадка или усыхание вещества.

Одно из главных преимуществ волноводного радарного уровнемера — это точность. А вместе с этим, показатели не зависят от условий окружающей среды. Высокая температура, повышенный уровень влажности, атмосферное давление все это никоим образом не влияет на показатели.

Заказать микроволновый уровнемер

Чтобы приобрести у нас микроволновый уровнемер в блоке «Конфигурация и заказ» выберите необходимые опции и оформите заказ. По всем возникшим вопросам, просто свяжитесь с представителем нашей компании. Он ответит на все дополнительные вопросы, проконсультирует по всем направлениям нашего ассортимента.

  • Микроволновой уровнемер позволяет определить, на каком этапе сейчас происходит усадка или усыхание вещества.

Отметим, что у нас одни из самых доступных цен на уровнемеры. Дополнительные наши преимущества:

  • быстро обрабатываем все заказы;
  • у нас постоянно расширяется ассортимент специализированных измерительных приборов;
  • предлагаем множество вариантов оплаты (как при получении, так и в момент оформления заказа);
  • предоставляем гарантию;
  • сотрудничаем как с частными, так и с оптовыми заказчиками.

Дополнительно поможет оформить доставку волноводного радарного уровнемера в ваш город, регион.
