Краткое описание

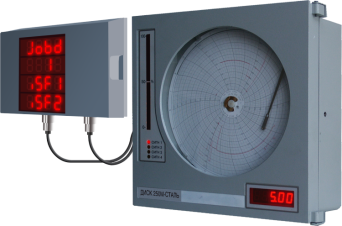

Прибор регистрирующий ДИСК 250М СТАЛЬ предназначен для измерения и регистрации:
- температуры расплавов, преобразованной в сигналы термопар;
- содержания углерода в расплавах чугуна и стали.
Прибор может быть применен в металлургии, машиностроении, химической, и других отраслях промышленности.
Прибор имеет внутреннюю компенсацию температуры свободных концов. Суммарное сопротивление линии связи и внутреннего сопротивления термопары не должно превышать 200 Ом.
Входное сопротивление приборов – не менее 200 кОм.
Прибор осуществляет регистрацию результата измерений фломастером на диаграммном диске в полярных координатах.
Время оборота диаграммного диска не более 2 мин.
Мощность, потребляемая прибором, не превышает 10 В•А при номинальном напряжении питания (220 ± 4,4) В.
Интерфейс RS485 для связи с ПК. Прибор поддерживает обмен информацией с компьютером со скоростью, задаваемой из ряда: 2400, 4800, 9600, 19200, 38400, 57600, 115200 бод, по протоколу Modbus.
Входные сигналы:
- Прибор имеет один вход для измерения сигналов термопар.
Пределы основной абсолютной погрешности измерений, преобразования, регистрации приведены в таблице:
НСХ датчика
|
Наибольший диапазон измерений, °С
|
Пределы абсолютной погрешности, °С
|
измерений
|
регистрации
|
Термопары
|
S
|
400-1600
|
± 4,5
|
±16
|
B
|
400-1800
|
± 3,7
|
±13
|
A-1
|
400-2200
|
± 5,0
|
± 22
|
A-2, A-3
|
400-1800
|
± 4,5
|
± 18
|
Примечания: 1 Диапазоны изменения входных сигналов соответствуют – ГОСТР 8.585-2001(ГОСТ 3044-94).
2 Наименьший диапазон измерений для термопар – 400 °С. Пределы диапазона потребитель выбирает внутри наибольшего диапазона
|
Датчик содержания углерода
|
ДСУ-99
|
0-9,99 %
|
± 0,5 %
|
Выходные сигналы:
· для вывода измеренного значения, преобразованного в токовый сигнал 4-20 мА (нагрузка до 500 Ом) или для связи с выносным табло.
· 3 релейных выхода, предназначенных для вывода сигналов стадий процесса измерения, и коммутирующих нагрузку с силой тока до 3А переменного напряжения до 220 В или постоянного до 28 В
· интерфейс RS485 для связи с персональным компьютером
Прибор имеет :
-
двухстрочное жидкокристаллическое (ЖКИ) табло с подсветкой;
-
пятизначное светодиодное табло (красное или зеленое) для индикации результата измерения, °С или %;
-
светодиодную линейку (барграф) для аналогового представления результата измерения. Высота светового столба пропорциональна результату измерения в процентах от диапазона измерения;
-
три устройства сигнализации, предназначенные для формирования сигналов стадий процесса измерения.
- ОБРЫВ;
- РАЗРЕШЕНИЕ;
- СИГНАЛ;
-
регистрацию результата измерений фломастером на диаграммном диске в полярных координатах;
-
регистрацию результата измерений в архив внутренней памяти.
-
Время оборота диаграммы: не более 2 минут
Напряжение питания: ~ 175-245 В, 50 Гц
Условия эксплуатации:
- температура от +5 до +50°С, влажность до 80% при 35°С (исполнение УХЛ 4.2 по ГОСТ 15150-69);
- температура от +5 до +50°С, влажность до 98% при 35°С без конденсации влаги (исполнение О 4.2 по ГОСТ 15150-69).
Вид защиты:
с передней стороны IP54
с задней стороны IP30
Габаритные размеры:
Габаритные размеры:
322x322x117 мм
Монтаж:
щитовой (вырез 304+1,5 х 304+1,5 мм)
Масса прибора не превышает 5,5 кг.
Прибор может иметь исполнение в соответствии с таблицей

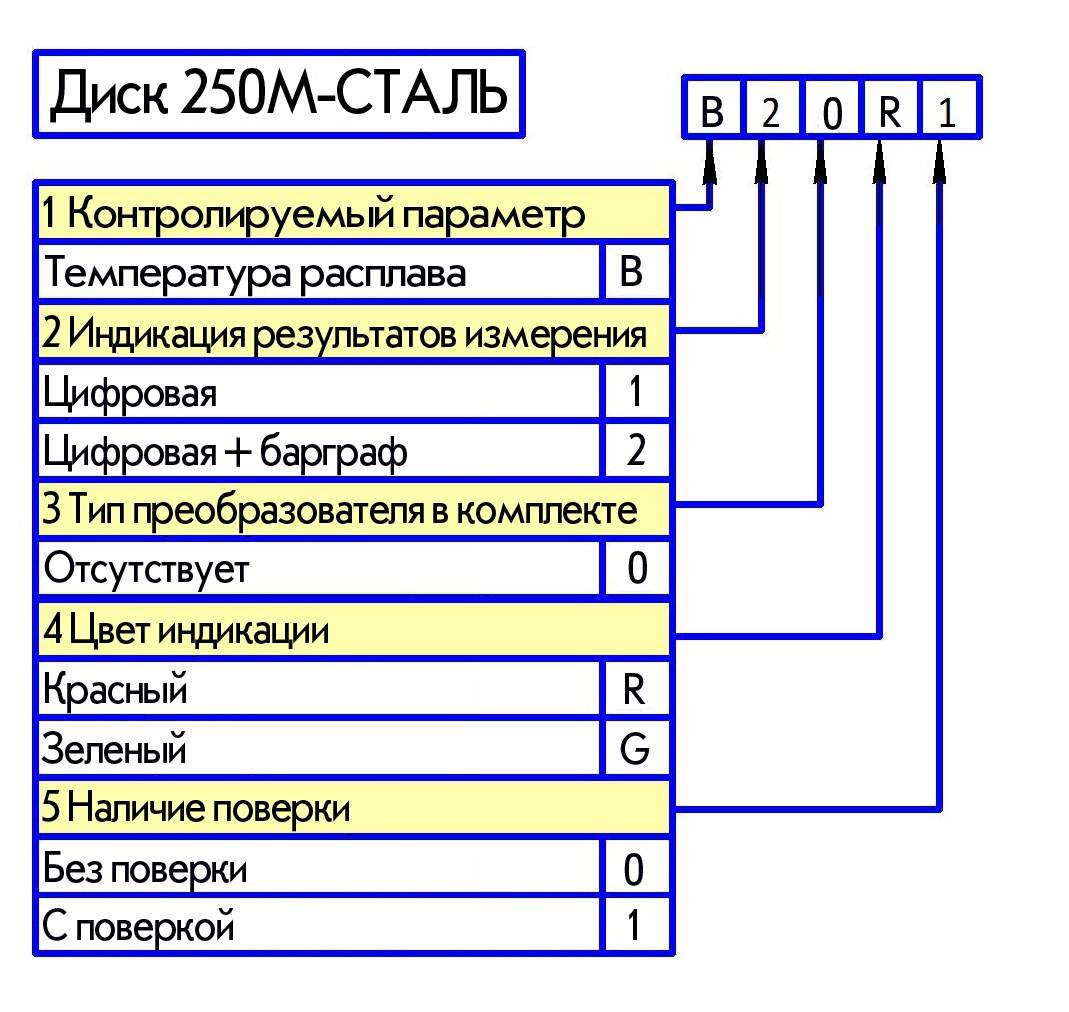

Обозначение исполнения
|
Функциональные особенности исполнения
|
B20 R0 B20 G0 B20 R1 B20 G1 B20 R2 B20 G2
|
— измерение параметров расплавленных металлов; — регистрация; — цифровая индикация результата измерения; — барграф; — интерфейс связи с ПК; — формирование релейных сигналов стадий процесса измерения; — связь с выносным табло (индикация стадий процесса измерения и результата измерений); — вычисление содержания углерода по температуре ликвидуса
|
Примечание – Индекс в обозначении исполнения определяет: а) цвет индикации цифрового табло прибора «R» – красный; «G» - зеленый; б) «0» - отсутствие поверки; «1» - с поверкой.
|
Пример записи прибора при заказе:
Прибор регистрирующий ДИСК 250М СТАЛЬ B20R1, ТУ 4217-033-00226253-2004, 1 штука
Дополнительно можно заказать:
— выносное табло
Пример заказа: Табло 2 2.426.004 1 штука;
— преобразователь интерфейсов RS485-USB АТМ 3510 1 штука (код заказа) 30004.160.304-101
