Измерение активного сопротивления, силы и напряжения постоянного тока, а также сигналов от датчиков, преобразованных в указанные сигналы. Количество каналов: 1.

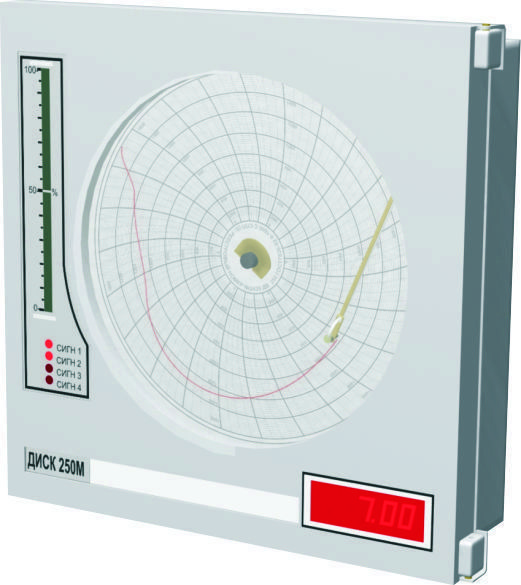

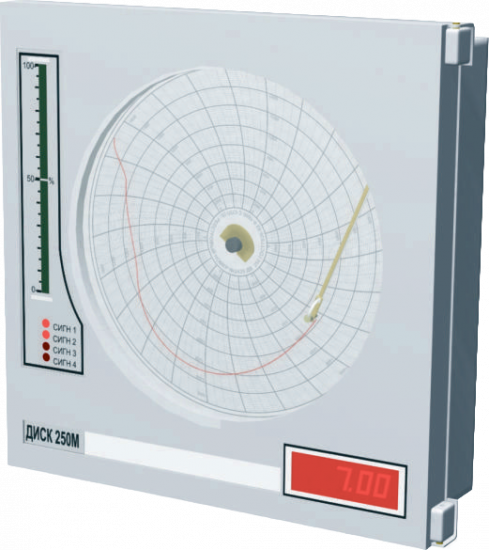

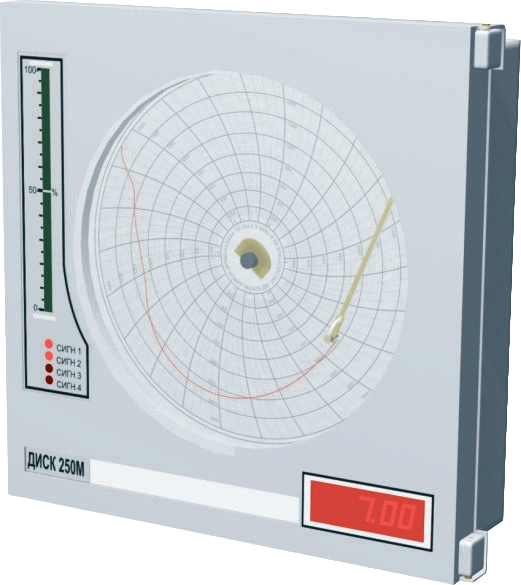

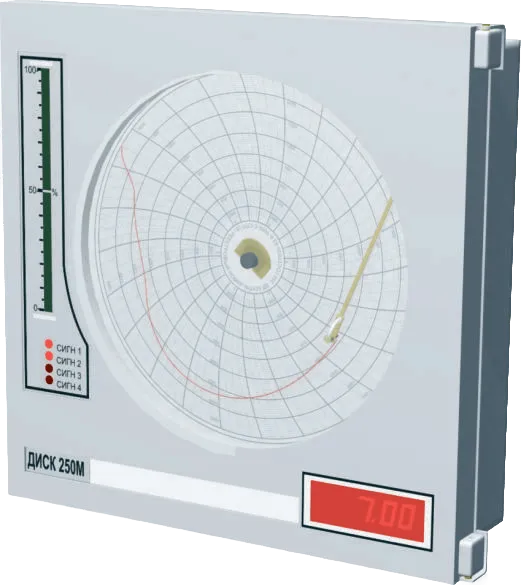

Приборы регистрирующие ДИСК 250М (в дальнейшем — приборы), предназначены для измерения и регистрации физической величины, преобразованной в сигналы термопар, термометров сопротивления или унифицированный сигнал.
Приборы имеют исполнения УХЛ 4.2 по ГОСТ 15150, но для работы при температурах +5...+50 °С, относительной влажности 80% при температуре +5 °С и более низких температурах без конденсации влаги.
Приборы в соответствии с ГОСТ 14254-2015 имеют исполнение по степени пылевлагозащищенности — IP54 с передней панели и IP30 — остальное.
Таблица 1. Диапазоны измерений и изменения входных сигналов
|
НСХ датчика, диапазон изменения входного сигнала |
Диапазон измерения |
|
|
Термопары (ТП) |
||
|
L |
- 50...+50, +150, +200 °C; 0...+100, +200, +300, +400, +600 °C; +200...+600 °C, +800°C |
|
|
К, N |
0...+400, +600, +800, +900, +1100, +1300 °C; +200...+600 °C, и +1200 °C; +400...+900 °C, +600...+1100 °C, +700...+1300 °C |
|
|
S |
0...+1300 и +1600 °C; +500...+1300 °C |
|
|
B |
+300...+1000 °C; +500...+1800 °C; +1000...+1600 и +1800 °C |
|
|
A-1 |
0...+2200 °С |
|
|
J |
-100...+1000 °С |
|
|
Термопреобразователи сопротивления (ТС) |
||
|
100М, 50М |
-50...+50 и +100 °C; 0...+100 и +180 °C |
|
|
100П, 50П |
-50...+30 °C; -50...+180 °C; 0...+100, +150, +200, +300, +400 °C; +50...+150 °C; +200...+500 °C |
|
|
Унифицированные сигналы |
||
|
0...5 мА; 4...20 мА; 0...10 и 100 мВ; 0...1 В |
Диапазон линейный или с извлечением квадратного корня выбирается при программировании |
|
|
Пирометры суммарного излучения |
||
|
РК-15 |
+700...+1500 °C |
|
|
РК-20 |
+800...+1900 °C |
|
|
РС-20 |
+900...+2000 °C |
|
1. Диапазоны изменения входных сигналов соответствуют для НСХ:
— L, K, S, B, N, J, A-1 — ГОСТР 8.585-2001;
— 50М, 100М, 50П,100П — ГОСТ 6651-2009 (для стран СНГ по ГОСТ 6651-94);
— РК-15, РК-20, РС-20 — ГОСТ 10627-71.
2. Диапазоны измерений унифицированных сигналов выбираются из условия, что единица младшего разряда составляет не более 0,05 % от диапазона.

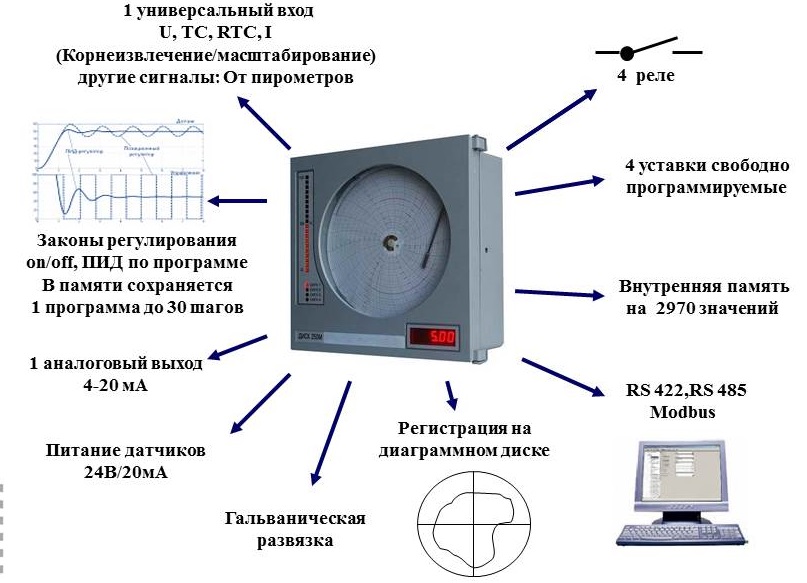

КРАТКОЕ ОПИСАНИЕ
- Один аналоговый выход, предназначенный для вывода управляющего воздействия при регулировании по ПИД-С закону или преобразования измеряемого сигнала в токовый сигнал. Диапазон изменения сигнала от 4 до 20 мА. Сопротивление нагрузки должно быть не более 500 Ом. Пульсации не превышают 60 мВ;
- Источник питания для внешних датчиков с выходным напряжением (24±2,4) при номинальной нагрузке 20 мА;
- Четыре релейных выхода, коммутирующих нагрузку с силой тока до 3 А переменного напряжения до 220 В или постоянного до 28 В, универсальный четвертый выход в режиме управления электронным реле обеспечивает при срабатывании /отпускании уровни +0…1 и +20…25 В при токе не более 30 мА;
- Интерфейс RS485 для связи с персональным компьютером;
- Двухстрочное жидкокристаллическое (ЖКИ) табло с подсветкой. Включение подсветки происходит при нажатии любой клавиши, отключение по истечении 1,5 мин после последнего нажатия любой из клавиш;
- Пятизначное светодиодное табло для индикации результата измерения в единицах измеряемой физической величины;
- Светодиодную линейку (барграф) для аналогового представления результата измерения. Высота светового столба пропорциональна результату измерения в процентах от диапазона измерения (только для приборов исполнения А20).
Пример записи приборов при заказе:
Прибор регистрирующий ДИСК 250М–А20R0 5 штук
Кроме того, дополнительно можно заказать:
— комплект принципиальных электрических схем прибора по форме: «Комплект схем прибора регистрирующего ДИСК 250М. 2.556.086 Э3». «Прибор регистрирующий ДИСК 250М. Руководство по среднему ремонту. 2.556.086 РС»;
— преобразователь интерфейсов АТМ3510 («Преобразователь интерфейсов USB/RS485»).
Для работы приборов с датчиками, расположенными во взрывоопасной зоне, необходимо заказать барьер искрозащиты.
Пример заказа:
Барьер искрозащиты РИФ-П1113-DIN, УХЛ3, 1 шт.
Барьер безопасности РИФ-П1141-DIN, УХЛ3, 1 шт.
Барьер безопасности РИФ-П1142-DIN, УХЛ3, 1 шт.
