Фланцевые защитные гильзы с цельноточеным защитным чехлом.
Гильзы защитные фланцевые с цельноточеным защитным чехлом ГЗФ-01, ГЗФ-02 предназначены для защиты термопреобразователей от воздействия среды в газовых, паровых и жидкостных потоках при их монтаже в емкости под давлением, на трубопроводы или другие объекты. Условное давление, PN=1, 1,6, 2,5, 4, 6,3, 10, 16, 20 МПа.
Материал гильз: сталь 12Х18Н10Т; 08Х18Н10Т; 12Х1МФ.

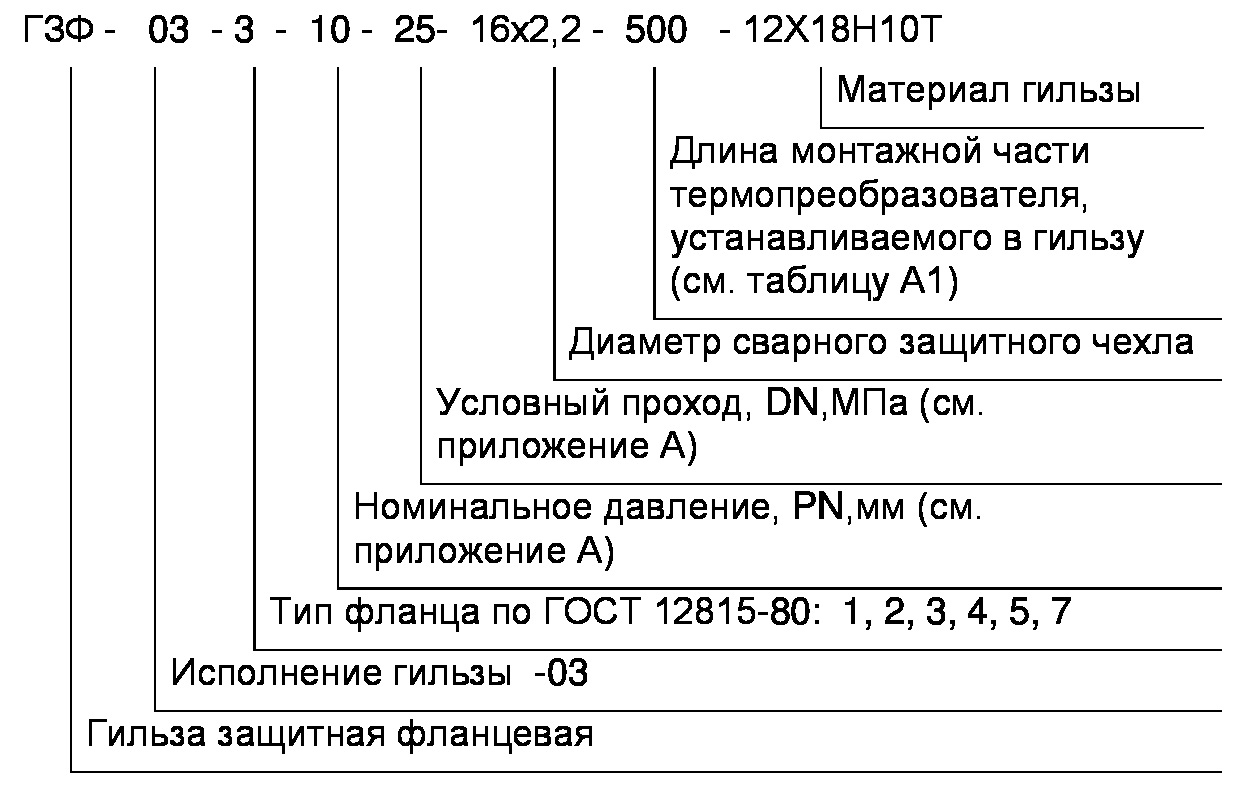

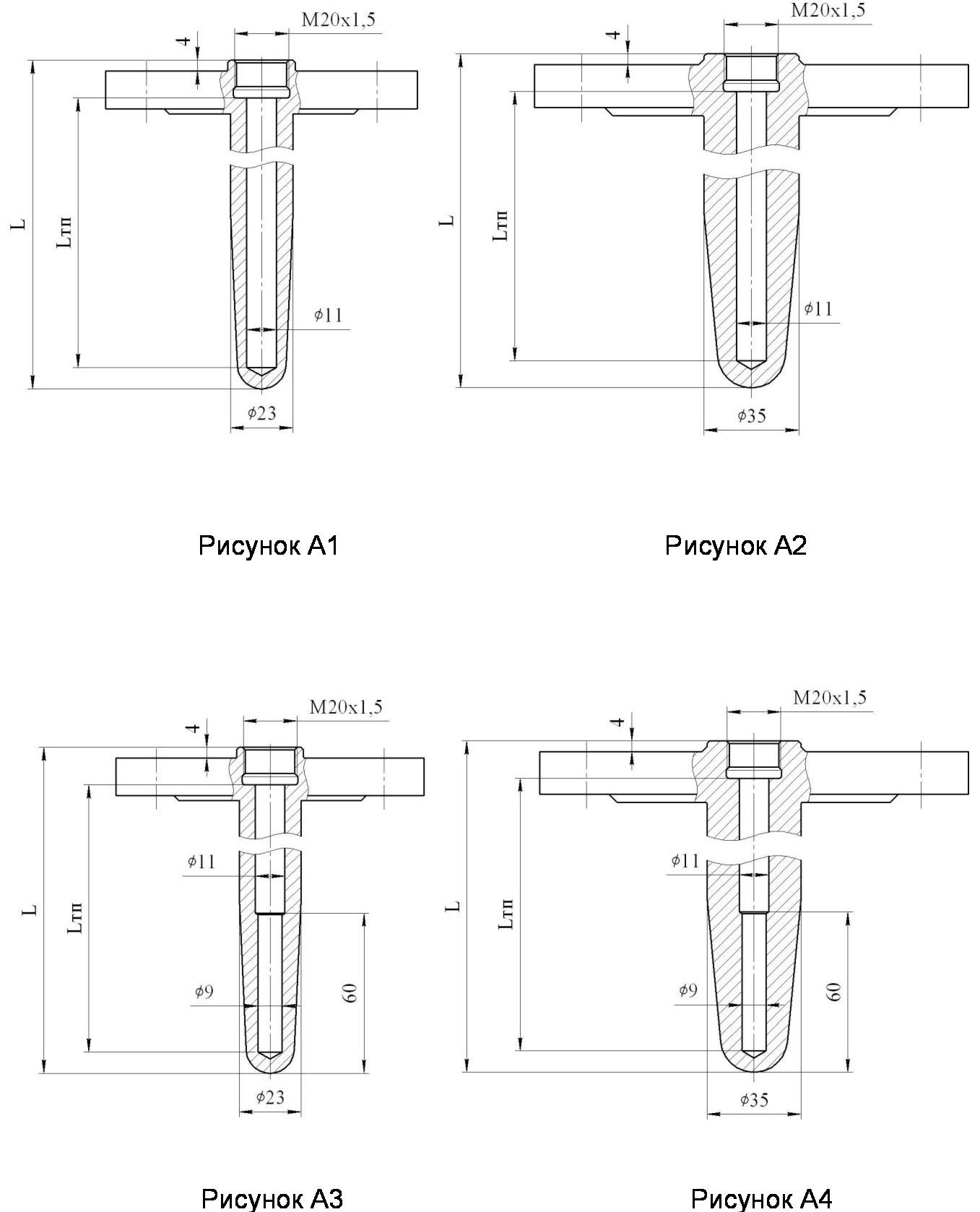

Габаритные размеры ГЗФ-01:
Габаритные размеры ГЗФ-02:
Номинальное давление (PN, МПа):
1; 1,6; 2,5; 4; 6,3; 10; 16; 20.
Условный проход (DN, мм):
25; 32; 40; 50; 65; 80.
Таблица А1. Размер L и масса для гильз с цельноточеным защитным чехлом ГЗФ-01; -02;
|
Длина монтажной части термопреобразователя, Lтп, мм* |
L, мм |
Масса, кг |
|
|
Ø23, мм |
Ø35, мм |
||
|
120 |
142 |
144 |
от 1,44 до 40 |
|
160 |
182 |
184 |
|
|
200 |
222 |
224 |
|
|
250 |
272 |
274 |
|
|
320 |
342 |
344 |
|
|
400 |
422 |
424 |
|
|
500 |
522 |
524 |
|
|
630 |
652 |
654 |
|
|
800 |
822 |
824 |
|
|
1000 |
1022 |
1024 |
|
*Допускается любая длина в указанном диапазоне
Таблица А2. Допустимые скорости потоков в зависимости от плотности среды и длины монтажной части термопреобразователя Lтп, мм*.
|
Диаметр чехла D, мм |
Температура, оС |
Плотность среды кг/м3 |
Монтажная длина Lтп, мм |
|||||
|
200 |
250 |
320 |
400 |
500 |
630 |
|||
|
Допустимая скорость потока, м/с |
||||||||
|
23 |
20-400 |
1000 |
13,1 |
10,3 |
8,0 |
6,3 |
5,0 |
4,0 |
|
100 |
42 |
33 |
25 |
20 |
16 |
12,5 |
||
|
10 |
131 |
103 |
80 |
63 |
50 |
40 |
||
|
400-600 |
1000 |
9,9 |
7,8 |
6,0 |
4,7 |
3,8 |
3,0 |
|
|
100 |
31 |
25 |
19 |
15 |
12 |
9,8 |
||
|
10 |
99 |
78 |
60 |
47 |
38 |
30 |
||
|
35 |
20-400 |
1000 |
19 |
16 |
12,5 |
9,5 |
8 |
6,0 |
|
100 |
60 |
50 |
40 |
31 |
25 |
20 |
||
|
10 |
140 |
140 |
125 |
95 |
80 |
60 |
||
|
400-600 |
1000 |
16 |
12 |
9,5 |
7,5 |
6 |
4,6 |
|
|
100 |
48 |
38 |
30 |
23 |
18 |
15 |
||
|
10 |
140 |
120 |
95 |
75 |
60 |
41,3 |
||
Тип фланца
| Исполнение |
Тип фланца по ГОСТ 12815-80 |
Тип фланца по ГОСТ 33259 |
Эскизы привалочных поверхностей |
| с соединительным выступом | 1 | B |  |
| с выступом | 2 | E |  |
| с впадиной | 3 | F |  |
| с шипом | 4 | C | |
| с пазом | 5 | D |  |
| под прокладку овального сечения | 7 | J |  |
