Комплект термометров сопротивления (бескорпусные термометры с НСХ Pt100).
Комплект — 2 шт.
Предназначены для измереня температуры и разности температуры воды в прямом и обратном трубопроводах водяных систем теплоснабжения в составе теплосчетчиков.
Измерение температуры и разности температур воды в прямом и обратном трубопроводах водяных систем теплоснабжения в составе теплосчетчиков.
HCX термометров комплекта по ГОСТ 6651:
Конструктивные особенности:
КТСП-0196-05:

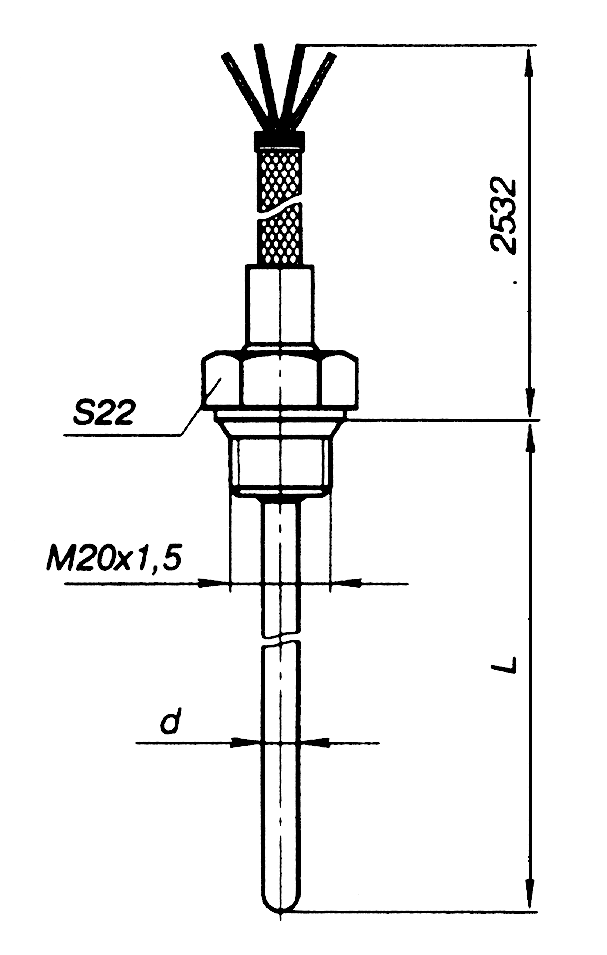

Без головки, с кабельным выводом ι = 2500 мм.
Защитная арматура Ø6 мм — с приваренным штуцером М20х1,5.
Предел допускаемых отклонений термометров комплекта от НСХ, °С
|
А |
±[0,15+0,002(t)] |
- |
|
В |
±[0,3+0,005(t)] |
±[0,25+0,0035(t)] |
|
С |
- |
±[0,5+0,0065(t)] |
t — значение изменяемой температуры
Класс допуска комплекта: 1 или 2 по ТУ 4211-050-00226253-2005.
|
тип и исполнение комплекта |
Показатель |
Условное |
Ресурс, ч. |
|
ТСП-0196-05 |
20 |
0,4 |
10 000 |
| Tип и исполнение комплекта |
Класс допуска комплекта по ТУ 4211-050-00226253-2005 (класс допуска термометра по ГОСТ 6651) |
Диапазоны измеряемых температур/диапазон разности температур, °С | НСХ термометров по ГОСТ 6651 | Схема соединений по ГОСТ 6651 | Длина монтажной части L, мм | Материал защитной арматуры |
| ТСП-0196-05 | 1(B), 2(B) | 0...+160/5...155 | 1Pt100 | 4 | 80, 100, 120, 160, 200, 250, 320, 500 |
12Х18Н10Т или 08X13* |
Возможно изготовление по отдельному заказу с поверкой с другими длинами, находящимися в интервале длин монтажной части, указанных в таблице, а так же следующими схемами 3, 4, с НСХ Pt100, Pt500, Pt1000.
Предназначены для измереня температуры и разности температуры воды в прямом и обратном трубопроводах водяных систем теплоснабжения в составе теплосчетчиков.
Комплекты термопреобразователей сопротивления КТСП
Комплект термопреобразователей сопротивления ктсп н pt100 – устройство, представленное в виде измерительного прибора для определения разницы температурных показателей. Данные комплекты термопреобразователей сопротивления применяются в подающих и обратных трубопроводах комплексов теплоснабжения.
Приборы серии КТСП-Н адаптированы под использование в различных узлах коммерческого учета теплоэнергии и водоснабжения. Термопреобразователи сопротивления ктсп н pt100 находят применение как в общедомовых теплосчетчиках, так и в промышленных.
Комплекты термопреобразователей ктсп с сертификатами соответствия и качества представлены в каталоге компании ТЕПЛОПРИБОР.
Спецификации устройств термопреобразователей сопротивления КТСП н pt100
Данные приборы - термопреобразователь ктсп, устанавливаются непосредственно на трубопровод при использовании специальных инструментов (защитных гильз и приварных бобышек). В отдельных случаях для их монтажа могут использоваться элементы крепежа, идущие в наборе с измерительным прибором.
Комплект термопреобразователей сопротивления pt100 пломбируется через специальное отверстие, выполненное в штуцере. Соединить прибор с внешними устройствами можно через кабель подходящего сечения с нужным количеством проводов. В процессе соединения необходимо соблюдать схему подключения.
Цели использования термопреобразователей сопротивления ктсп н
Прежде всего комплекты термопреобразователей сопротивления ктсп н применяются для определения температурных показателей (и разницы температур воды). Их главное предназначение – измерения в прямых и обратных трубопроводах водяного теплоснабжения.
Преимущества:
- Интервал поверки – не менее 5 лет.
- Соответствие действующим стандартам и нормам безопасности.
- Поверка строго в аккредитованных лабораториях.
- Гарантия от производителя.
- Средний срок службы – от 10 лет.
- Высокая точность измерений.
- Адаптированность под общедомовые и промышленные счетчики.
- Удобство в использовании.
