Предназначены для измерения температуры твердых тел (промышленных агрегатов), газообразных и жидких химически неагрессивных сред.
Диапазон измерения
| КТХА- 0299-00,-01,-02, -03, -06 |
-40…+800 °С (t ном.=+600°С) |
| КТХА- 0299-02-Т5,КТХА- 0299-03-Т5-01,-02, КТХА- 0299-06-Т5 |
|
| для кабеля d1,5; d2; d3 |
-40…+1000 °С (t ном.=+750°С) |
| для кабеля d4; d4,5; d6 |
-40…+1100 °С (t ном.=+850°С) |
| для кабеля d1,5; d2; d3 |
-40…+1000 °С (t ном.=+750°С) |
| для кабеля d4; d4,5; d6 |
-40…+1100 °С (t ном.=+850°С) |
| КТХК-0299 -00,-01,-02, -03, -06 |
-40…+600 °С (t ном.=+450°С) |
| КТНН-0299 -00,-01,-02, -03, -06 |
-40…+1250 °С (t ном.=+1000°С) |
| КТЖК-0299 -02, -03, -06 |
-40…+750 °С (t ном.=+600°С) |

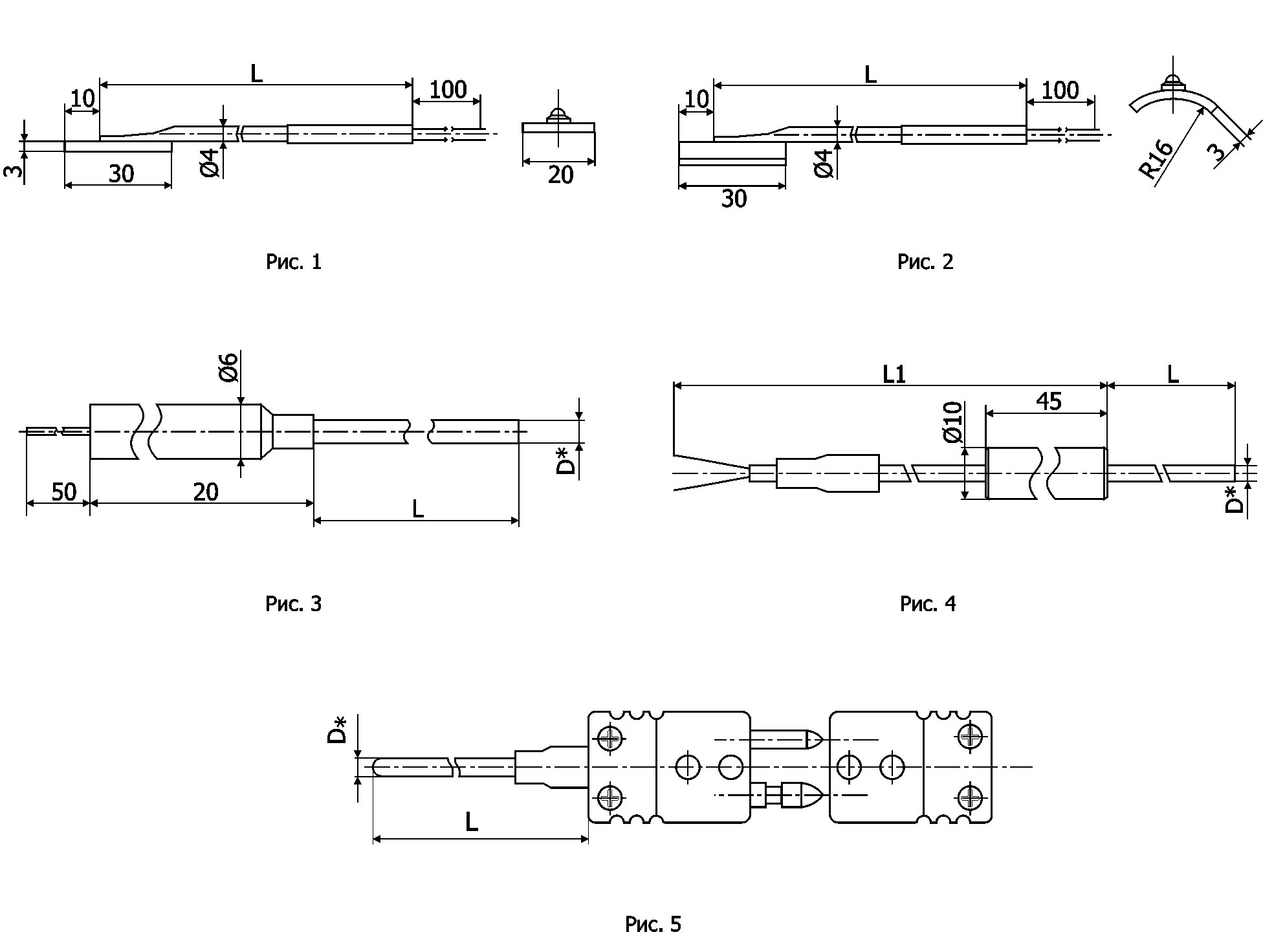

| Тип и исполнение датчиков |
Конструктивные особенности |

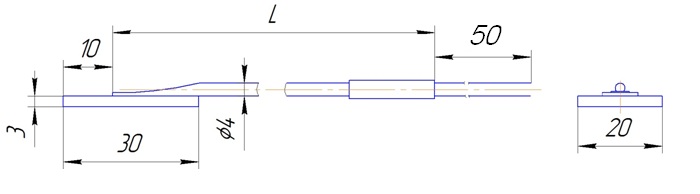

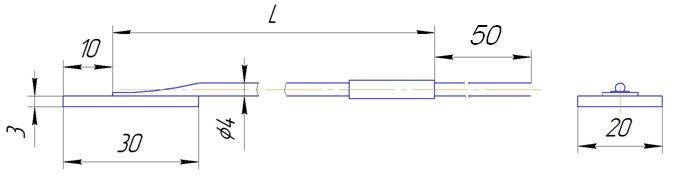

| КТХА/КТХК/КТНН-0299 |
Термопарный кабель Ø4 мм в минеральной изоляции с оболочкой из стали 12Х18Н10Т (AISI 321), с плоской контактной пластиной 20х30 мм толщиной 3 мм из стали 12Х18Н10Т. Рабочий спай не изолирован. Для КТНН-0299 оболочка Nicrobel. |

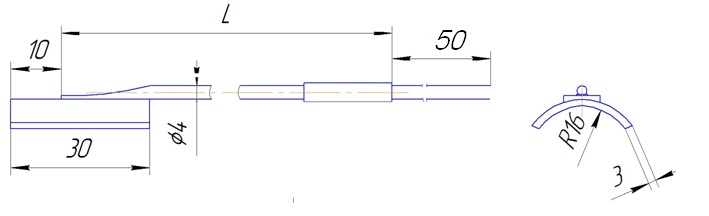

| КТХА/КТХК/КТНН-0299-01 |
То же, что КТХА-0299, но контактная пластина выгнута по R16. |
| КТХА/КТХК/КТЖК/КТНН-0299-02 |
Термопарный кабель в минеральной изоляции с оболочкой из стали 12Х18Н10Т (AISI 321). Рабочий спай изолирован. Для КТНН-0299-02 оболочка — Nicrobel. |
| КТХА/КТХК/КТЖК/КТНН-0299-03 |
Термопарный кабель в минеральной изоляции с оболочкой из стали 12X18H10T (AISI 321) с удлиненным кабелем. Рабочий спай изолирован. Для КТНН-0299-03 оболочка кабеля — Nicrobel. |
