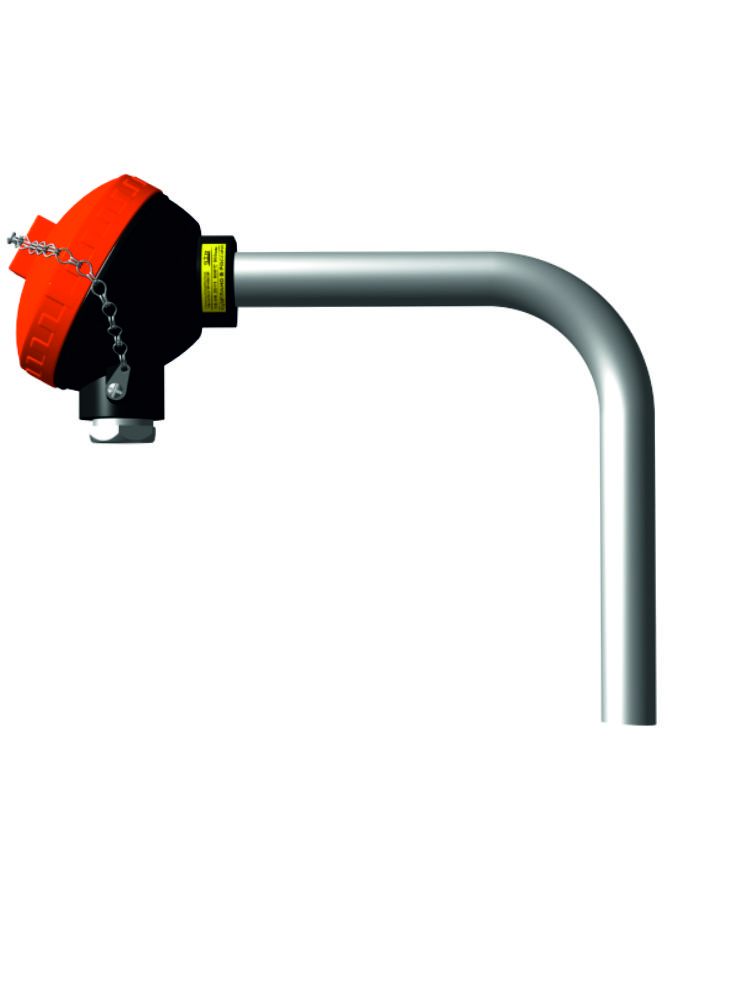

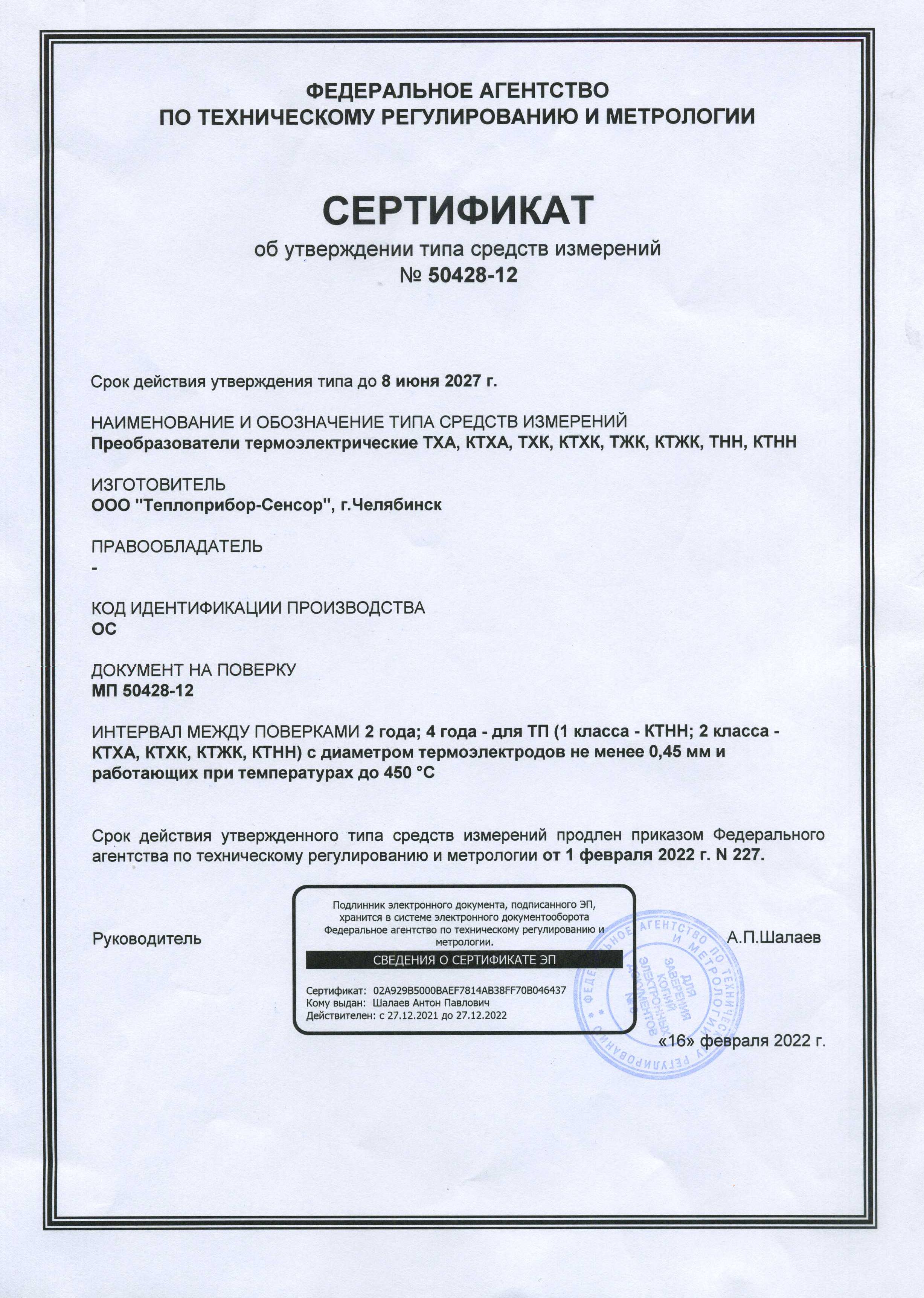

Преобразователи термоэлектрические ТХА/ТЖК-0192-CК, ТХА/ТЖК-1392СК, предназначены для измерения температуры газообразных или жидких химически неагрессивных, а также агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.
ТП могут иметь исполнения:
— невзрывозащищенное;
— взрывозащищенное с видом защиты «искробезопасная электрическая цепь»
ТП взрывозащищенного исполнения имеют маркировку по взрывозащите «0 Ехia IIC Т6 Х».
Модификации термопар
Условное обозначение исполнения ТП |

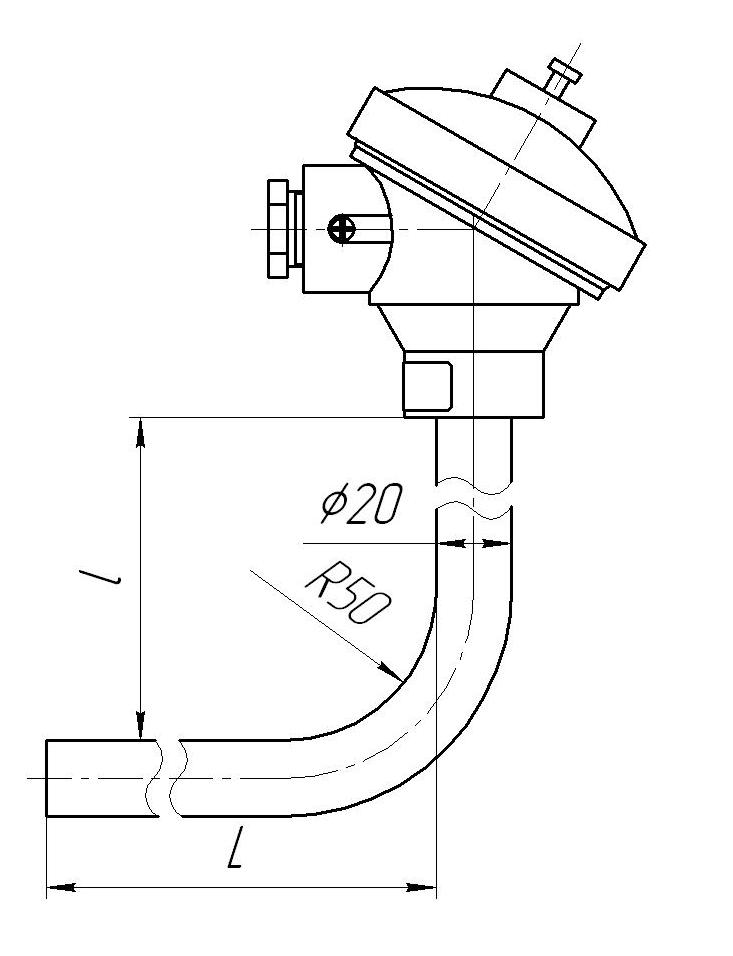

Рисунок
|
Длина погружной части L, мм |
Диаметр защитной арматуры ТП, мм |
Показатель тепловой инерции, сек. |
1ЧЭ:
ТХА-0192-СК, ТХА-0192-СК-Т,
ТХА-0192-СК-Т1,
ТХА-0192-СК-Т2,
ТХА-0192-СК-Т3,
ТХА-0192-СК-Т4,
ТЖК-0192-СК,
ТЖК-0192-СК-Т,
ТЖК-0192-СК-Т1,
ТЖК-0192-СК-Т2,
ТЖК-0192-СК-Т3,
ТЖК-0192-СК-Т4
2ЧЭ:
ТХА-1392-СК,
ТХА-1392-СК-Т,
ТХА-1392-СК-Т1,
ТХА-1392-СК-Т2,
ТХА-1392-СК-Т3,
ТХА-1392-СК-Т4,
ТЖК-1392-СК,
ТЖК-1392-СК-Т,
ТЖК-1392-СК-Т1,
ТЖК-1392-СК-Т2,
ТЖК-1392-СК-Т3,
ТЖК-1392-СК-Т4
|
 |
500(400),
1000(800),
1600(1250)
|
20 |
180 |
Модификации исполнений в зависимости от материала защитной арматуры
Условное обозначение исполнения |
Марка материала защитной арматуры ТП |
Рабочий диапазон измеряемых температур, °С |
Номинальная температура применения, °С |
Ресурс,
ч, не менее |
ТХА-0192-СК,
ТХА-1392-СК
|
Сталь 12Х18Н10Т |
-40...+800 |
600 |
20000 |
ТХА-0192-СК-Т,
ТХА-1392-СК-Т |
Сталь 15Х25Т |
-40...+1000 |
800 |
ТХА-0192-СК-Т1,
ТХА-1392-СК-Т1 |
Сталь 10Х23Н18 |
-40...+1000 |
ТХА-0192-СК-Т2,
ТХА-1392-СК-Т2 |
Сталь 08Х20Н14С2 |
-40...+900 |
700 |
ТХА-0192-СК-Т3,
ТХА-1392-СК-Т3 |
Сплав ХН45Ю |
-40...+1100 |
1000 |
ТХА-0192-СК-Т4,
ТХА-1392-СК-Т4 |
Сталь 10Х17Н13М2Т |
-40...+900 |
700 |
ТЖК-0192-СК,
ТЖК-0192-СК-Т,
ТЖК-0192-СК-Т1,
ТЖК-0192-СК-Т2,
ТЖК-0192-СК-Т3,
ТЖК-0192-СК-Т4,
ТЖК-1392-СК,
ТЖК-1392-СК-Т,
ТЖК-1392-СК-Т1,
ТЖК-1392-СК-Т2,
ТЖК-1392-СК-Т3,
ТЖК-1392-СК-Т4 |
Стали:
12Х18Н10Т, 15Х25Т, 10Х23Н18, 08Х20Н14С2,
сплав
ХН45Ю,
10Х17Н13М2Т |
-40...+750 |
600 |
