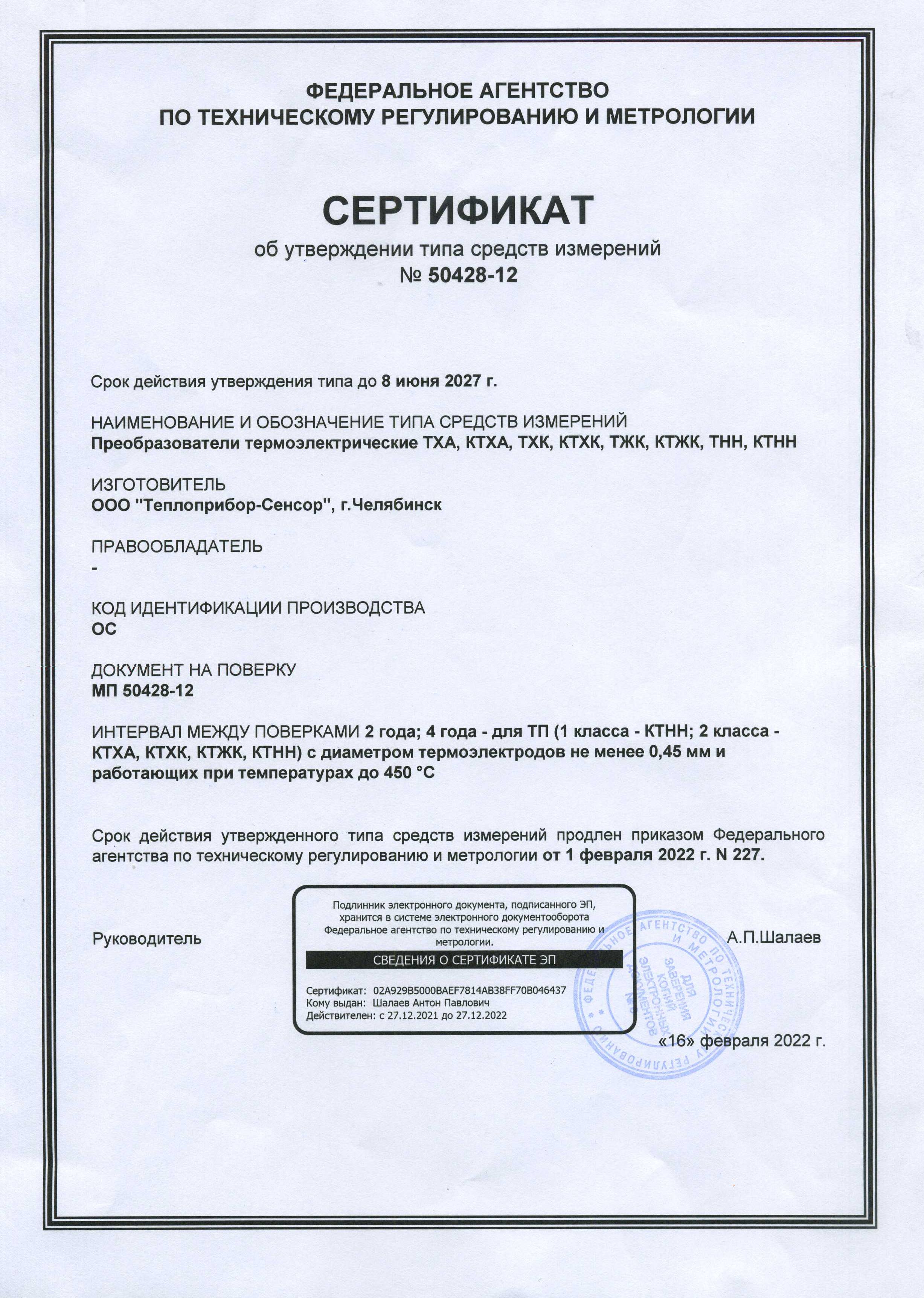

Преобразователи термоэлектрические предназначены для измерения температуры газообразных или жидких химически неагрессивных, а также агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.
ТП могут иметь исполнения:
- невзрывозащищенное;
- взрывозащищенное с видом защиты «искробезопасная электрическая цепь».
ТП взрывозащищенного исполнения имеют маркировку по взрывозащите 0ЕхiaIICТ6Х.
Диапазон измерения
| ТХК-0192К, -КМ1; -1192К, -КМ1 |
-40…+600 °С |
ТЖК-0192К, -КТ...-КТ4 -КМ1, -КТМ1...-КТ4М1; -1192К,
-КТ...-КТ4 -КМ1, -КТМ1...-КТ4М1 |
-40…+750 °С |
| ТХА-0192К, -КМ1; -1192К, -КМ1 |
-40…+800 °С |
| ТХА-0192КТ2, -КТ4, -КТ2М1, -КТ4М1; -1192КТ2, -КТ4, -КТ2М1, -КТ4М1 |
-40…+900 °С |
| ТХА/ТНН-0192КТ, -КТ1, -КТМ1, -КТ1М1; -1192КТ, -КТ1, -КТМ1, -КТ1М1 |
-40…+1000 °С |
| ТХА-0192КТ3, -КТ3М1; -1192КТ3, -КТ3М1 |
-40…+1100 °С |
Класс допуска
для ТХА/ТНН/ТЖК — 1, 2;
для ТХК — 2.
В зависимости от материала защитной арматуры рекомендуются следующие измеряемые среды:
|
Материал защитной арматуры |
Измеряемая среда |
|
Сталь
12Х18Н10Т |
Окислительные газовые среды, газовые потоки, разбавленные растворы азотной, уксусной кислот, щелочей и солей.
При температуре до +800 ºС — неподвижные окислительные газовые среды, при температуре до +600 ºС — газовые потоки, при наличии механических нагрузок. Не рекомендуются серосодержащие среды, а также соляная, серная, плавиковая, горячая фосфорная и кипящие органические кислоты. |
|
Сталь
15Х25Т (Т) |
Газовые и жидкостные агрессивные среды, установки пиролиза. Топочные газы. Не рекомендуется воздействие ударных нагрузок, и температуры +400…+700 °С (из-за склонности стали к отпускной хрупкости).
Сталь — магнитная и устойчива к серосодержащим средам. |
|
Сталь
10Х23Н18 (Т1) |
Установки для конверсии метана, пиролиза. Не рекомендуются температуры +600…+800 ºС (из-за склонности стали к отпускной хрупкости).
Сталь — немагнитная, не устойчива к серосодержащим средам. |
|
Сталь 08Х20Н14С2(Т2) |
Науглероживающие среды, печи цементации. |
|
Сплав ХН45Ю (Т3) |
Неподвижная окислительная газовая среда, газовые потоки, наличие механических нагрузок. |
|
Сталь
10Х17Н13М2Т (Т4) |
Агрессивная кислотная среда, включая действие растворов кипящей фосфорной, серной, 10%-ной уксусной кислоты и сернокислые среды до температуры +400 ºС. |
| ТХА/ТХК/ТЖК/ТНН-0192К |

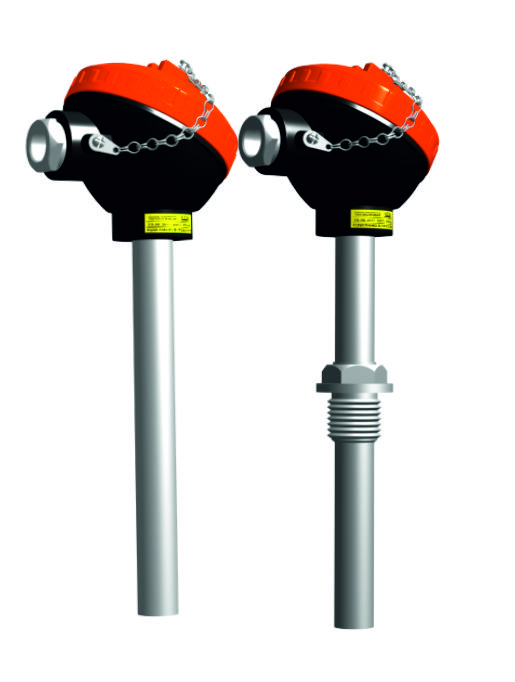

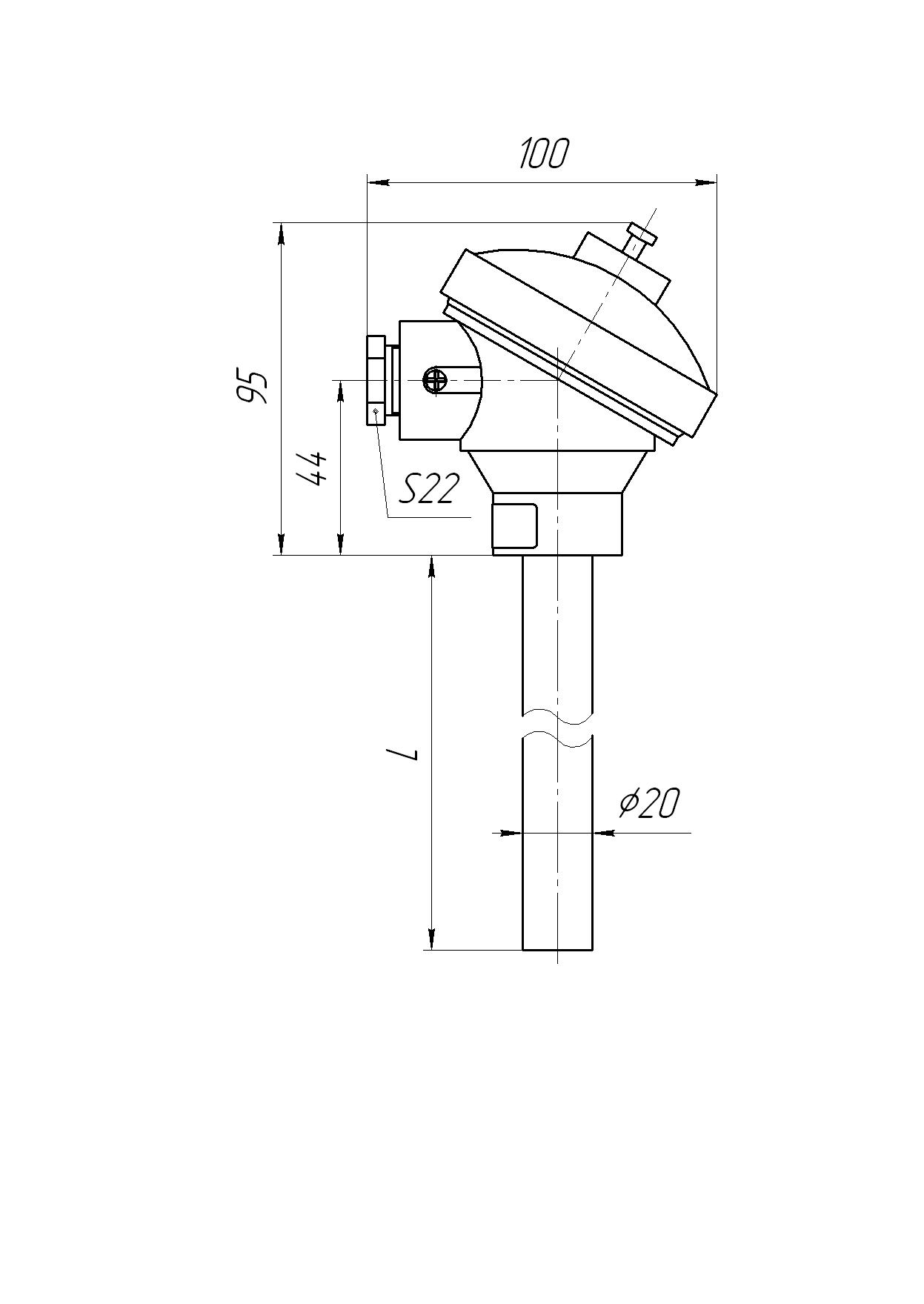

Материал головки — алюминиевый сплав (BUZ-L на защелке). Защитная арматура Ø20 мм, без штуцера. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0,4 МПа. |
| ТХА/ТХК/ТЖК/ТНН-0192КМ1 |

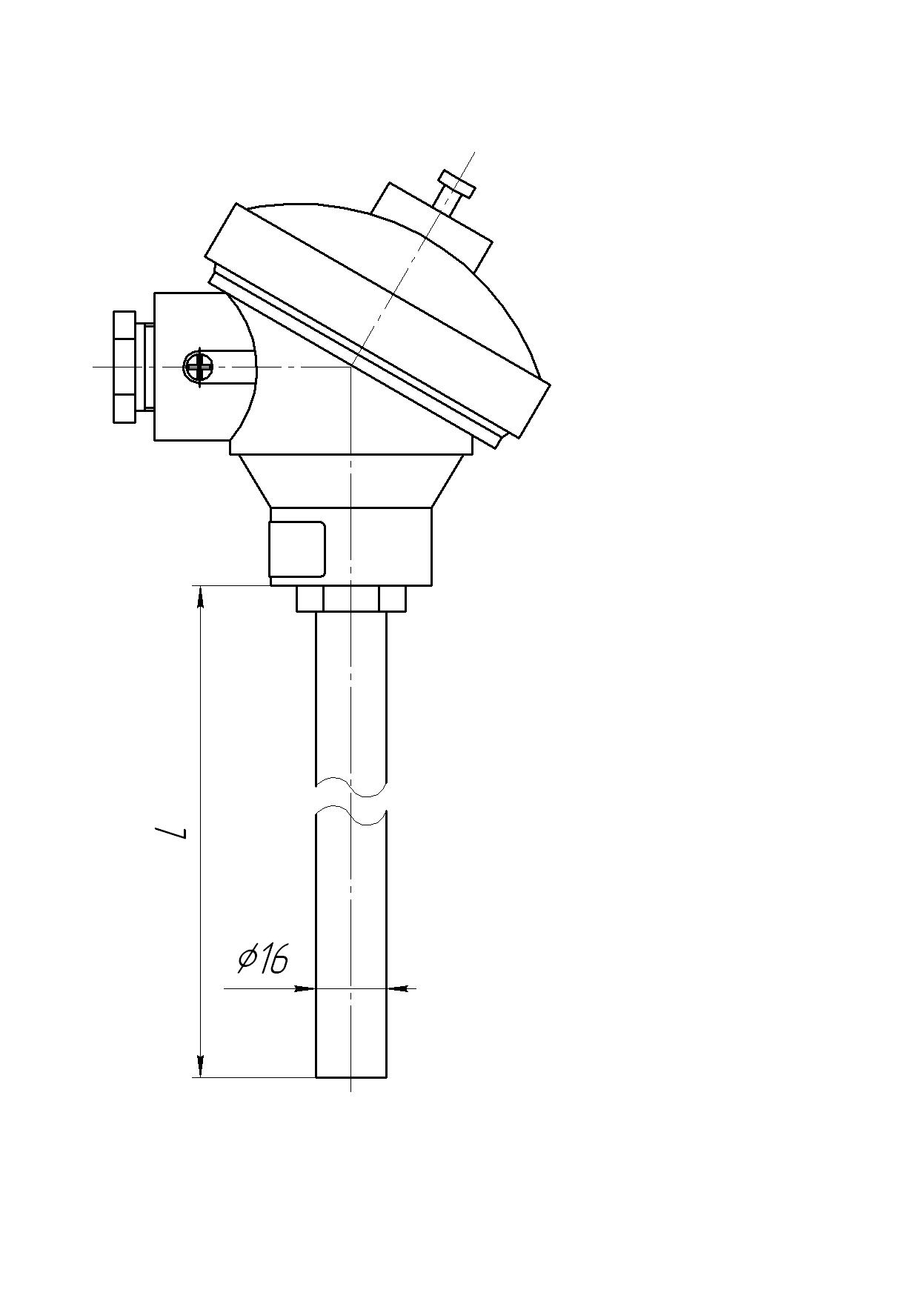

Материал головки — алюминиевый сплав (KNA на резьбе). Защитная арматура Ø16 мм, без штуцера. Рабочий спай изолирован. Условное давление измеряемой среды Ру=0,4 МПа. |
ТХА/ТХК/ТЖК/ТНН-1192К |

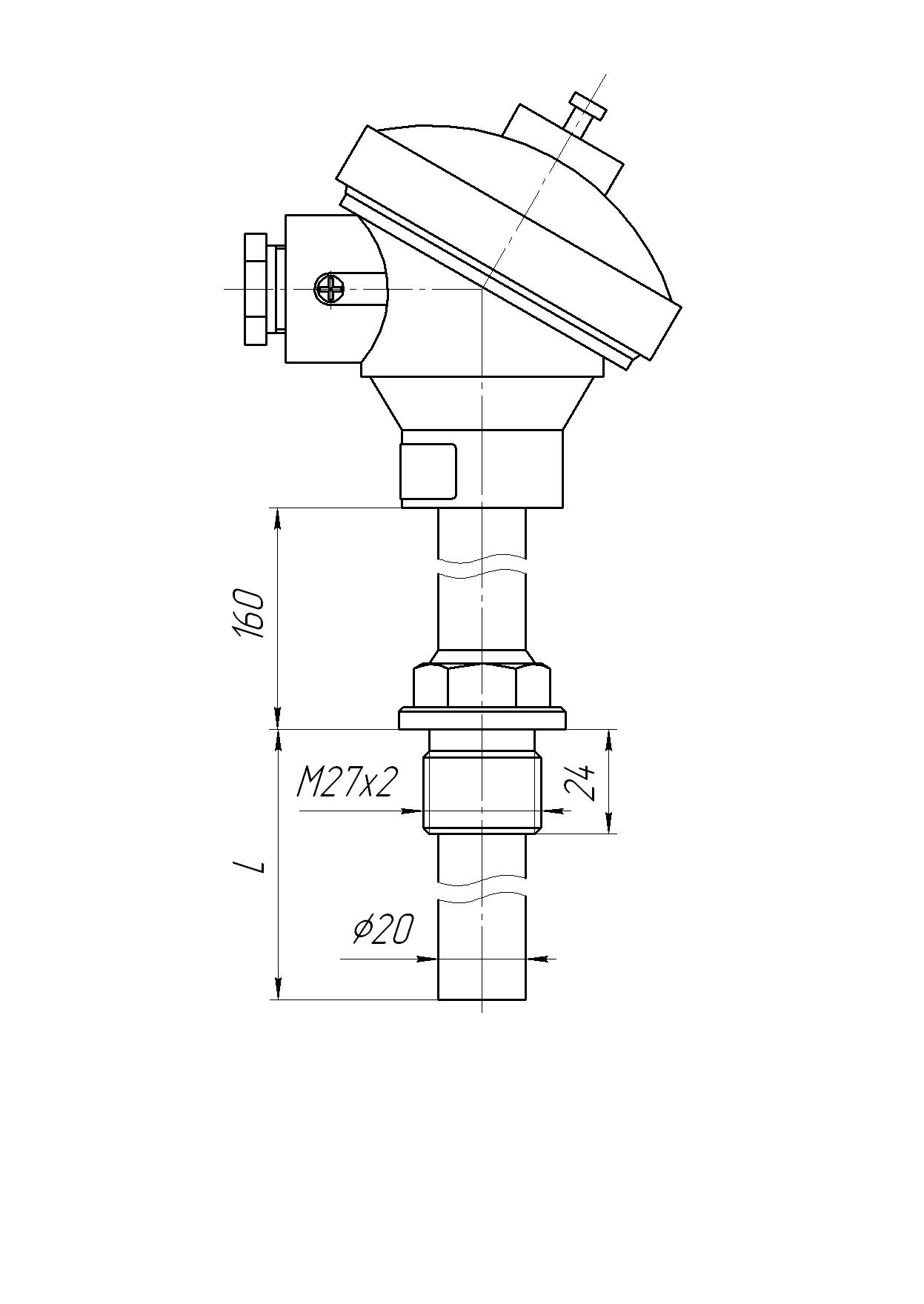

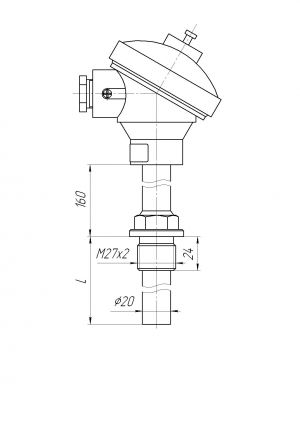

Материал головки — алюминиевый сплав (BUZ-L на защелке). Защитная арматура Ø20 мм, со штуцером М27х2. Рабочий спай изолирован. Условное давление измеряемой среды Ру=6,3 МПа. |
ТХА/ТХК/ТЖК/ТНН-1192КМ1 |

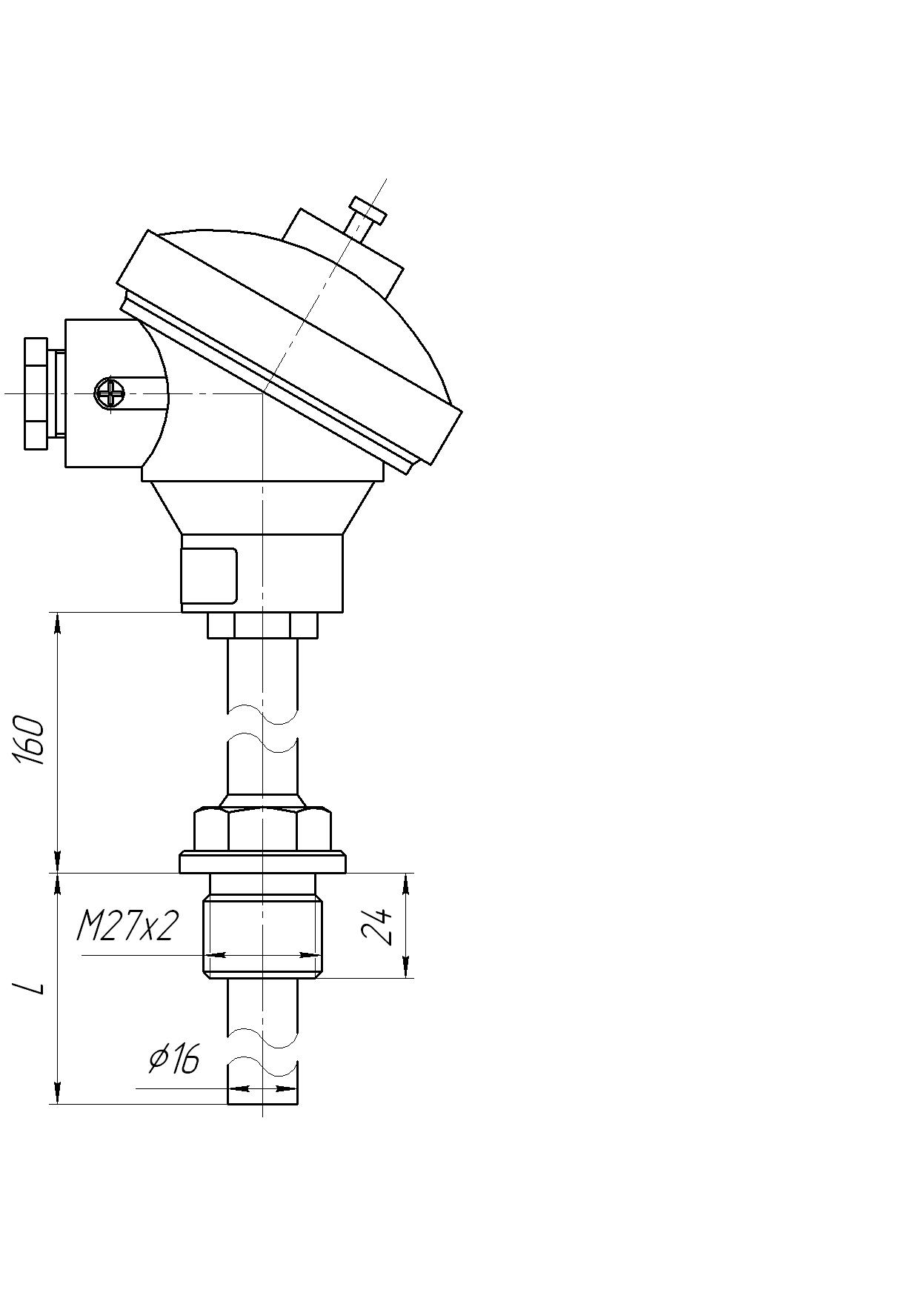

Материал головки — алюминиевый сплав (KNA на резьбе). Защитная арматура Ø16 мм, со штуцером М27х2. Рабочий спай изолирован. Условное давление измеряемой среды Ру=6,3 МПа. |
