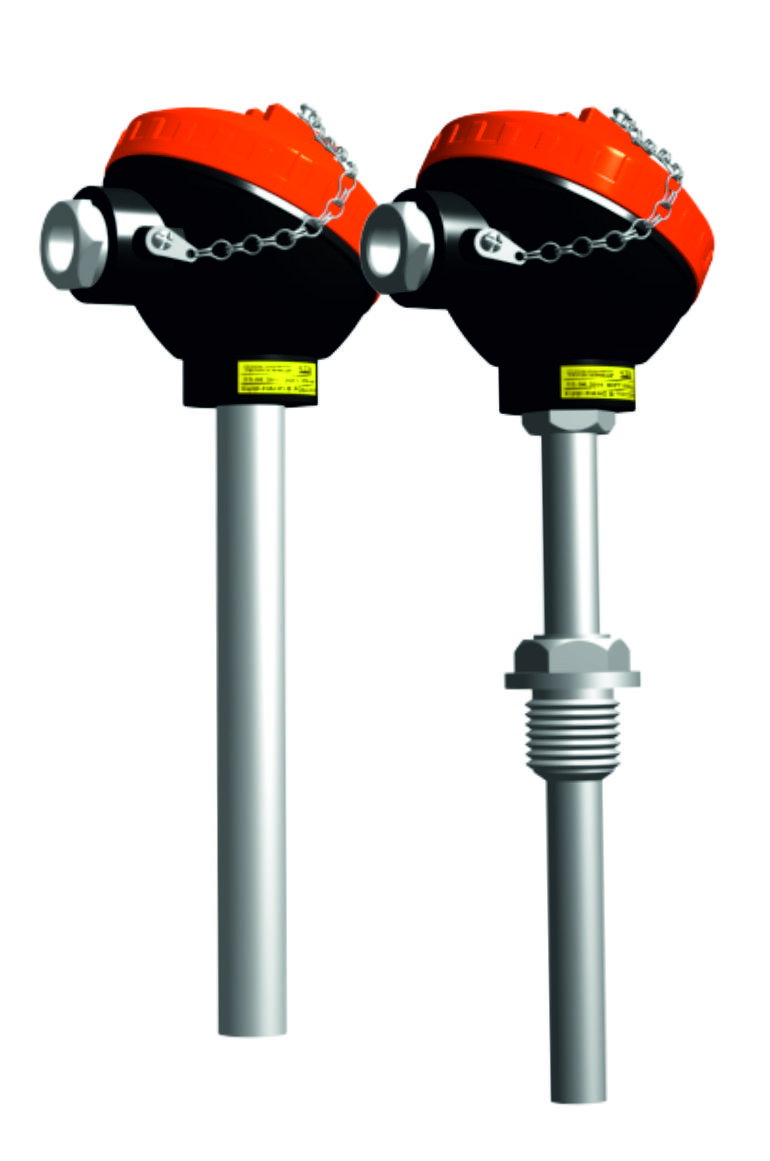

ТНН-0199-К, -0199-01K

Высокотемпературные датчики с кабельной вставкой.

ГарантияДо 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты изготовления, в пределах ресурса.

Конфигурация и заказ

Выберите необходимые опции

Тип присоединения к процессу

Без крепежных элементов

Штуцер

Исполнение

00
К

01
01К

Материал арматуры/оболочки кабеля

10Х23Н18
Т1

ХН45Ю
Т3

Температурный диапазон

-40 ... +1000 ºC

-40 ... +1250 ºC

Вид взрывозащиты

Без взрывозащиты

Exia
Ex

Длина монтажной части, (l), мм

160
160

200
200

250
250

320
320

400
400

500
500

630
630

800
800

1000
1000

1250
1250

1600
1600

2000
2000

2500
2500

3150
3150

Класс допуска чувствительного элемента

1
1

2
2

Добавить другое устройство

Сбросить конфигуратор

Добавить в заказ

Основные технические характеристики

Предназначены для измерения температуры газообразных и жидких, химически неагрессивных и агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.

Диапазон измерения:

ТНН-0199-К-Т1	-40…+1000 °С (t ном.=+800 °С)
ТНН-0199-К-Т3	-40…+1250 °С (t ном.=+1000 °С)

Класс допуска:

для ТНН — 1, 2.

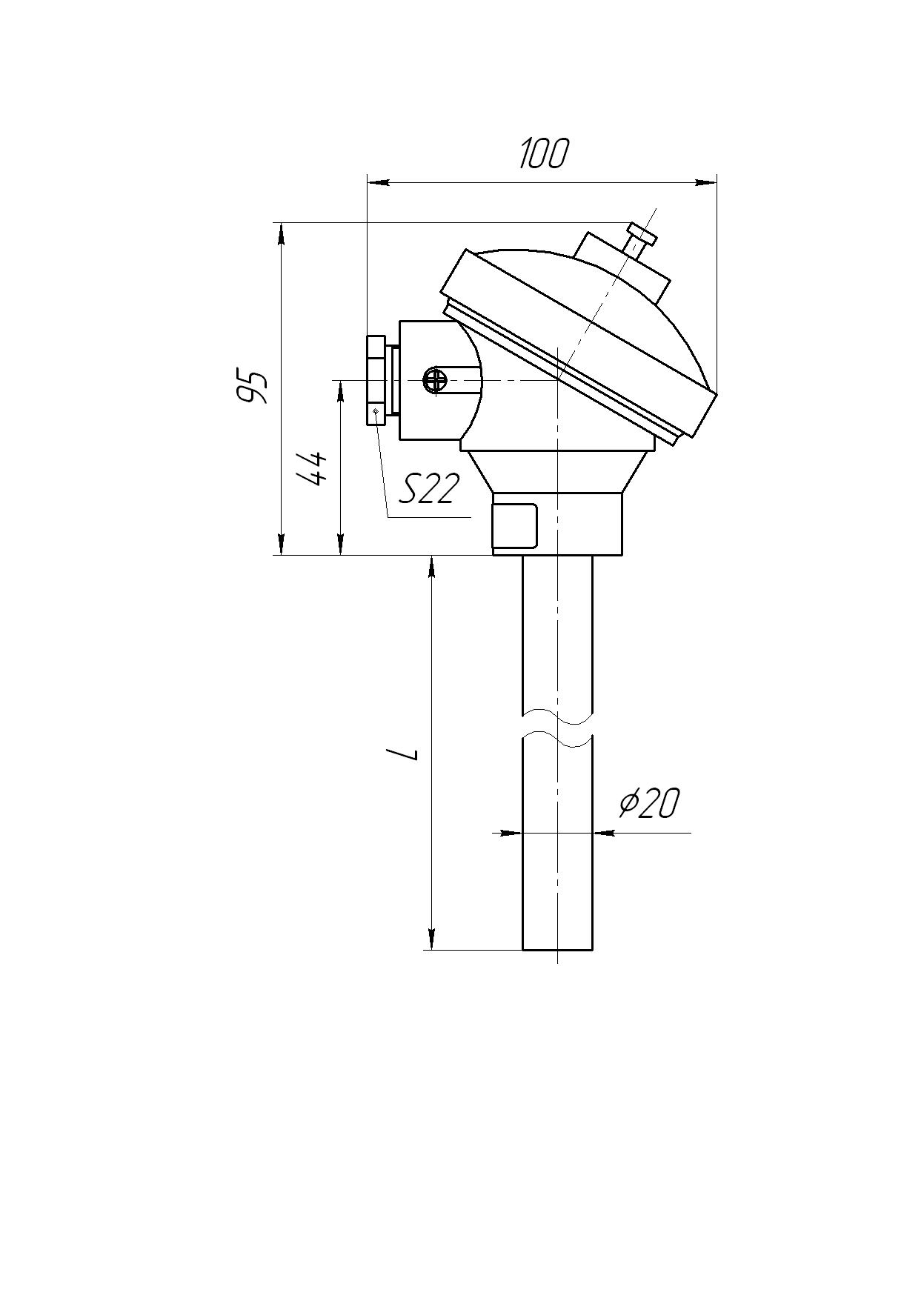

ТНН-0199-К

Материал головки — алюминиевый сплав. Материал защитной арматуры — сталь 10Х23Н18 (Т1), сплав ХН45Ю (Т3), без штуцера. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Рабочий спай изолирован.

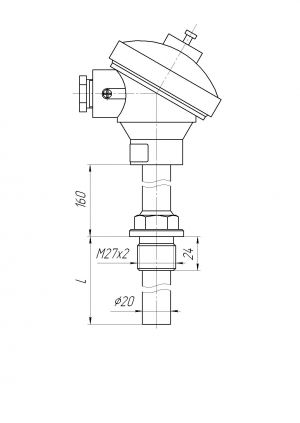

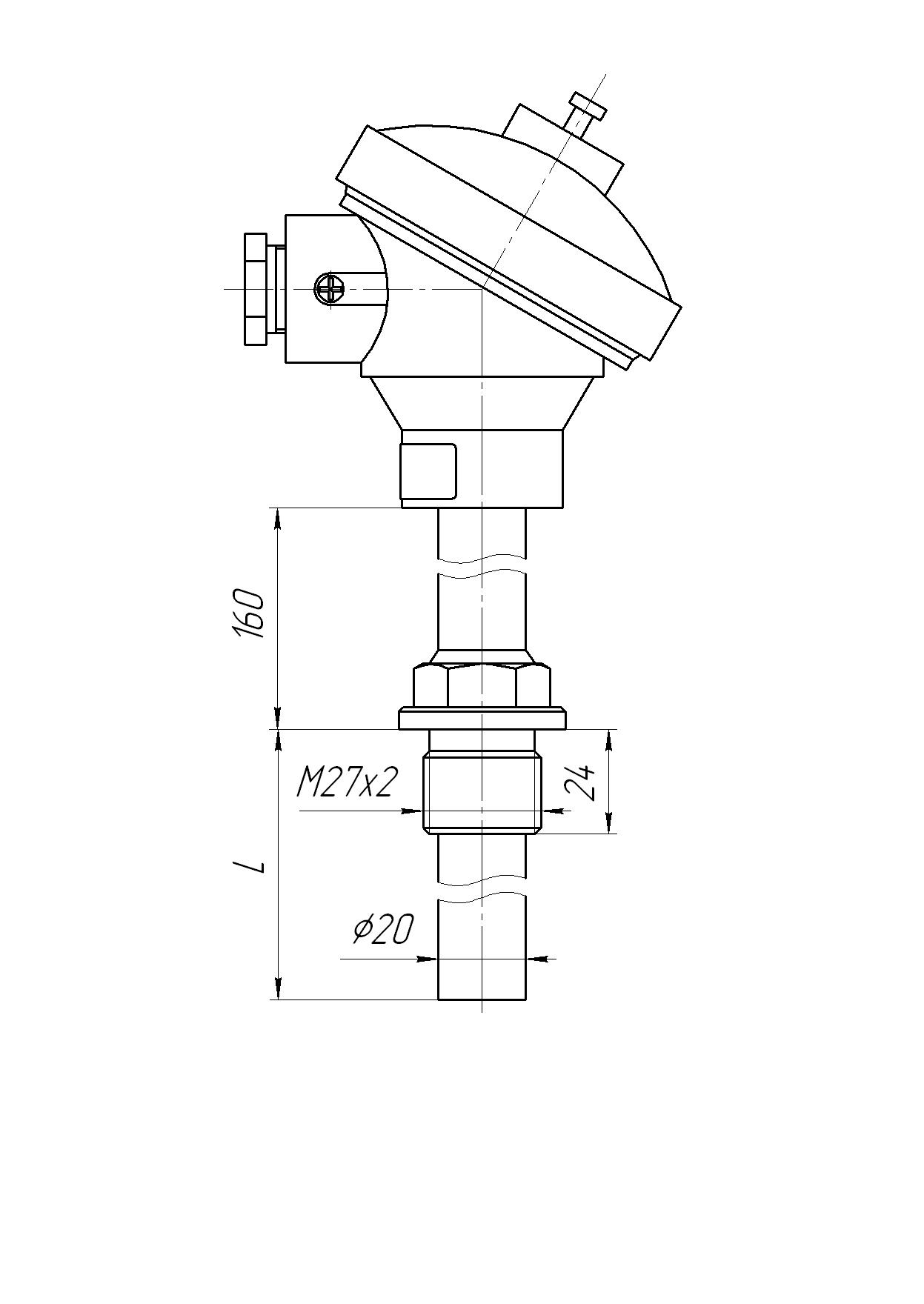

ТНН-0199-01К

Материал головки — алюминиевый сплав. Материал защитной арматуры — сталь 10Х23Н18 (Т1), сплав ХН45Ю (Т3), штуцер М27х2. В качестве чувствительного элемента применен импортный термопарный кабель 1-го класса. Рабочий спай изолирован.

Документы, ПО, опросные листы

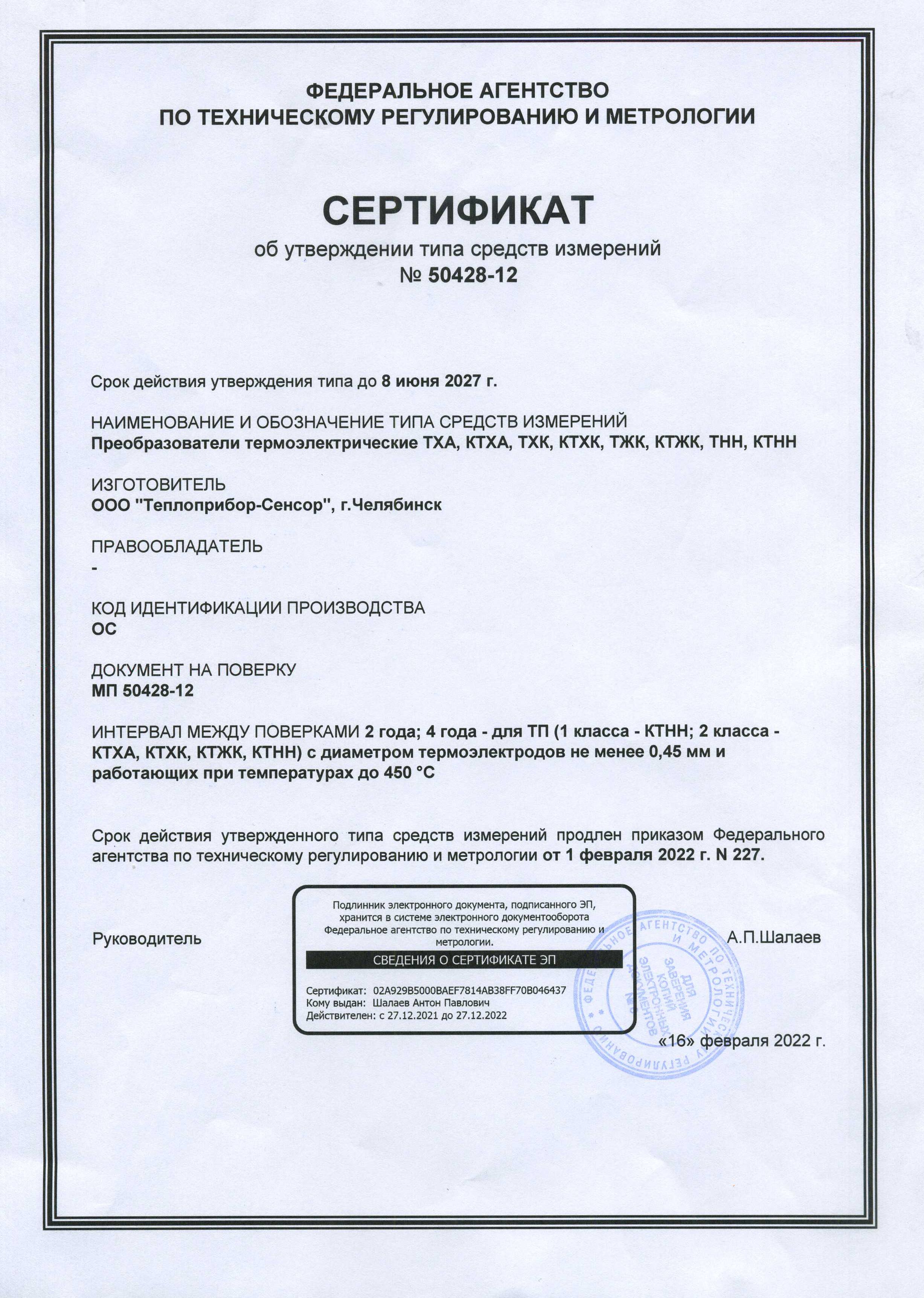

Сертификат соответствия по сейсмостойкостиФайл pdf, 3,13 МБ Сертификат соответствия SIL3Файл pdf, 2,2 МБ Сертификат соответствия ТР ТС 012/2011Файл pdf, 2,32 МБ Сертификат об утверждении типа средств измерений № 50428-12Файл jpeg, 1,13 МБ Руководство по эксплуатацииФайл , 0 МБ Опросный листФайл docx, 0,58 МБ Свидетельство об утверждении типа СИ (Казахстан), на русскомФайл pdf, 0,22 МБ Свидетельство об утверждении типа СИ (Казахстан), на казахскомФайл pdf, 0,22 МБ
