Защитные фланцевые гильзы со сварным защитным чехлом.
Гильзы защитные фланцевые с трубным сварным защитным чехлом ГЗФ-03 предназначены для защиты термопреобразователей от воздействия среды в газовых, паровых и жидкостных потоках при их монтаже в емкости под давлением, на трубопроводы или другие объекты. Условное давление, PN = 1, 1,6, 2,5, 4, 6,3, 10, 16, 20 МПа.
Материал гильз: 12Х18Н10Т; 08Х18Н10Т; 12Х1МФ.
Номинальное давление (PN, МПа):
1, 1,6, 2,5, 4, 6,3, 10, 16, 20.
Условный проход (DN, мм):
25, 32, 40, 50, 65, 80.
Тип фланца
| Исполнение |
Тип фланца по ГОСТ 12815-80 |
Тип фланца по ГОСТ 33259 |
Тип уплотнительных поверхностей |
| с соединительным выступом | 1 | B |  |
| с выступом | 2 | E |  |
| с впадиной | 3 | F |  |
| с шипом | 4 | C | |
| с пазом | 5 | D |  |
| под прокладку овального сечения | 7 | J |  |

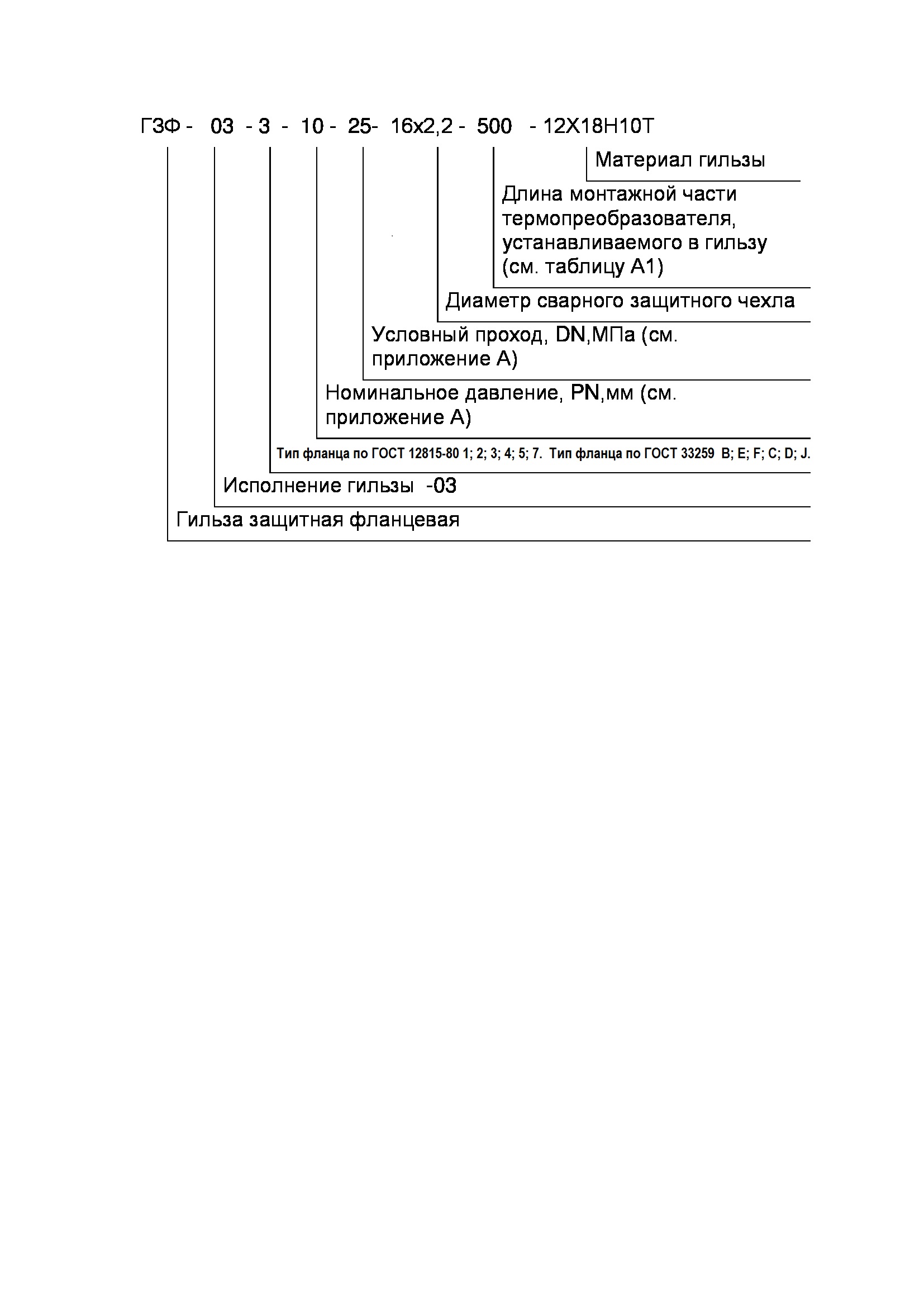

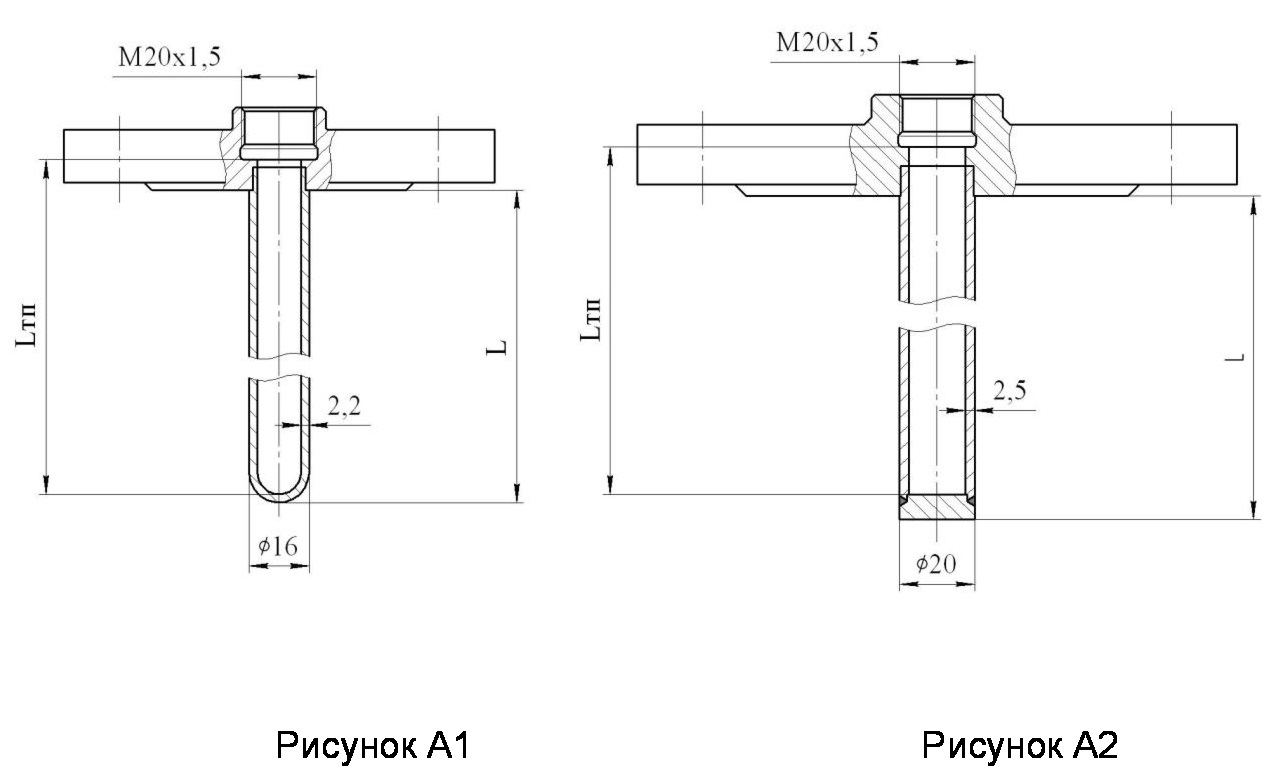

Таблица А1. Размер L и масса для гильз с цельноточеным защитным чехлом ГЗФ-03
|
Длина монтажной части термопреобразователя, Lтп, мм* |
Погружная длина гильзы, L, мм |
Масса, кг |
|
120; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 3500 |
L=Lтп-(10...25)* |
от 1,44 до 40 |
*Допускается любая длина в указанном диапазоне
Таблица А2. Допустимые скорости потоков в зависимости от плотности среды и длины монтажной части термопреобразователя Lтп, мм*
|
Диаметр и толщина стенки D х s, мм |
Температура, оС |
Плотность среды кг/м3 |
Монтажная длина Lтп, мм |
|||||
|
200 |
250 |
320 |
400 |
500 |
800-1000 | |||
|
Допустимая скорость потока, м/с |
||||||||
| 16 х 2,2 |
20-400 |
1000 |
6 | 4,7 | 3,7 | 2,8 | 2,3 | 1,1 |
|
100 |
19 | 15 | 11 | 9 | 7 | 3,5 | ||
|
10 |
60 | 47 | 37 | 28 | 23 | 11 | ||
|
400-600 |
1000 |
4,5 | 3,5 | 2,6 | 2,1 | 1,7 | 0,8 | |
|
100 |
14 | 11 | 8,4 | 6,6 | 5,2 | 2,6 | ||
|
10 |
45 | 35 | 26 | 21 | 17 | 8 | ||
| 20 х 2,5 | Не рекомендуемый диапазон скоростей, м/с | 20-38 | 13-24 | 7-15 | 4,5-9,5 | 3-6 | 0,7-1,5 | |
|
20-400 |
1000 |
7,7 | 6 | 4,5 | 3,5 | 2,9 | 1,4 | |
|
100 |
24 | 19 | 14 | 11 | 9 | 4,4 | ||
|
10 |
75 | 60 | 45 | 35 | 29 | 14 | ||
|
400-600 |
1000 | 5,6 | 4,4 | 3,3 | 2,6 | 2 | 1 | |
|
100 |
18 | 14 | 11 | 8,4 | 6,6 | 3 | ||
|
10 |
56 | 44 | 33 | 26 | 20 | 10 | ||
| Не рекомендуемый диапазон скоростей, м/с | 32-59 | 20-38 | 12-23 | 7,5-15 | 4,5-10 | 1,1-2,4 | ||
