Узлы и детали к датчикам температуры

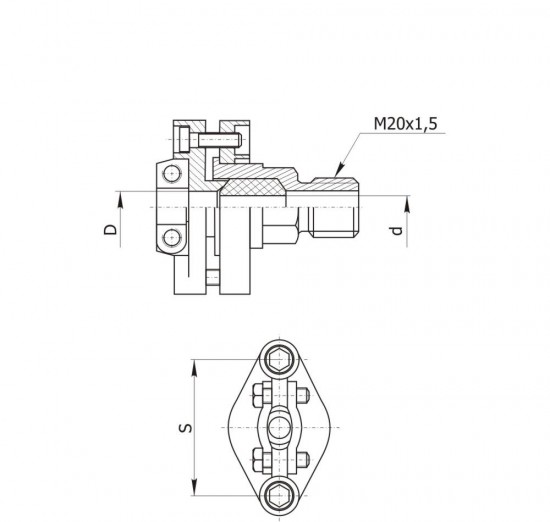

Монтажные комплекты для термопреобразователей трех видов: Кабельный ввод для бронированного кабеля; Кабельный ввод для трубного монтажа электрической соединительной линии (G 3/4"); Кабельный ввод для трубного монтажа электрической соединительной линии (G 1/2").





ТХА/ТХК-0595



ТСМ/ТСП-0595

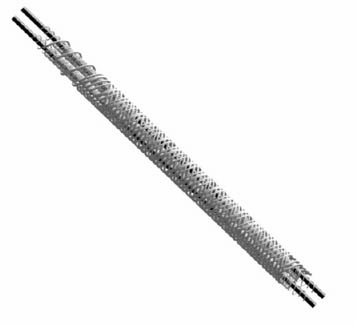

Кабель термопарный в термостойкой изоляции  предназначен для изготовления термоэлектрических преобразователей. Кабель предназначен для эксплуатации при температуре от 0 до +1000 °C.

Проверочные преобразователи термоэлектрические ТПП-П, ТНН-П, ТХА-П, предназначены для периодического контроля значений температуры рабочего преобразователя с дополнительным каналом без его демонтажа.

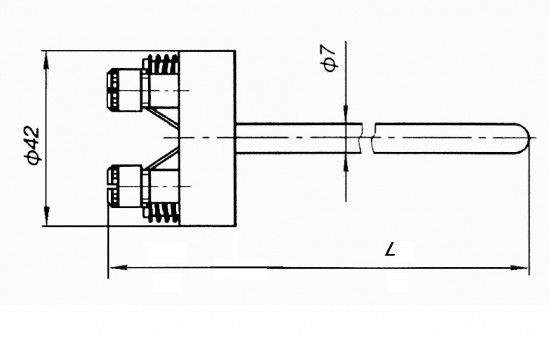

Вставки термометрические  5.182.051 для преобразователей термоэлектрических ТХА/ТХК/ТНН-1293 соответствующей длины.

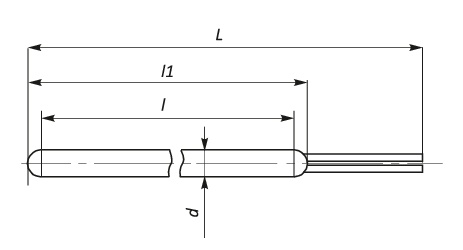

Чувствительные элементы (ЧЭ) являются сменной частью датчиков ТСП/ТСМ. Преимущественно такие элементы используются в специализированном промышленном оборудовании, в котлах с автоматическим управлением (в системах автоматического отключения).

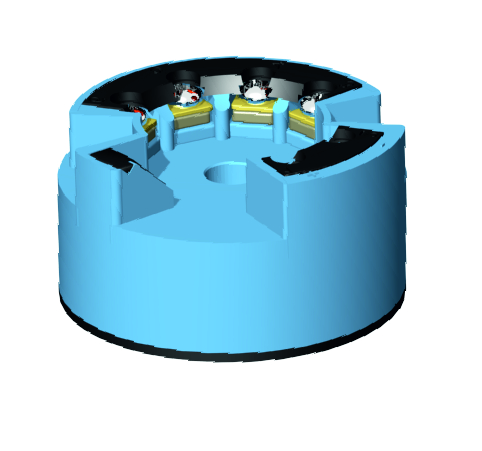

Преобразователи относятся к однофункциональным, одноканальным, невосстанавливаемым изделиям.

Изделие обеспечивает работу с первичными преобразователями следующих типов:

– термопреобразователи сопротивления типа ТСМ, ТСП по ГОСТ 6651;
– термопары типа L, K, J, N, R, S, T, B по ГОСТ Р 8.585, ГОСТ Р 50342.

Угол установки – любой. Место установки – в головке термометра или через адаптер на DIN-рейке.

Межповерочный интервал — 4 года.

Средняя наработка до отказа не менее 105100 часов.

Назначенный срок службы – 12 лет.





Исполнение
Искробезопасная цепь (Exia), 0ExiaIIC T6
Общепромышленное
Выходной сигнал
4-20 мА+HART; 20-4 мА+HART
4-20 мА; 20-4 мА
Особенности корпуса
Без полевого корпуса
(НСХ) Номинальная статическая характеристика чувствительного элемента
100М схема 3 (-180...+200 ºC/40 ºC)
100М схема 4 (-180...+200 ºC/40 ºC)
100П, схема 3 (-200...+850 ºC/100 ºC)
100П, схема 4 (-200...+850 ºC/100 ºC)
50М схема 3 (-180...+200 ºC/40 ºC)
50М схема 4 (-180...+200 ºC/40 ºC)
50П схема 3 (от -200 до +850 ºC/100 ºC)
50П схема 4 (-200...+850 ºC/100 ºC)
B (+600...+1800 ºC/500 ºC )
J (-40...+900 ºC/ 50 ºC )
K (-250...+1300 ºC/ 50 ºC)
L (-200...+800 ºC/ 50 ºC)
N (-250...+1300 ºC/ 50 ºC)
Pt100, схема 3 (-20...+850 ºC/100 ºC)
Pt100, схема 4 (-200...+850 ºC/100 ºC)
R (0...+1600 ºC/ 500 ºC )
S (0...+1600 ºC/ 500 ºC)
T (-200...+400 ºC/50 ºC)
Напряжение (-10...+75 мВ/ 5 мВ)
Фильтр, с
От 0 до 60 (через 5 с)
Дополнительные опции
Аварийная сигнализация по стандарту NAMUR
Бирка с тэгом прибора
Грозозащита
Монтажный кронштейн/клипса для монтажа на DIN-рейку
Работа при температуре окружающей среды до -60 °C
Сертификат калибровки по 5 точкам
Фильтр сетевого напряжения 60 Гц
Дополнительные опции
Аварийная сигнализация по стандарту NAMUR
Бирка с тэгом прибора
Грозозащита
Монтажный кронштейн/клипса для монтажа на DIN-рейку
Работа при температуре окружающей среды до -60 °C
Сертификат калибровки по 5 точкам
Фильтр сетевого напряжения 60 Гц
