ТХА-0499Т, -Т3

ГарантияДо 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев с даты изготовления, в пределах ресурса.

Конфигурация и заказ

Выберите необходимые опции

Температурный диапазон

-40 ... +1000 ºC

-40 ... +1100 ºC

Исполнение

Т
Т

Т3
Т3

Вид взрывозащиты

Без взрывозащиты

Exia
Ex

Материал арматуры/оболочки кабеля

15Х25Т

ХН45Ю

Класс допуска чувствительного элемента

1
1

2
2

Добавить другое устройство

Сбросить конфигуратор

Добавить в заказ

Основные технические характеристики

Предназначены для измерения температуры продуктов сгорания газообразного топлива на открытых пространствах при воздействии атмосферных факторов (резких изменений температуры, осадков, ветра, обледенения, высокой влажности). Позволяют организовать контроль горения отходящего газа при добыче и переработке нефти (факел) в соответствии с современными экологическими требованиями (область применения: нефтедобывающая промышленность, нефтепереработка и др.).

Диапазон измерения

ТХА-0499Т	-40…+1000 °С; кратковременно — до +1200 °С
ТХА-0499Т3	-40…+1100 °С

Класс допуска

для ТХА– 1, 2.

ТХА-0499Т, -Т3

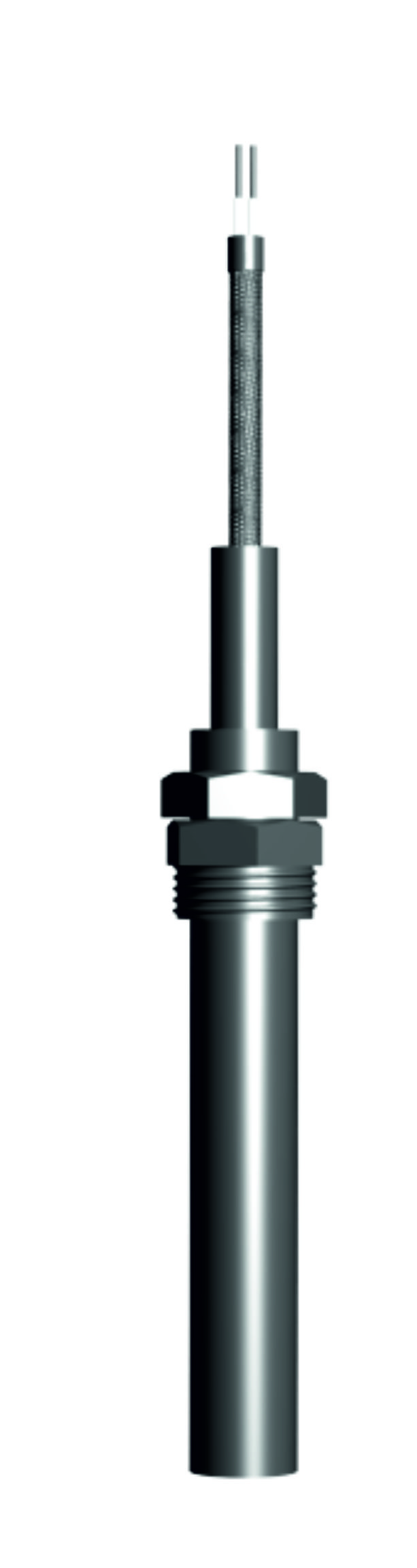

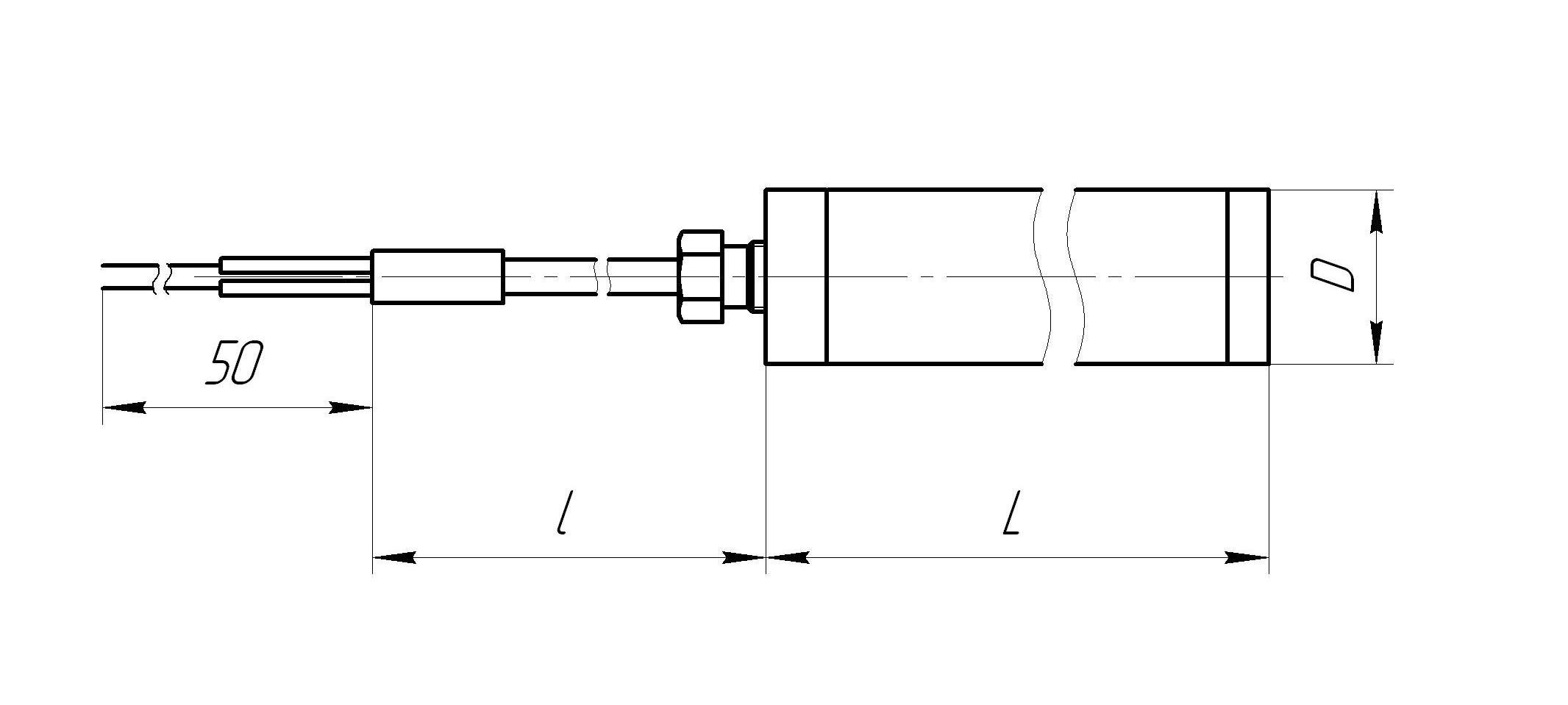

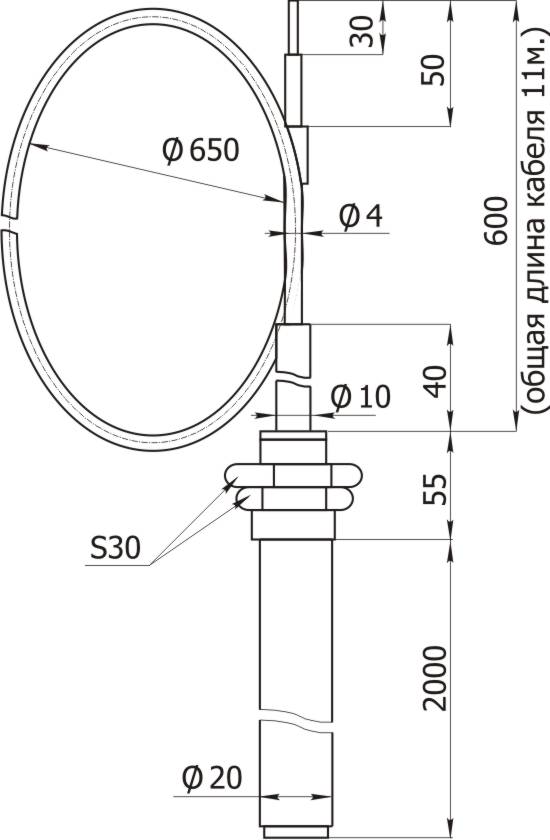

Датчик без корпуса. Материал монтажной части защитной арматуры — сталь 15Х25Т (Т) либо ХН45Ю (Т3), Ø20 мм. Термоэлектроды Ø3,2 мм. Термопарный кабель с минеральной изоляцией и оболочкой из стали 12Х18Н10Т (AISI321), Ø4 мм длиной 11 метров и более (по желанию заказчика). Рабочий спай изолирован. Условное давление измеряемой среды Ру=4 МПа.

Примечание: Данный вариант является базовым, по спецзаказу могут быть изготовлены другие исполнения. Возможны изменения длины монтажной (погружной) части термопреобразователя и кабеля.

Документы, ПО, опросные листы

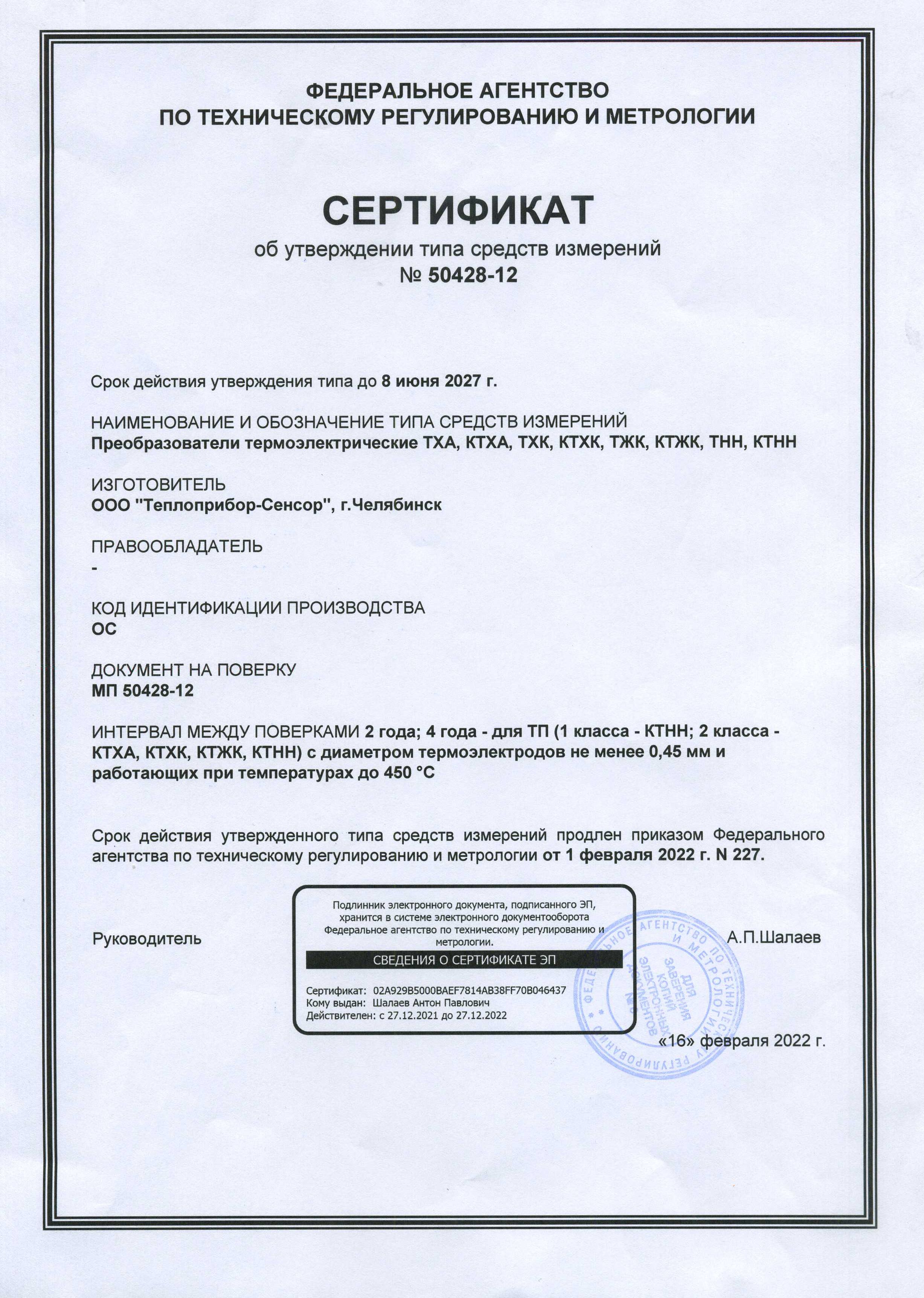

Сертификат об утверждении типа средств измерений № 50428-12Файл jpeg, 1,13 МБ Сертификат соответствия SIL3Файл pdf, 2,2 МБ Сертификат соответствия ТР ТС 012/2011Файл pdf, 2,32 МБ Руководство по эксплуатацииФайл pdf, 0,35 МБ Опросный листФайл docx, 0,58 МБ Свидетельство об утверждении типа СИ (Казахстан), на русскомФайл pdf, 0,22 МБ Свидетельство об утверждении типа СИ (Казахстан), на казахскомФайл pdf, 0,22 МБ Сертификат соответствия по сейсмостойкостиФайл pdf, 3,13 МБ
