2000 П. Для питания стабилизированным напряжением первичных датчиков, схем измерительной техники, электронных устройств
2000 П-Ex. Для питания и искрозащиты двухпроводных датчиков с выходным унифицированным сигналом 4-20 мА, а также линейного преобразования этих сигналов в ток 0-5 мА, 0-2 мА или 4-20 мА.

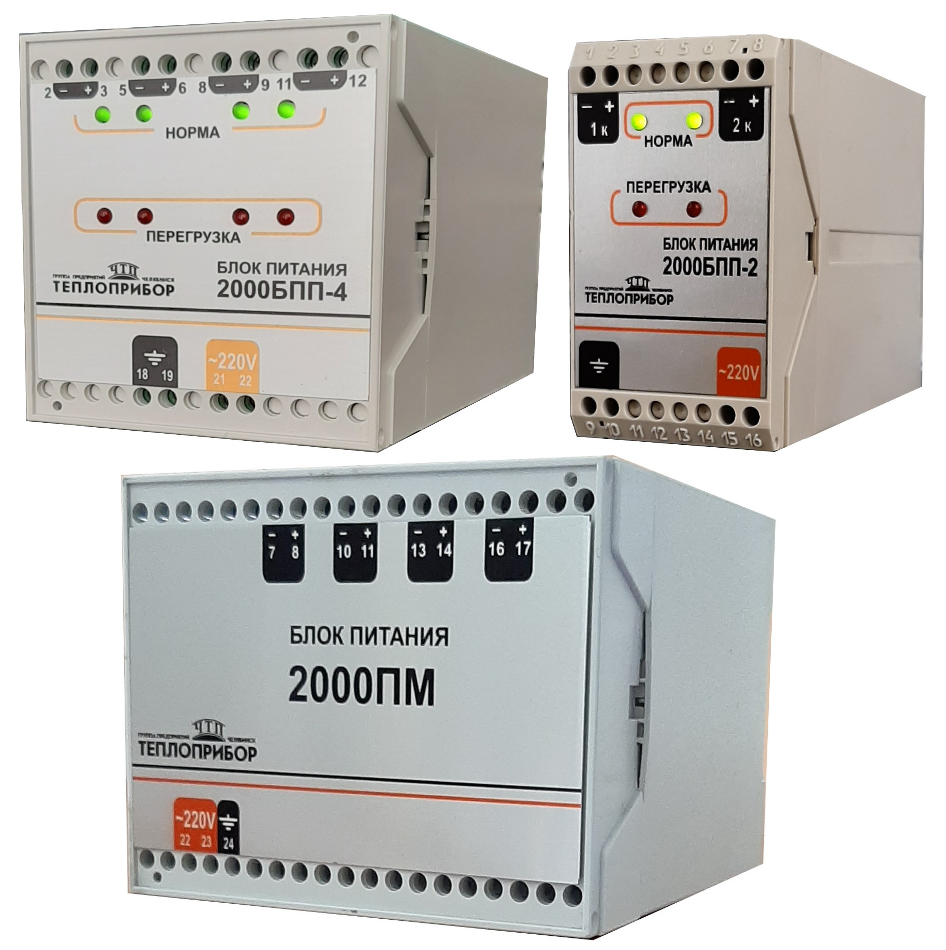

2000 БПП. Для питания первичных датчиков, схем измерительной техники, электронных устройств при больших (160...255 В) колебаниях напряжения питающей сети в системах управления техпроцессами.
БПД-24, БПД-40. Для питания общепромышленных датчиков с токовым унифицированным выходным сигналом (давления, расхода, температуры).
БПД-40 Ех. Для питания и искрозащиты взрывозащищённых датчиков с токовым унифицированным выходным сигналом 4-20 мА, а также линейного преобразования этих сигналов в ток 0-5 мА, 0-20 мА или 4-20 мА.
БПК-40М. Для организации питания датчиков с унифицированным выходнгым сигналом постоянного тока, а также для функционального преобразования этих сигналов в ток 0-5 мА, 0-2 мА или 4-20 мА.
БПК-40 Ех. Для питания и преобразования выходных сигналов, искрозащиты взрывозащищённых датчиков с токовым унифицированным сигналом 0-5 мА или 4-20 мА, а так же функционального преобразования этих сигналов по двум выходным каналам с пропорциональной и корнеизвлекающей зависимостью.
Параметры |
2000 П |
2000 ПМ |
2000 П-Ех |
2000 БПП |
Количество выходных каналов |
1, 2 или 4 гальванически развязанные между собой |
8 гальванически развязанных между собой |
1 |
1, 2 или 4 гальванически развязанные между собой |
Входные сигналы, мА |
4-20
|
Выходные сигналы |
24 или 36 В
|
17.7±2.4 В; 0-5 мА,
4-20 мА, 0-20 мА
|
24 или 36 В |
Номинальный ток нагрузки на канал, мА |
25, 50 |
80, 100 |
20 |
80, 100, 20 |
Погрешность, % |
±0.25; ±0.5; ±5 |
±0.5 |
± 0.1 |
± 0.5 |
Питание |
220 В ±10%, частота 50 Гц |
160-255 В |
Конструкция |
монтаж на DIN-рейку (35 мм)
|
Габариты, мм |
48х78х111.5; 72х78х111.5 |
96х78х111.5 |
72х78х111.5 |
48х78х111.5; 72х78х111.5 |
Масса, кг |
0.35-0.65 |
0.7-0.8 |
0.4 |
0.23-0.35 |
Условия эксплуатации |
Т окр. среды = -10...+50 °C, влажность до 80%, при 35 °C |
Параметры |
БПД-24 |
БПД-40 |
БПД-40-Ех |
БПД-40М |
БПК-40-Ех |
Количество выходных каналов |
2 или 4 гальванически развязанные между собой |
1 или 2 |
2 |
Входные сигналы, мА |
- |
4-20 |
0-5 мА, 4-20 |
4-20 |
Выходные сигналы |
24В
|
36 В |
17.7±2.4 В; 0-5 мА,
4-20 мА, 0-20 мА
|
36 В, 0-5 мА, 4-20 мА |
17.7±2.4 В; 0-5 мА,
4-20 мА
|
Номинальный ток нагрузки на канал, мА |
50 |
20 |
50 |
20 |
Погрешность, % |
±0.5 |
±0.1 |
от ± 0.15 до ± 2 |
± 0.25 |
Питание |
187-242 В, частота 50 Гц |
220 В, частота 50 Гц |
Конструкция |
монтаж щитовой (вырез 70х140 мм)
|
Габариты, мм |
72х144х180
|
Масса, кг |
0.35-0.65 |
0.7-0.8 |
0,4 |
0,23-0.35 |
|
Условия эксплуатации |
Т окр.среды= -30...+50 °C, влажность до 80%, при 25 °C |
Т окр. среды = -10...+60 °C, влажность до 80%, при 25 °C |
Т окр. среды = -10...+60 °C, влажность от 30 до 80%, во всём диапазоне температур |
