В данной статье будет проведен краткий обзор видеографического регистратора – «Мультиграф», успешно выпускаемого ООО «Теплоприбор-Сенсор» с 2019 года.

История вывода на рынок безбумажных регистраторов начинается с 2002 года. «Теплоприбор» стал первым, кто на смену бумажным самописцам, предложил многоканальные видеографические регистраторы. «Экограф» и «Мемограф» были первым поколением видеографических приборов.

Преимущество данного типа регистраторов неоспоримо! Это не только экономия на расходных материалах, но и универсальное многофункциональное устройство, позволяющее решить ряд задач в системах автоматизации технологических процессов.

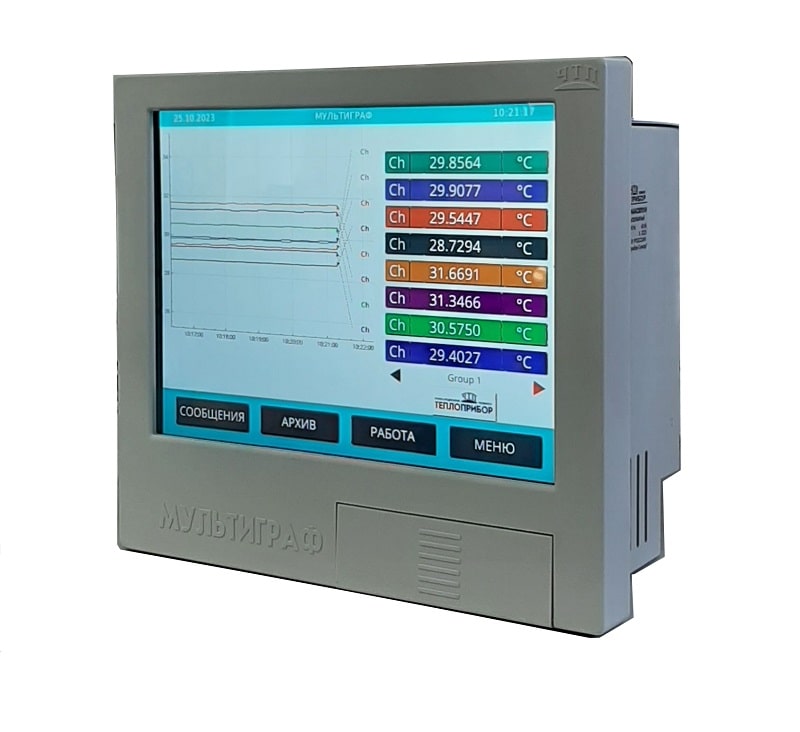

На сегодняшний день «Мультиграф», усовершенствованный безбумажный регистратор с сенсорным управлением, является пятым поколением видеорегистраторов. По сути, это многоканальная система регистрации данных с цветным TFT-дисплеем (размер экрана 256 мм/10,4"), числом отображаемых цветов дисплея: 16,7 млн., с максимальным углом обзора ± 50° во всех направлениях оси экрана. Принцип измерения - электронный сбор, отображение, запись, анализ, дистанционная передача и архивирование аналоговых и цифровых входных сигналов, а также рассчитанных значений.

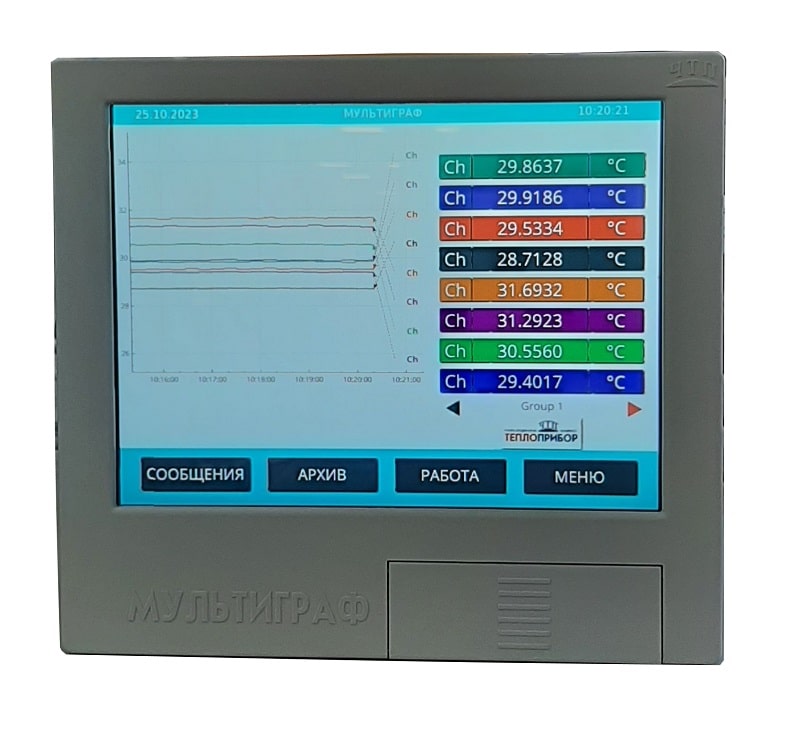

Благодаря интуитивному управлению видеорегистраторы данных можно легко и быстро подготовить к любой области применения. Измеренные значения процесса четко и ясно отображаются на дисплее. Отображение результатов измерений в приборах осуществляется в следующих режимах:

• аналоговой индикации;
• цифровой индикации;
• дисковой диаграммы;
• столбиковой диаграммы;
• инструментального отображения;
• мнемосхем;
• журнала событий/контрольного журнала.

Их регистрация, мониторинг относительно предельных значений и анализ осуществляются в безопасном режиме. В приборах имеется функция самодиагностики и контроля предельных значений, наглядное группирование по каналам, автоматическая обработка сигналов.

Измеренные и рассчитанные значения можно свободно переносить в системы высокого уровня с использованием стандартных протоколов. Все приборы имеют разъем Ethernet и могут быть подключены к компьютерной сети (ТСР/ IP Ethernet). Видеограф при сборе, обработке и архивировании данных работает в качестве FTP сервера с доступом к сохраненному архиву в режиме чтения.

В зависимости от выбранной функции по карте заказа коммуникация с «Мультиграф»-ом может быть представлена как ведущим интерфейсом: Modbus RTU Мaster (RS-485), так и ведомым интерфейсом: Modbus RTU Slave (RS485), Modbus TCP Slave (Ethernet).

В состав видеографического регистратора могут быть включены входные выходные модули:

• Аналоговые: имеют гальваническую развязку и энергонезависимы друг от друга;
• Дискретные частотно-импульсные входы;
• Токовые выходы, предназначены для преобразования входного сигнала (аналогового, цифрового, частотного) в унифицированный токовый сигнал 4-20мА; каждый из выходов имеет активный и пассивный тип подключения;
• Дискретные выходы (имеется возможность выбора): могут использоваться для управления внешним оборудованием, сигнализации либо регулирования.

Регистратор «Мультиграф» в своем составе имеет встроенный источник питания и может иметь 4 (четыре) дополнительных источника стабилизированного напряжения (24 ± 2,4)В c функцией защиты от перегрузки и короткого замыкания.

Отдельные каналы в «Мультиграф»-е, при выборе опции программного обеспечения, с математическими каналами, могут быть соединены между собой математически и рассчитаны при помощи формул, например: sin, cos, ln и др., - а результат вычисления преобразован в физическую единицу измерения. Результат математического соединения, например, расчет количества, может быть интегрирован в системы верхнего уровня.

В видеографическом безбумажном регистраторе «Мультиграф» реализована функция сравнения измеряемых параметров с уставками. Регистратор позволяет осуществлять формирование до 80 уставок на любом из каналов, каждая из которых может программироваться одним из трех видов: «меньше», «больше», «ПИД-регулирование».

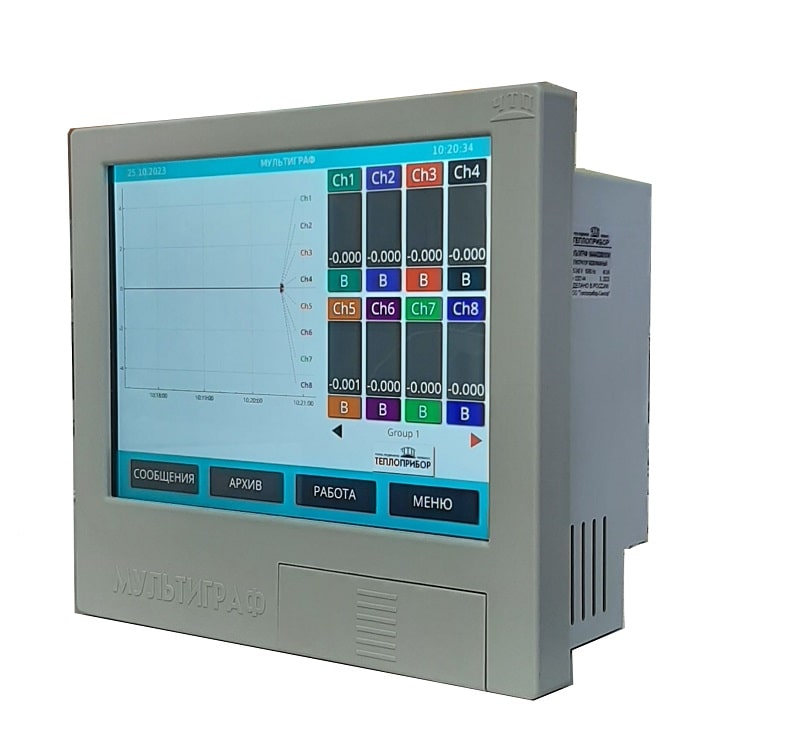

Модульная конструкция видеографического регистратора позволяет выбрать множество конфигураций, отличающихся разным количеством, типом встроенных модулей.

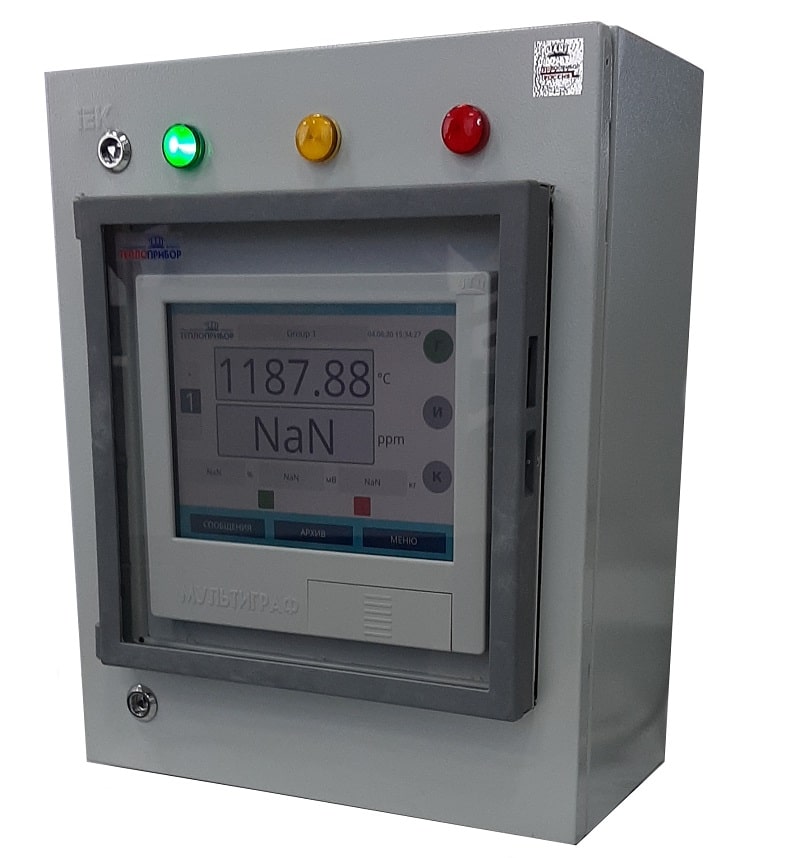

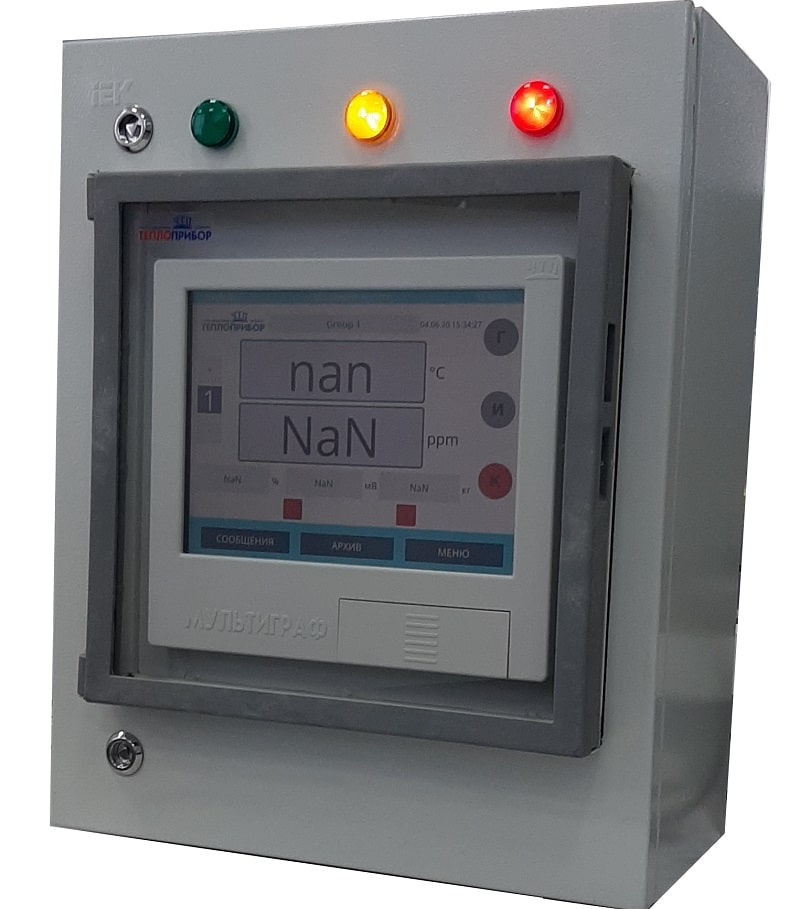

На текущий момент безбумажный регистратор «Мультиграф» - единственный видеографический прибор с возможностью опционального выбора разных вариантов дополнительных защитных корпусов. Данная возможность позволяет выбрать оптимальную модель «Мультиграф»-а для различных условий эксплуатации.

«Мультиграф» является средством измерения и внесен в Госреестр СИ. Сертификат об утверждении типа средств измерений № 72493-18. За период с 2020 года по настоящее время ООО «Теплоприбор-Сенсор»-ом было выпущено 1587 штук видеографических безбумажных регистраторов «Мультиграф», находящихся в настоящее время в эксплуатации в металлургической, машиностроительной, химической, нефтедобывающей и нефтеперерабатывающей, газовой и других отраслях промышленности.
