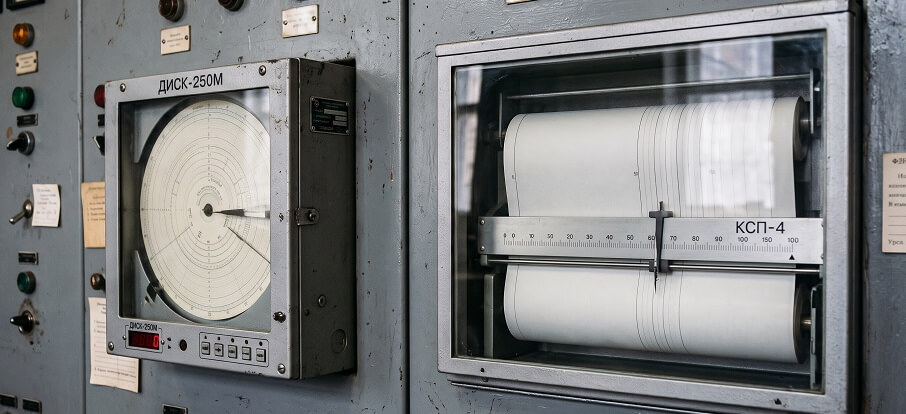

Эволюция систем с круговой диаграммой - сравнительный анализ регистраторов «ДИСК-250М» и «КСП»

Долгие годы стандартом советской и российской промышленности оставались аналоговые потенциометры и мосты серий КСП (в частности, массовые модификации КСП-3). На смену им пришел современный микропроцессорный регистратор ДИСК-250М, серийно выпускаемый Челябинским заводом «Теплоприбор» (ООО «Теплоприбор-Сенсор»). Несмотря на сохранение привычного геометрического форм-фактора бумажного диска, устройства представляют принципиально разные технологические эпохи.

Конструктивные особенности и аппаратная база

Конструктивное исполнение определяет надежность приборов при долгосрочной эксплуатации в условиях реального производства:

• Серия КСП (КСП-3) – это, классические электромеханические приборы следящего уравновешивания. Измерительная схема построена на аналоговом принципе с использованием реохорда, усилителя, следящего двигателя и сложных тросиковых кинематических узлов. Запись показаний на бумажный диск ведется непрерывной линией при помощи капиллярной системы подачи чернил или специализированного узла. Постоянное присутствие трущихся механических контактов реохорда делает прибор уязвимым к износу, запыленности и требует регулярных регламентных работ.
• ДИСК-250М: Современный цифровой прибор на базе микропроцессорной элементной базы. Разработчикам ООО «ЧТП» удалось полностью исключить из конструкции следящие системы и изнашиваемые реохорды. Позиционирование пишущего узла (фломастера) управляется прецизионным шаговым двигателем по прямым цифровым командам центрального контроллера. Это кардинально повышает надежность, износостойкость и межповерочный интервал устройства.

Сравнение технических характеристик

Основные параметры базовых модификаций приборов сведены в единую таблицу для сопоставления:

Универсальность и функциональные возможности

Главная проблема аналоговых приборов КСП заключается в их жесткой аппаратной конфигурации. Прибор изготавливается под строго определенный тип датчика и конкретный диапазон измерения. Изменить шкалу или тип входного сигнала в полевых условиях без замены внутренних блоков, резисторов и шкальных пластин невозможно.

ДИСК-250М решает эту проблему за счет программной гибкости. Его вход является универсальным. Пользователь может с помощью встроенной кнопочной панели или компьютера перенастроить прибор под любые типы первичных преобразователей:

• Термопары (ХА, ХК, ПП и др. по ГОСТ Р 8.585-2001)
• Термопреобразователи сопротивления (50М, 100П и др. по ГОСТ 6651-2009)
• Унифицированные сигналы тока (0–5, 4–20 мА) и напряжения (0–100 мВ, 0–10 В)

Микропроцессор позволяет осуществлять встроенное математическое масштабирование шкал, извлечение квадратного корня (для задач расходометрии) и реализовывать законы регулирования, превращая регистратор из простого самописца в контроллер процесса. Для интеграции в верхние уровни АСУ ТП (SCADA-системы) челябинский прибор оснащен цифровым интерфейсом RS-485 / RS-422 с поддержкой протокола Modbus.

Реализация ПИД-регулирования и схемы коммутации встроенных реле

Важнейшим функциональным отличием цифрового прибора ДИСК-250М стало превращение обычного регистратора в полноценный регулирующий промышленный контроллер. Потенциометры КСП-3 могли обеспечивать лишь грубое позиционное (двух- или трехпозиционное) регулирование за счет механических контактов на каретке указателя. В отличие от них, микропроцессорный прибор ДИСК-250М имеет встроенный программный блок ПИД-регулирования, который работает в связке с исполнительными механизмами через дискретные релейные выходы.

Прибор оснащен четырьмя встроенными сигнальными реле (электромеханические контакты с коммутационной способностью до 3 А при ~220 В). При переводе устройства в режим автоматического регулирования логика работы реле №3 и №4 перехватывается контуром ПИД, а количество доступных общетехнологических уставок сигнализации уменьшается.

В зависимости от типа исполнения, настраивается одна из двух импульсных схем релейного ПИД-управления:

1. Схема широтно-импульсной модуляции: закон ПИД-Н/С (Нагреватель/Охладитель)

Данная схема применяется для управления статическими исполнительными элементами дискретного действия — ТЭНами, мощными контакторами, твердотельными реле или соленоидными клапанами подачи пара/газа.

2. Схема импульсного управления ИМ: закон ПИД-S (Следящий)

Этот алгоритм спроектирован специально для управления бесконтактными реверсивными пускателями и исполнительными механизмами типа МЭО (механизм электрический однооборотный), которые приводят в движение заслонки, задвижки и шиберы на трубопроводах.

Архивирование данных во внутреннюю память

Важнейшей чертой цифровой модернизации прибора ДИСК-250М стала реализация функции параллельного электронного логирования. Старые советские потенциометры КСП хранили информацию исключительно в физическом виде — чернильным следом на бумаге. В случае обрыва, замятия диаграммного диска или окончания чернил данные о ходе процесса безвозвратно терялись.

Микропроцессорный регистратор производства Челябинского завода «Теплоприбор» оснащен независимым аппаратным модулем энергонезависимой памяти (EEPROM), который дублирует измеряемые параметры в цифровой архив.

Встроенная память регистратора имеет фиксированную структуру:

• Полный объем архива: 32 703 байта.
• Максимальное количество точек записи: 2973 дискретных отсчета.
• Принцип циклического буфера: Память организована по кольцевому принципу (FIFO — First In, First Out). При стопроцентном заполнении электронного хранилища прибор не прекращает регистрацию: новые текущие данные автоматически записываются поверх самых старых исторических данных.

Нормативные документы и стандарты выпуска

Прибор ДИСК-250М является утвержденным средством измерения и серийно выпускается в строгом соответствии с российскими и международными стандартами. Основными нормативно-техническими документами для производства, поверки и эксплуатации прибора являются:

1. Технические условия (ТУ): Производство прибора осуществляется по документу ТУ 4217-033-00226253-2004 («Приборы показывающие и регистрирующие ДИСК 250М, ДИСК 250М СТАЛЬ, ДИСК 250М1. Технические условия»).

2. Конструкторская и эксплуатационная документация: Базовым документом для эксплуатации и технического обслуживания является Руководство по эксплуатации 2.556.086 РЭ (ОКП 42 1745).

3. Государственные стандарты (ГОСТ):

• ГОСТ Р 52931-2008 — определяет общие технические условия для приборов контроля и регулирования технологических процессов.
• ГОСТ 14254-2015 (IEC 60529:2013) — регламентирует степень пылевлагозащиты. Прибор имеет исполнение IP54 с передней панели и IP30 — для остальной части корпуса.
• ГОСТ 15150-69 — определяет климатическое исполнение. Прибор выпускается в исполнении УХЛ 4.2 (работа при температурах от +5 до +50 °С без конденсации влаги).
• ГОСТ 12.2.007.0-75 — обеспечивает соответствие общим требованиям безопасности для электротехнических изделий (ССБТ).
• ГОСТ 26.011-80 — устанавливает требования к непрерывным электрическим входным и выходным сигналам тока и напряжения.

4. Методика поверки: Первичная и периодическая поверка прибора осуществляется в соответствии с утвержденным разделом 2.2 руководства по эксплуатации 2.556.086 РЭ.

Самописцы серии КСП сыграли важную историческую роль в становлении автоматизации промышленности, но на сегодняшний день полностью устарели морально и физически. Переход на микропроцессорные приборы ДИСК-250М Челябинского производства позволяет предприятиям решить сразу несколько важнейших задач:

• Повысить точность измерений до класса 0,25.
• Полностью уйти от проблемы постоянного технического обслуживания изнашиваемых реохордных механизмов.
• Обеспечить стопроцентную сохранность данных благодаря параллельному цифровому архивированию.
• Реализовать точные алгоритмы ПИД-управления без установки дополнительных внешних регуляторов.

При этом сохраняется привычный для операторов формат круговой диаграммы, что делает модернизацию существующего парка оборудования КСП максимально безболезненной, экономически эффективной и быстрой.
