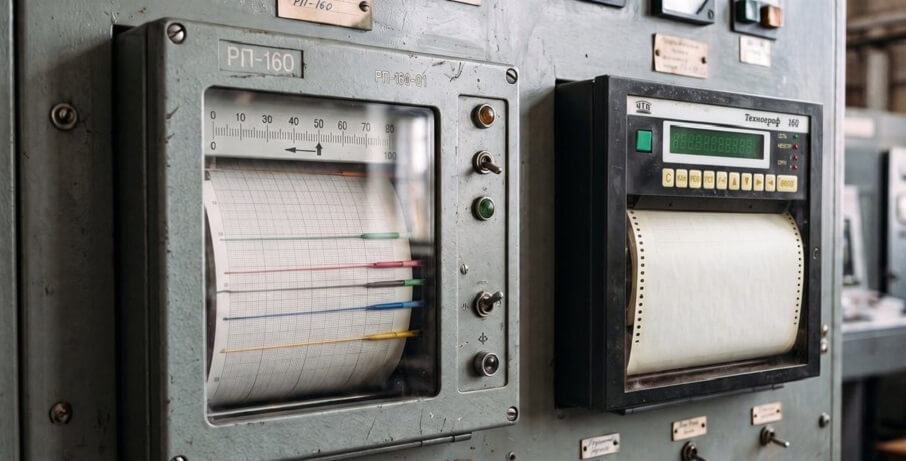

Сравнительный анализ регистраторов «РП-160» и «Технограф-160» - от аналоговой классики к микропроцессорным решениям

В промышленной автоматизации приборы контроля играют ключевую роль. Долгое время стандартом на советских и российских предприятиях оставались автоматические самописцы серии РП-160. С развитием отечественного приборостроения им на смену пришли микропроцессорные регистраторы. Ярким представителем этого класса устройств стал Технограф-160, разработанный и серийно выпускаемый ведущим российским предприятием — Челябинским заводом «Теплоприбор» (ООО «ЧТП»).

Оба прибора используют бумажную ленту шириной 160 мм, но построены на принципиально разных технологических платформах.

Главное отличие приборов кроется в их внутренней архитектуре:

• РП-160 — это классический автоматический прибор следящего уравновешивания. Его работа основана на аналоговом компенсационном принципе с использованием реохорда, следящего двигателя и усилителя. Запись данных выполняется непрерывной линией с помощью узла с чернилами.
• Технограф-160 — это цифровой микропроцессорный прибор, ставший одной из визитных карточек Челябинского завода «Теплоприбор» в сегменте бумажных регистраторов. В нем полностью отсутствуют быстроизнашивающиеся механические узлы следящих систем (реохорды). Сбор данных координирует встроенный контроллер. Регистрация параметров выполняется многоцветным фломастерным узлом (до 6 цветов), который наносит как графики, так и буквенно-цифровую информацию (дата, время, текстовые маркеры).

Технические характеристики в сравнении

Для наглядности основные параметры базовых многоканальных модификаций приборов приведены в таблице.

Характеристика	РП-160 (РП-160М)	Технограф-160 («Теплоприбор»)
Базовая архитектура	Аналоговая, следящая система	Цифровая, микропроцессорная
Макс. количество каналов	1 или 12 каналов (в зависимости от модели)	12 независимых каналов
Типы входных сигналов	Жесткая привязка к модификации (ТП, ТС, Ток/Напряжение)	Универсальные входы (настраиваются программно)
Основная погрешность	±0,5% (показания), ±1,0% (регистрация)	±0,25% (показания), ±1,0% (регистрация)
Цифровые интерфейсы	Отсутствуют (в классических моделях)	RS-232, RS-485
Наработка на отказ (MTBF)	Не менее 20 000 часов	Не менее 50 000 часов
Потребляемая мощность	До 30–35 В·А (для многоканальных)	От 15 до 30 В·А
Масса прибора	До 13,5–14,5 кг	Не более 8 кг

Функциональные возможности и интерфейсы

Прибор РП-160 проектировался под конкретные задачи. Его измерительная схема жестко настроена на один тип датчика под заказ. Изменить шкалу или тип входного сигнала в полевых условиях без замены внутренних блоков невозможно. Связь с внешними системами верхнего уровня ограничена аналоговыми выходными сигналами или релейными контактами сигнализации.

Разработка инженеров «Теплоприбора» предлагает принципиально иной уровень гибкости. Каналы Технограф-160 универсальны. Пользователь может программно перенастроить любой из 12 входов под термопары, термосопротивления или стандартные токовые сигналы (например, 4–20 мА). Дополнительно устройство поддерживает сложные математические функции, такие как масштабирование шкал, оперативное перепрограммирование и извлечение квадратного корня .

Одним из ключевых технологических преимуществ цифрового регистратора Технограф-160 перед аналоговым самописцем РП-160 является возможность полноценной интеграции в распределенные системы промышленной автоматизации (АСУ ТП). Если в РП-160 передача данных ограничивалась лишь «сухими контактами» реле сигнализации и аналоговыми сигналами, то в разработках Челябинского завода «Теплоприбор» реализован полноценный дуплексный обмен данными по цифровым интерфейсам RS-232 и RS-485.

Для организации связи регистратора с персональным компьютером и диспетчерскими пунктами используется специализированное программное обеспечение. Его функционал разделен на несколько уровней взаимодействия:

1. Фирменное конфигурационное ПО и утилиты

Для работы с приборами с ПК используется специализированный пакет программного обеспечения (включая заводскую утилиту Techware, а также сервисные модули мониторинга и анализа данных TEHREP). Данный комплекс позволяет решать следующие задачи:

• дистанционное конфигурирование: оператор может с ПК задавать типы используемых датчиков отдельно для каждого из 12 универсальных каналов, настраивать диапазоны измерения, калибровать каналы и выставлять уставки сигнализации. Это исключает необходимость трудоемкой ручной настройки через кнопочную панель на лицевой стороне прибора.
• сбор и архивация: программа контролирует циклический опрос устройств по сети, осуществляет непрерывный мониторинг текущих показаний, формирует локальный архив баз данных и ведет журнал системных событий для каждого подключенного регистратора.
• визуализация и отчетность: встроенный программный модуль отображает поступающие данные в режиме реального времени в виде структурированных таблиц и графиков (трендов). Накопленные архивы могут экспортироваться для формирования отчетной документации предприятия.

2. Интеграция в SCADA-системы верхнего уровня

Для полноценного включения «Технограф-160» в общезаводские системы автоматизации используется открытый промышленный протокол передачи данных (базово обмен строится на основе протокола Modbus, в частности Modbus-ASCII).

Чтобы интегрировать регистратор в современные SCADA-системы (например, MasterSCADA, Trace Mode и др.), применяется специализированный OPC-сервер (OPC TG). OPC-сервер выступает в роли универсального драйвера-посредника: он опрашивает регистры данных и настроек «Технограф-160», преобразует внутренние кадры протокола прибора в стандартные OPC-теги и передает их на верхний уровень диспетчеризации. Это позволяет транслировать измеряемые величины, состояния внутренних реле и коды аппаратных ошибок напрямую на мнемосхемы оператора.

Эксплуатационные показатели

С точки зрения надежности микропроцессорная платформа Технограф-160 Челябинского производства значительно превосходит советский аналог конкурента. Отказ от реохорда из драг. металла увеличил время наработки на отказ более чем в два раза (50 000 часов против 20 000 у РП-160) и исключил случаи вандализма. Кроме того, цифровой регистратор весит почти вдвое меньше, что упрощает его монтаж в щит.

Защита корпуса у приборов спроектирована под промышленные нужды: фронтальная панель Технограф-160 соответствует стандарту IP54, что надежно защищает от пыли и брызг на реальном производстве. Старые модификации РП-160 чаще требовали установки в дополнительные защитные шкафы при работе в тяжелых условиях окружающей среды.

Приборы серии Технограф-160 производства Челябинского завода «Теплоприбор» является безоговорочным лидером рынка бумажных регистраторов за счет высокой точности, полной аппаратной поддержки цифровых интерфейсов, универсальности входов и значительно более высокого ресурса работы.
