Уровнеметрия

24.09.2024
Основанный в середине XXв. Челябинский завод«Теплоприбор» более 70 лет производит средства измерения, контроля и регулирования технологических процессов для потребителей в России и за рубежом.

Основанный в середине XXв. Челябинский завод«Теплоприбор» более 70 лет производит средства измерения, контроля и регулирования технологических процессов для потребителей в России и за рубежом.

Ключевыми продуктами производства компании ООО «Теплоприбор-Сенсор» являются волноводный радарный уровнемер «Левелтач М» и вибрационный сигнализатор уровня «Вибротач». Они прошли проверку временем и являются самыми востребованными на данный момент.

Волноводный уровнемер «Левелтач М» относится к контактным уровнемерам и применяется для непрерывного измерения уровня жидкостей и сыпучих сред в открытых и закрытых емкостях.   Уровнемер работает по принципу измерения времени прохождения импульса вдоль волновода до поверхности измеряемой среды и обратно. Электромагнитные импульсы малой мощности посылаются по жесткому или гибкому волноводу, при достижении поверхности измеряемого продукта часть импульса отражаются от нее в обратном направлении. Прибор измеряет время между моментами отправки и приема импульса. Время прохождения импульса преобразуется в значение текущего уровня. Пыль, легкая пена, испарения, перемешивание среды, изменение давления, температуры и плотности не влияют на работу прибора.

Волновод подбирается индивидуально под условия эксплуатации прибора. На выбор доступны: жесткий (стержневой), гибкий (тросовый), и коаксиальный типы волноводов. Широкий выбор волноводов значительно расширяет возможность применения в самых разных условиях. Под верхней крышкой датчика расположен съемный ЖК-дисплей с кнопками настройки. Питание прибора осуществляется по 2х проводной схеме подключения.

Существенным преимуществом данного уровнемера являются работа под высоким давлением до 40 МПа, сохранение работоспособности при температуре измеряемой среды до +400 °С и возможность применения на агрессивных средах за счет покрытия волновода PTFE. Точность измерения достигает ±3 мм.

На уровнемер «Левелтач М» продлено Свидетельство об утверждении типа средств измерения до 2029 года, обновлен сертификат технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», действует сертификат ТР ТС 020/2011 «Электромагнитная совместимость технических средств», волноводный уровнемер «Левелтач М» соответствует требованиям уровня полноты безопасности SIL 3, успешно прошли дополнительные испытания на соответствие требованиям ГОСТ 30546.1-98 , ГОСТ 30546.2-98 , ГОСТ 30546.3-98 в части сейсмостойкости при сейсмических воздействиях интенсивностью 9 баллов по шкале MSK-64.

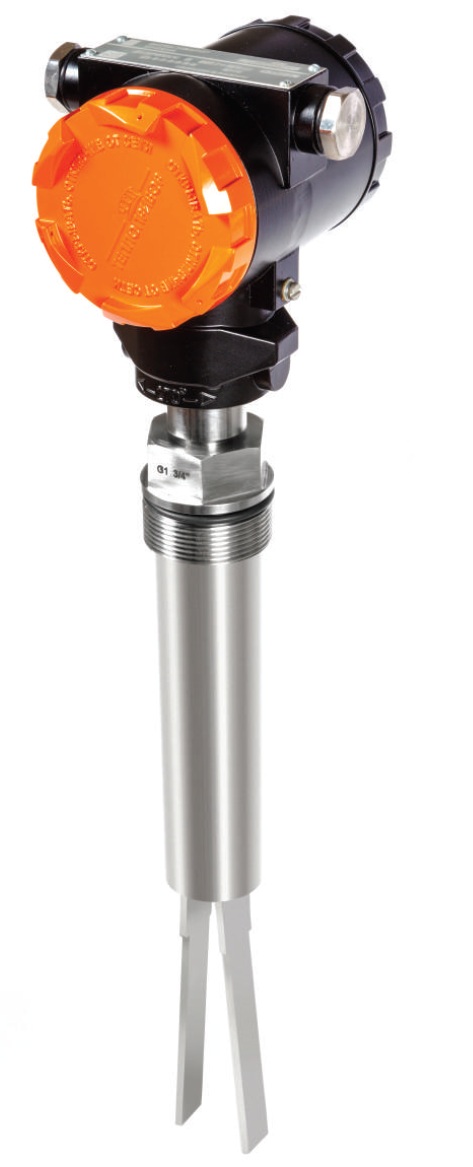

Вибрационный сигнализатор уровня «Вибротач» предназначен для сигнализации предельных значений уровня жидких и сыпучих сред, защиты насосов от «сухого хода», сигнализации раздела двух жидких сред, сигнализации осадка в жидкости.

Принцип работы основан на изменении частоты колебаний при изменении плотности. Чувствительный элемент состоит из удлинительной трубы и вилки на конце. На внутренней стороне трубы расположен пьезо-элемент, который передает на вилку постоянную вибрацию. При достижении измеряемой среды чувствительного элемента меняется частота вибрации и преобразование изменения частоты в выходной сигнал. На выбор доступно 8 типов электроники с различными выходными сигналами:

  • PNP;
  • AC;
  • Релейный (220В);
  • Релейный (24В);
  • Namur (Uпит=7,7-9В, сигнал L - 0,9-1,2 мА, H - 2,2-2,8 мА)
  • 8/16 мА;
  • 7/14 мА;
  • 4/20 мА;

Помимо выходного сигнала меняется и напряжение питания, и схема подключения прибора. Прибор имеет функции самодиагностики: контроль состояния сенсора и тестирование выходных реле, что позволяет своевременно реагировать на возникновение внештатных ситуаций.

Сигнализатор уровня «Вибротач» имеет следующие разрешительные документы: ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением», сертификат соответствия требованиям ГОСТ Р МЭК 61508-1-2012 уровень безопасности SIL2/3, позволяющие использовать сигнализатор на опасных производственных объектах.

Продукция компании ООО «Теплоприбор-Сенсор» нашла широкое применение в нефтяной и химической промышленностях, энергетике, металлургии и машиностроении.

Получить консультации по интересующим Вас вопросам, обратиться за технической поддержкой и решить вопросы, связанные с приобретение продукции ООО «Теплоприбор-Сенсор», Вы можете на нашем сайте или обратившись к нашим специалистам:

ООО «Теплоприбор-Сенсор»:

454047, Россия, г. Челябинск, ул. 2-я Павелецкая, 36;

Телефон секретаря отдела продаж: +7 351 725-89-78;

Телефон технической поддержки: +7 351 725-75-29, +7 (351) 725-89-54;

Сайт: www.tpchel.ru
