Термопары ТХА/ТХК/ТЖК/ТНН

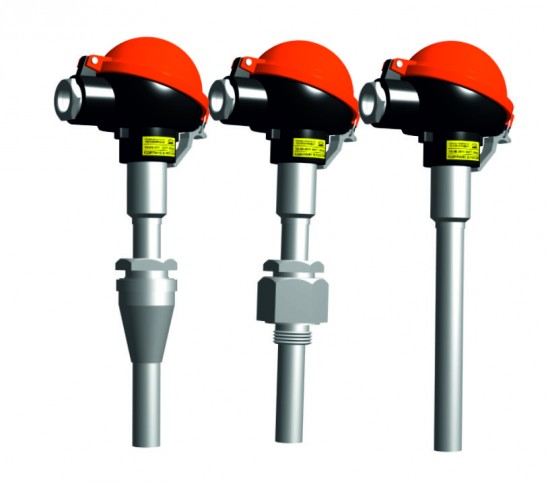

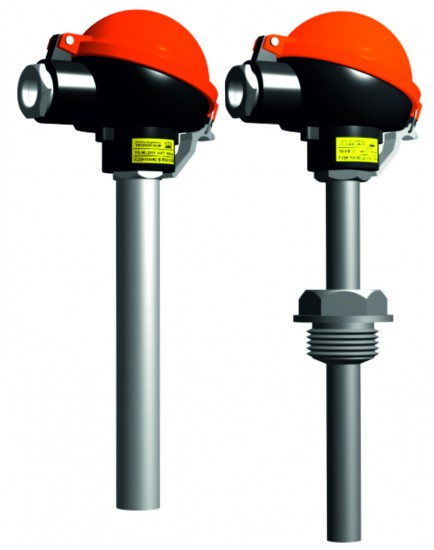

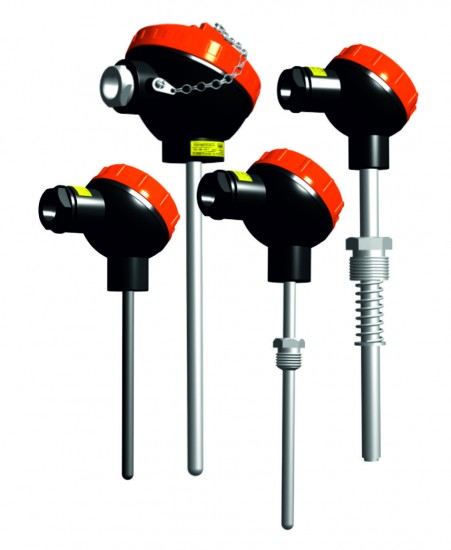

Традиционные термопары диаметром 20 и 16 мм, с кабельной вставкой

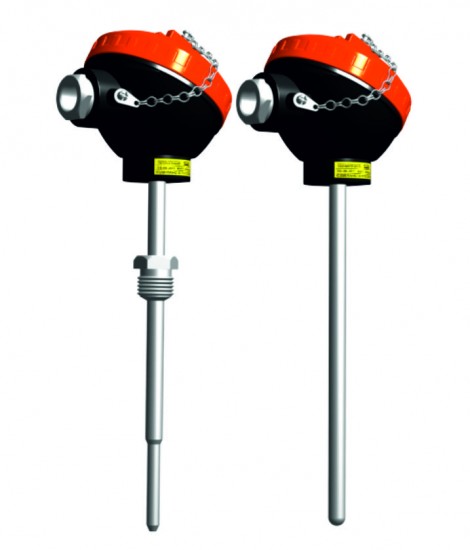

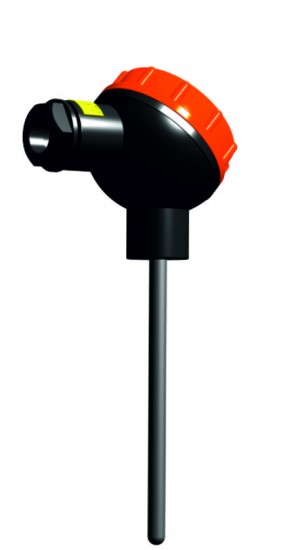

Датчики температуры с соединительной головкой из термостойкой пластмассы, с диаметром арматуры 10 и 8 мм и с кабельной вставкой





Высокотемпературные термопары с диаметром 20 и 35, утонением до 5,3, 7 и 8 мм; с кабельной вставкой.

Высокотемпературные термопары с погружной частью из БСГ-30, с кабельной вставкой.

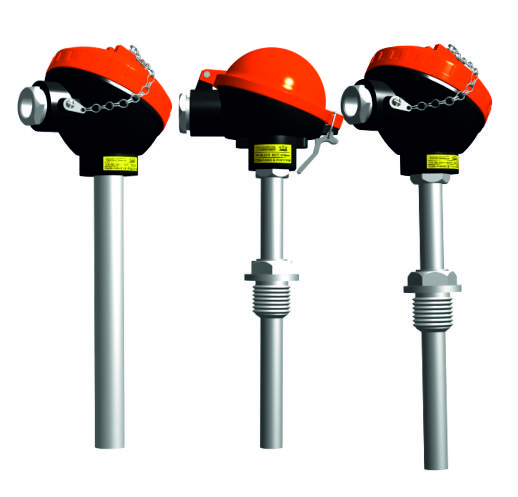

Традиционные термопары диаметром 20 и 16мм





Предназначены для измерения температуры газообразных и жидких, химически неагрессивных и агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.

Традиционные термопары диаметрами 6, 8 и 10 мм





Интервал между поверками — 2 года

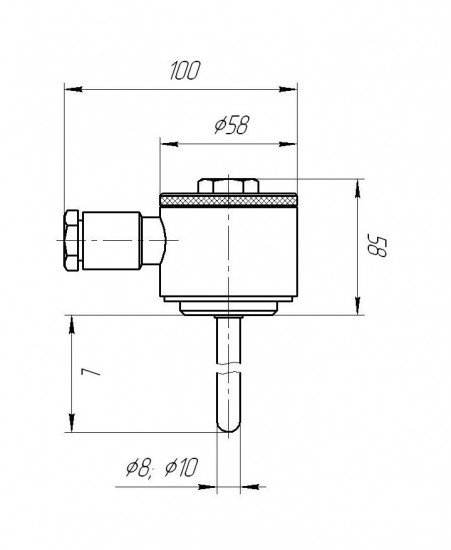

Предназначены для измерения температуры корпусов и головок термопластавтоматов (червячных прессов для переработки пластмасс и резиновых смесей), поверхностей твёрдых тел.

Диапазон измерения:

-40...+400°C (t ном.= +300°C)

Класс допуска:

для ТХА - 1,2 (по ГОСТ 6616)

для ТХК -2 (по ГОСТ 6616) Защитная арматура - со штуцером М20х1.5 подвижным, материал - сталь 10Х23Н18 (для ТХА), 12Х18Н10Т (для ТХК), диаметром 10 мм, с утонением арматуры в зоне измерения до 8 мм (малоинерционные), материал головки - алюминиевый сплав. Термоэлектроды Ø 1,2 мм (импортная высокостабильная проволока). Рабочий спай изолирован для ТХА и не изолирован для ТХК. Условное давление измеряемой среды Ру=6.3 МПа

Предназначены для измерения температуры корпусов и головок термопластавтоматов (червячных прессов для переработки пластмасс и резиновых смесей).

Диапазон измерения:

-40...+400°C (t ном.= +300°C)

Класс допуска:

для ТХА - 1,2 (по ГОСТ 6616)

для ТХК -2 (по ГОСТ 6616)

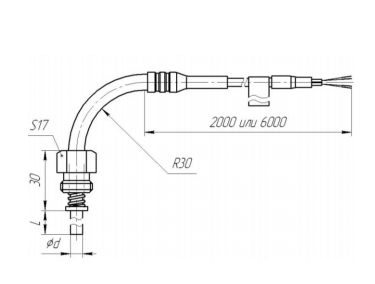

Без головки, защитная арматура - изогнутая под углом 90 градусов по R30, со штуцером М16х1,5 и пружиной для обеспечения надёжного контакта с измеряемой поверхностью, материал - сталь 12Х18Н10Т 6 мм. Соединяется с прибором компенсационным кабелем СФКЭ (ХА) сечением жил по 0,5 мм2 длиной 2000 мм или 6000 мм. Термоэлектроды ø 0,5 мм. Рабочий спай изолирован.

Датчики предназначены для измерения температуры подшипников и поверхности твердых тел, работающих в масляной среде в условиях повышенной вибрации, а также корпусов и головок термопласт-автоматов (червячных прессов для переработки пластмасс и резиновых смесей).

Диапазон измерения:

ТХК-0193-05 -40...+200°С (t ном.= +150°С).

Класс допуска:

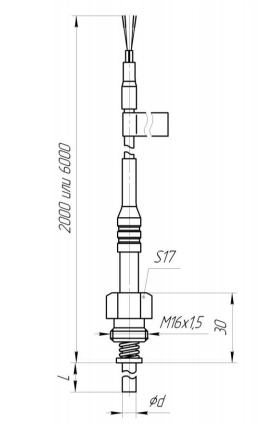

для ТХК -2 (по ГОСТ 6616) Без головки, защитная арматура - со штуцером М8х1 накидным, материал - сталь 12Х18Н10Т 5 мм. Соединяется с прибором компенсационным кабелем из провода ПТН ХК 2x0,5 с наружной оболочкой из фторопластовой трубки длиной 2000мм или 6000 мм. Термоэлектроды Ø 0,5 мм. Рабочий спай не изолирован.

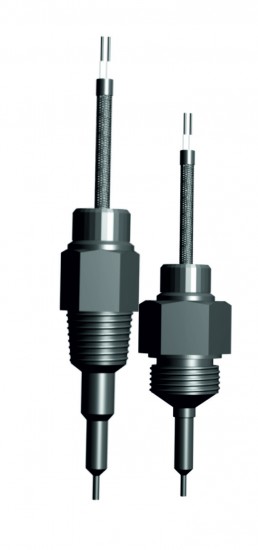

Термопары с нестандартным штуцерным креплением к процессу.

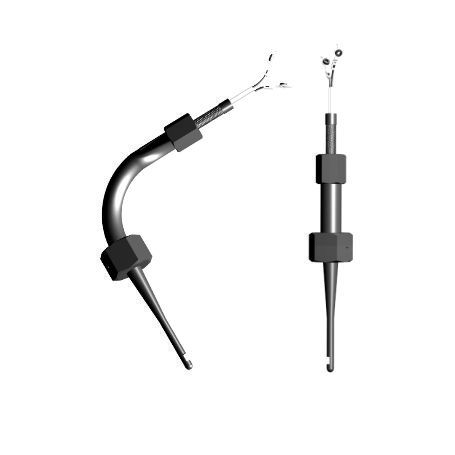

Преобразователи термоэлектрические (в дальнейшем - ТП) типа ТХА/ТНН-0297 предназначены для измерения температуры газовых потоков больших (до 300 м/с) скоростей при наличии на объекте вибраций и ударных воздействий.

Высокотемпературные датчики диаметром 20 мм для агрессивных сред.

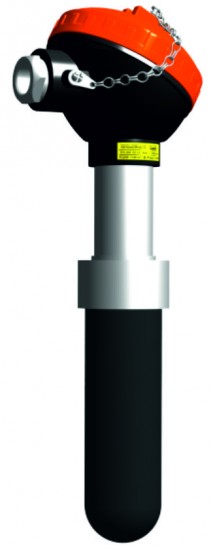

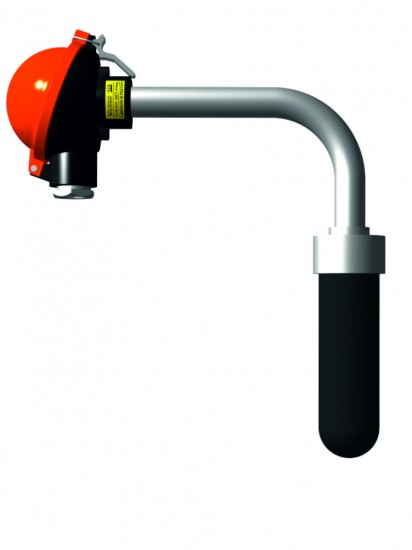

Датчики предназначены для измерения температуры расплавов алюминия, меди и др. расплавов, не разрушающих материал защитной арматуры.



Высокотемпературные датчики с керамическим или корундовым чехлом. Конструкция разборная с транспортным чехлом.





Предназначены для измерения температуры продуктов сгорания газообразного топлива на открытых пространствах при воздействии атмосферных факторов (резких изменений температуры, осадков, ветра, обледенения, высокой влажности).

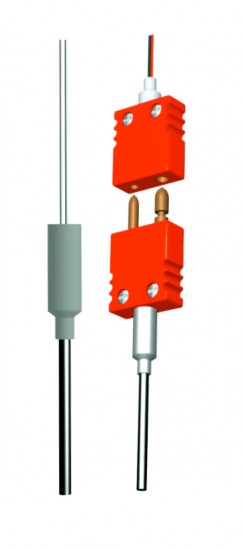

Бескорпусные датчики температуры, предназначены для измерения температуры пищевых и мясопродуктов, колбасных изделий при их производстве, переработке и стерилизации.

Термопары с корпусом из стали  12Х18Н10Т, диаметром арматуры от 1,5 до 10 мм



Высокотемпературные датчики с кабельной вставкой.



Высокотемпературные датчики с термоэлектродами диаметром 3,2 мм.

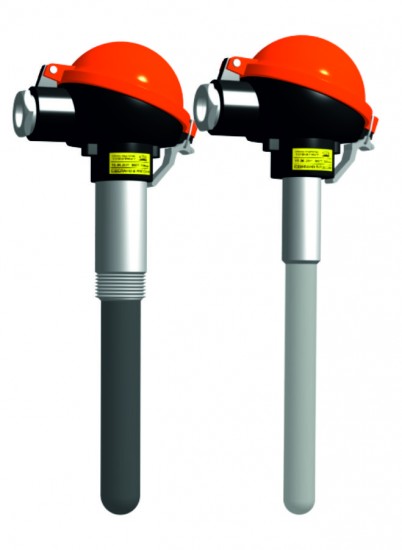

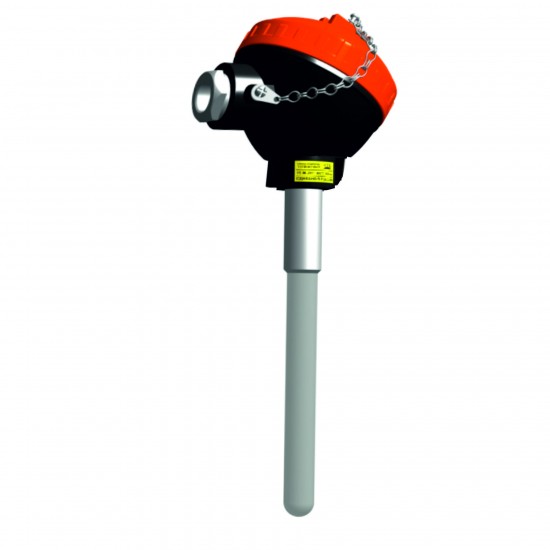

Высокотемпературные термопары с погружной частью из керамики и карбида кремния



Высокотемпературные датчики с кабельной вставкой и погружной частью из керамики или карбида кремния.

Предназначены для измерения температуры газообразных и жидких сред во взрывоопасных зонах. Маркировка взрывозащиты - "1ExdllCT5X" по ГОСТ 12.2.020.

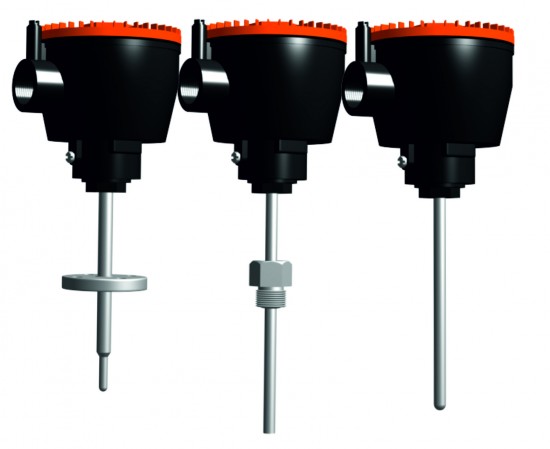

Монтажные комплекты для термопреобразователей серии ТХА/ТХК -0595, -0595-01, -0595-02



Термопары диаметром 20 мм, с кабельной вставкой.



Предназначены для измерения температуры расплавов алюминия, меди и др.

Традиционные термопары диаметром 20 и 16мм и двумя чувствительными элементами





Датчики температуры с соединительной головкой из термостойкой пластмассы, с диаметром арматуры 10 и 8 мм и с кабельной вставкой





Традиционные термопары диаметром 20 и 16 мм, двумя чувствительными элементами и кабельной вставкой





Предназначены для измерения температуры газообразных и жидких, химически неагрессивных и агрессивных сред, не взаимодействующих с материалом термоэлектродов и не разрушающих материал защитной арматуры.

Тип датчика
КТЖК
КТНН
КТХА
КТХК
ТЖК
ТНН
ТХА
ТХК
Конструктивное исполнение

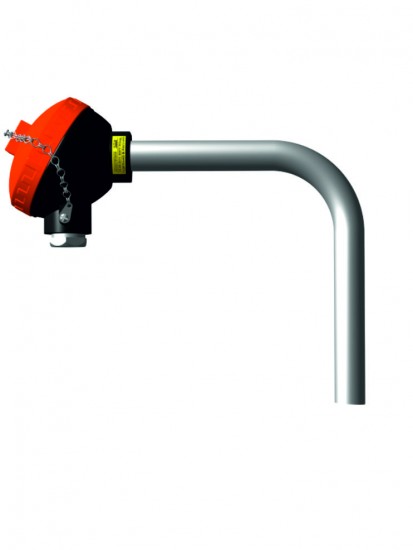

Арматура изогнута под углом 90°
